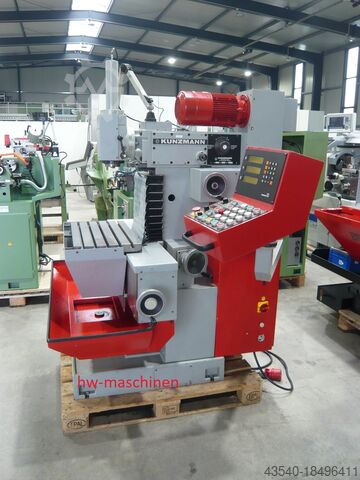

Freesmachine

Kunzmann WF4/3

Toestand: gebruikt, Univ. NC-gereedschapsfreesmachine KUNZMANN type WF 3/4 Machine nr. Nr. 341020 Bouwjaar 1998 Afstand X: 400 mm Y: 320 mm Z: 400 mm Tafelafmetingen 650 x 350 mm Bdedpfxslvyrbe Ah Hoi Spilhouder SK 40 Spiltoerental 40 - 2500 tpm. Aanzetten X-, Y- en Z-as 0 - 1000 mm/min. traploos ijlgang X-, Y-as 4000 mm/min. ijlgang Z-as 3000 mm/min. Verticale pinol verstelling 60 mm Aandrijfvermogen spindelmotor 3 KW Netaansluiting 400 Volt, 50 Hz - Heidenhain TNC 124 CNC lijnbesturing - Spiltoerental via 2 tandwieltrappen en traploos via elektronisch geregelde variatorreductor - Verticale freeskop +/- 90° zwenkbaar - Hydraulische gereedschapsklemming - Vaste schuine tafel - Besturingskast bevestigd aan de machine - Koelvloeistoftank met pomp aangrenzend - centrale smering - centrale verlichting Benodigde ruimte L x B x H 1800 x 1800 x 1900 mm Gewicht 1300 kg Goede staat

Toestand: zo goed als nieuw (gebruikt), Machine als nieuw uit laboratorium x-pad 400 mm y-pad 320 mm z-pad 400 mm Besturing Heidenhain TNC124 Bdedpfx Aju Nnaish Hji tafelafmetingen 650 x 350 mm Gereedschapshouder SK 40 Spiltoerentallen 0-4.000 tpm Zwenkslag 60 mm Verticale kop 90 graden zwenkbaar Totaal benodigd vermogen 5,0 kW Machinegewicht ca. 1,3 ton Benodigde ruimte ca. 2,00 x 2,00 x 2,00 m

Toestand: uitstekend (gebruikt), Bouwjaar: 2006, verplaatsingsafstand X-as: 400 mm, verplaatsing Y-as: 350 mm, verplaatsingsafstand Z-as: 300 mm, spilsnelheid (max.): 4.500 rpm, spindelsnelheid (min.): 1 rpm, veerstreek: 60 mm, totale hoogte: 2.100 mm, totale breedte: 2.100 mm, totale lengte: 2.300 mm, tafelbreedte: 450 mm, tafel lengte: 750 mm, toerental (max.): 4.500 rpm, toerental (min.): 1 rpm, totaalgewicht: 1.900 kg, werkstukgewicht (max.): 500 kg, Verplaatsingen X/Y/Z 400/350/300 mm, toerentallen 1 - 4500 tpm, motor 4,5 kW, spindel SK 40, besturing Heidenhain TNC 320, tafelafmetingen 750 x 450 mm, hydraulische gereedschapsterugtrekking, koelsysteem, spatbescherming, gereedschapshouders, elektrisch handwiel, gebruiksaanwijzing Bsdpfx Ahewb Erze Hodi

Toestand: gebruikt, Bouwjaar: 1996, x-pad 400 mm y-pad 350 mm z-pad 400 mm Gereedschapshouder SK 40 Spindelsnelheden 1,0 - 4.000 tpm Aanzet 0 - 2000 mm/min Zwenkslag 60,0 mm Tafelafmetingen 650 x 350 mm T-gleuven 14 H7 Besturing TNC 124 Motorvermogen 5,5 kW Gewicht 1800 kg Benodigde ruimte ca. 2000 x 1000 x 2100 mm Nieuwprijs ~ 55.000 Euro (!!) Bedjw U U Siopfx Ah Hjdi Uitrusting : - Universele gereedschapsfreesmachine - HEIDENHAIN lijnbesturing TNC 124 - draaibaar bedieningspaneel, rechts van de machine - Hydraulische gereedschapswisselaar ( DIN 69872 ) - Verticale freeskop - SK 40 - Aanzet X-as .. 0 - 2000 mm/min - Aanzet Y-as ... 0 - 2000 mm/min - Aanzet Z-as ... 0 - 2000 mm/min - Centrale smering, elektrisch - Koelmiddel - Spaanbak - Bedieningsinstructies voor machine + besturing Speciale accessoires inbegrepen : - hydraulische bankschroef - vele gereedschapshouders - elektronisch handwiel HEIDENHAIN HR 410

Bouwjaar: 2001, Toestand: direct inzetbaar (gebruikt), X-as: 400mm, Y-as: 350mm, Z-as: 400mm, tafelafmetingen: 650mm/350mm, gereedschaphouder: SK 40, spiltoerental: 1-4000/min, zwenkslag: 60mm, max. voeding: 2000mm/min, besturing: Heidenhain TNC 124, aangesloten vermogen: 5,5kW, afmetingen: 2000mm/1000mm/2100mm, gewicht: 1,8t. De machine werkt niet, er treden herhaaldelijk fouten op: Problemen met de bewegingscontrole van de Z- en Y-as, grove positioneringsfout op de Z-as, fouten bij het verplaatsen van de besturingsbehuizing. De operationele gereedheidscontroller ontbreekt en verschijnt continu bij het inschakelen. Een referentie-run is mogelijk na meerdere pogingen. Het spiltandwiel is versleten. Een inspectie ter plaatse is mogelijk. Bdedpfjuqacwex Ah Hoi

Toestand: uitstekend (gebruikt), Bouwjaar: 2009, bedrijfsturen: 2.542 h, Functionaliteit: volledig functioneel, Kunzmann WF 4/3 freesmachine TNC 320 Fabrikant: Kunzmann Type: WF 4/3 freesmachine Bouwjaar: 2009 Staat: Gebruikt, uit opleidingswerkplaats, gereinigd en onder spanning, bedrijfs- en demonstratieklaar Spindeluren: 2.542 uur X-as verplaatsing: 400 mm Y-as verplaatsing: 350 mm Z-as verplaatsing: 400 mm Gereedschapsopname: SK 40 Spindeltoerental: 1,0 - 4.500 tpm Voedingen: 0 - 2.000 mm/min Pinole slag: 60,0 mm Tafelafmeting: 650 x 350 mm T-groeven: 14 H7 Besturing: TNC 320 Bsdpfx Ajw D D Sfsh Hsdi Motorvermogen: 5,5 kW Gewicht: 1.920 kg Ruimtebehoefte: ca. 2.000 x 2.000 x 2.100 mm Totale aansluitwaarde: ca. 7 kVA Centrale smering Koelvloeistofinstallatie CE-conform Leveromvang: – Technische documentatie – Volledige beschermkap – LED-machinelamp

Toestand: uitstekend (gebruikt), Bouwjaar: 2000, Functionaliteit: volledig functioneel, Gereedschapsfreesmachine Kunzmann WF4/3 met Heidenhain TNC 124 besturing Zeer goede STAAT CE-gekeurd!! Technische gegevens: >> Bouwjaar 2000 Machinenummer 343030 >> Starre zwenktafel >> Toerental: traploos tot 4000 tpm >> Aandrijving traploos op 3 assen van 0 tot 2000 mm/min >> X/Y/Z-verplaatsing: 400/320/400 mm >> Tafeloppervlak: 650 x 350 mm >> Tafelbelasting: 250 kg >> Penverplaatsing verticaal: 60 mm >> Verticale en horizontale pinole - SK40 >> Hydraulisch spansysteem >> Gewicht ca. 1.800 kg >> Benodigde ruimte ca.: 2,3 x 2 x 2 m >> Aansluitvermogen: 13 KVA Toebehoren en uitrusting: >> Heidenhain TNC 124 besturing >> Hydraulische opspanning verticaal en horizontaal >> Automatische centrale smering >> Spindelrem Bdodpfxjwzu Ske Ah Hei >> Technische documentatie, reservedelenlijsten, handleiding van de besturing en programmeer-voorbeelden >> Handwielen >> Koelinstallatie Over de machine: Aangeboden wordt een gereedschapsfreesmachine Kunzmann WF4/3 met een Heidenhain TNC 124 besturing. Deze universele freesmachine verkeert in zeer goede staat. Hij komt uit een bedrijf waar hij bijna uitsluitend voor opleidingsdoeleinden is gebruikt. De besturing is zeer gebruiksvriendelijk. Verder beschikt de machine over hydraulische opspanning zowel verticaal als horizontaal. Het ombouwen van verticaal naar horizontaal is zeer eenvoudig dankzij het wegklappen van het verticaal hoofd. De geleidingen worden middels het centrale smeersysteem regelmatig gesmeerd. De Kunzmann is door ons mechanisch en elektrisch gecontroleerd. U kunt de Kunzmann onder spanning bij ons ter plaatse bezichtigen en uitproberen.

Toestand: gebruikt, Bouwjaar: 2001, Functionaliteit: beperkte functionaliteit, verplaatsingsafstand X-as: 400 mm, verplaatsing Y-as: 320 mm, verplaatsingsafstand Z-as: 400 mm, aanvoersnelheid X-as: 2.000 m/min, voeringssnelheid Y-as: 2.000 m/min, voedingssnelheid Z-as: 2.000 m/min, veerstreek: 60 mm, snelle verplaatsing X-as: 5.000 m/min, snelle verplaatsing Y-as: 5.000 m/min, snelle verplaatsing Z-as: 4.000 m/min, totale hoogte: 2.000 mm, totale breedte: 2.000 mm, totale lengte: 2.000 mm, tafelbreedte: 650 mm, tafel lengte: 350 mm, toerental (max.): 4.000 rpm, toerental (min.): 1 rpm, tafelbelasting: 250 kg, totaalgewicht: 2.000 kg, Uitrusting: documentatie / handleiding, Toestand van de machine: De machine is momenteel nog in bedrijf en functioneert naar behoren. Positieve punten: Eenvoudige bediening via de TNC124-besturing Onderhoudsarm, robuuste machinebouw Handmatig boren mogelijk (alleen lineaire bewerkingen) Beperkingen: Beperkte machinegeometrie (iets minder nauwkeurig) Relatief hoog olieverbruik Bdodew Icwmepfx Ah Hji Overige informatie: Machinehandleidingen zijn volledig aanwezig. Motor 5 kW, spil SK 40, besturing Heidenhain TNC124, Verticale en horizontale pinol - SK40, centrale smering, handwielen, koelsysteem.

Toestand: uitstekend (gebruikt), Bouwjaar: 2008, Functionaliteit: volledig functioneel, Gereedschapsfreesmachine Kunzmann WF4/3 met Heidenhain TNC 320 contourbesturing, zeer goede staat, CE-conform!! Technische gegevens: >> Bouwjaar 2008 Machine nr. 348084 >> Stijve hoektafel >> Snelheid: traploos regelbaar tot 4500 tpm >> Voeding traploos in 3 assen van 0 tot 2000 mm/min >> Snelle doorgang X- en Y-as 5000 mm/min Z-as 4000 mm/min >> Reizen X/Y/Z: 400/350/400 mm >> Tafeloppervlak: 650 x 350 mm >> Tafelbelasting: 250 kg >> Verticale penslag: 60 mm >> Verticale pen en horizontale pen - SK40 >> Hydraulisch aanhaalsysteem >> Gewicht ca. 1800 kg >> Benodigde ruimte ca.: 2,3 x 2 x 2 m >> Aandrijfvermogen: 15 KVA Bodpfx Ahjv Dut Is Hsdi Accessoires en uitrusting: >> Heidenhain TNC 320 contourbesturing >> Hydraulische spanning verticaal en horizontaal >> Automatische centrale smering >> spindelrem >> Technische documentatie, reserveonderdelenplannen, bedieningsinstructies voor de besturing en programmeervoorbeelden >> Handwielen >> koelsysteem >> Elektronisch handwiel HR410 Over de machine: Aangeboden wordt een Kunzmann WF4/3 gereedschapsfreesmachine met een Heidenhain TNC 320 contourbesturing. Deze universele freesmachine verkeert in zeer goede staat. Ze komt van een bedrijf waar ze zelden werd ingezet voor trainingen. Een zeer eenvoudig te gebruiken bediening. Bovendien beschikt de machine over hydraulische spanning, zowel verticaal als horizontaal. U kunt de verticale stand heel eenvoudig omzetten naar horizontale stand door de verticale kop weg te klappen. De geleiders worden regelmatig gesmeerd door het centrale smeersysteem. We hebben de Kunzmann mechanisch en elektrisch getest. Maak van de gelegenheid gebruik om de Kunzmann ter plaatse onder stroom te bekijken en uit te proberen.

Toestand: uitstekend (gebruikt), Bouwjaar: 1994, Functionaliteit: volledig functioneel, Gereedschapsfreesmachine Kunzmann WF4/3 Heidenhain digitaal display, bouwjaar 1994, ZEER GOEDE STAAT!! Technische gegevens: >> Bouwjaar 1994 >> Stijve hoektafel >> Snelheid van 40 tot 2550 tpm Biojv7Igbpa >> Voeding traploos instelbaar in X Y Z-as van 0 tot 2000 mm/min >> Reizen X/Y/Z: 400/320/400 mm >> Snelle doorgang in alle assen >> Verticale penslag: 60 mm >> Verticale pen en horizontale pen - SK40 >> Hydraulisch aanhaalsysteem >> Gewicht ca. 1500 kg Bodpfovyr R Nox Ah Hsdi Accessoires en uitrusting: >> 3-assige Heidenhain digitale weergave >> Elektrische centrale smering >> Machine voeten >> Handwielen >> koelsysteem Over de machine: Aangeboden wordt een Kunzmann WF4/3 gereedschapsfreesmachine in zeer goede staat. Het komt van een staatsbedrijf waar het nauwelijks werd gebruikt. U kunt de verticale stand heel eenvoudig omzetten naar horizontale stand door de verticale kop weg te klappen. We hebben de Kunzmann mechanisch en elektrisch getest. Maak van de gelegenheid gebruik om de Kunzmann ter plaatse onder stroom te bekijken en uit te proberen.
