Freesmachine

Optimum F120X

Machine staat op de beurs en is alleen gebruikt voor demonstratiedoeleinden. Verkoop van laatste Optimill F 120X CNC freesmachine rechtstreeks van de fabrikant.

F 120X - De OPTIMUM CNC freesmachine met Siemens besturing SINUMERIK 828D wordt gekenmerkt door prestaties, snelheid, precisie en een lange levensduur.

Zwaar ontwerp
Hoge productiviteit
Lineaire geleidingen voor hoge ijlgangsnelheden in alle assen
Magazijngereedschapwisselaar met 21 posities
Hoge betrouwbaarheid
Gegoten behuizing van kwaliteitsgietwerk van Mehanite

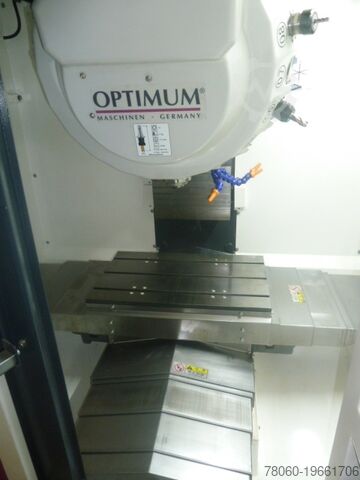

Nauwkeurig geslepen kruistafel met 3 T-gleuven
Zwaar geribbelde, torsievrije machinebasis
Precisiegeslepen, voorgespannen kogelomloopspillen met hoog vermogen
Kogelomloopspillen in alle assen
Servoaandrijvingen met hoog koppel direct op de kogelomloopspillen
in alle 3 assen
Elektronisch handwiel
Spanentransporteur
Reinigingspistool
RJ45-stekkeraansluiting, USB-aansluiting en stroomaansluiting (230V)
Koelvloeistofunit met koelvloeistoftank van 210 liter
Warmtewisselaar

Inbegrepen opties:
PPU 290 aanraakscherm
16000 tpm inline spindel met oliekoeler
Transportband met spanentrolley

Machine leasing mogelijk via Siemens Finance. Liquiditeitsvoorwaarde.



Afmetingen en gewichten

Lengte ca. 2315 mm
Breedte/diepte ca. 2194 mm
Hoogte ca. 2325 mm
Gewicht ca. 3800 kg

Boor-/freescapaciteit

Maaikopmaat max. 80 mm

Aanvoer/snelle verplaatsingssnelheid

X-as 40000 mm/min
Y-as 40000 mm/min
Z-as 40000 mm/min

Elektrische gegevens

Voedingsspanning 400 V
Fase(n) 3 Ph
Stroomtype AC
Netfrequentie 50 Hz
Elektrische aansluiting
Totaal aangesloten vermogen 45 kVA

Afstand verticale spindel - freestafel min. 150 mm
Afstand verticale spindel - freestafel max. 450 mm
T-sleuven maat 14 mm
Aantal T-sleuven 3
Afstand T-sleuven 125 mm
Max. belasting 250 kg

Nauwkeurigheid

Herhalingsnauwkeurigheid ± 0,006 mm
Positioneernauwkeurigheid ± 0,005 mm

Koelsmeersysteem

Koelvloeistofpompen
Koelvloeistofpomp(en) Aandrijfvermogen 370 W elk
Tankinhoud 120 liter

Besturingssysteem

Type Sinumerik 828D PPU 290
Systeemsoftware SW 28x
CNC geheugen 8 MB
Blokwisseltijd 2 ms
Vooruitblik 150
Crsdpfx Afew Ea Rmswjh
Aantal gereedschappen 512

Verplaatsingsbaan

X-as automatisch 500 mm
Y-as automatisch 400 mm
Z-as automatisch 300 mm

Verticale spindel

Spilhouder BT 30

Toerentalbereik 10 - 16000 min¯¹
Aandrijfmotor continu bedrijf S1 12 kW
Aandrijfmotor S6-30 %-bedrijf 22,8 kW
Koppelaandrijfmotor continu bedrijf S1 38 Nm
Koppelaandrijfmotor 30%-bedrijf S6 116 Nm

Koppel aanvoermotor

X-as continu S1 6 Nm
Y-as continu S1 6 Nm
Z-as continubedrijf S1 11 Nm

Servo gereedschapwisselaar
Carrousel vóór de spindel
Aantal gereedschapsposities 21 gereedschappen

De advertentie werd automatisch vertaald. Vertaalfouten zijn mogelijk.
