Vensterfabriek

Weinig Unicontrol 10

Toestand: werkplaatsgereviseerd (gebruikt), Sleufspil 1 st. Aantal freesaggregaten 4 st. Spildiameter 50 mm Besturing Weinig, PC-Nexus Weinig Unicontrol 10 CNC – spindels radiaal en axiaal CNC-gestuurd ----- Machine is in 2024 door firma Weinig in de fabriek gereviseerd. Hierbij is ook de besturing vernieuwd naar Siemens S 7 677 C, met een nieuw foliepaneel "Touch". Met de volgende bewerkingsaggregaten: Opdeelzaag ----- met lasergeleider, motorvermogen 3 kW, spildiameter 40 mm, spiltoerental 3.000 aanpassing axiaal via NC-as aanpassing radiaal pneumatisch op 8 posities voor kantafronding van boven Aggregaat van onder voor kantafronding ----- aanpassing axiaal met opdeelzaag Hnsdpfjxpi Dujx Ai Ten Tafel- en sleufspil ----- motorvermogen 15 kW spildiameter 50 mm spiltoerental 2.925 tpm gereedschapsomloop min. 380, max. 400 mm gereedschapopspanninglengte 640 mm aanpassing axiaal CNC-as aanpasweg axiaal 580 mm aanpassnelheid 100 mm/s 1e profielspil (meelopen en tegenlopen) ----- motorvermogen 11 kW spildiameter 50 mm spiltoerental 6.000 tpm gereedschapopspanninglengte 400 mm met tegenlager aanpassing axiaal en radiaal via CNC-as 2e profielspil ----- motorvermogen 11 kW spildiameter 50 mm spiltoerental 6.000 tpm gereedschapopspanninglengte 400 mm met tegenlager aanpassing axiaal en radiaal via CNC-as Profielfreesaggregaat horizontaal boven ----- motorvermogen 3 kW spildiameter 40 mm spiltoerental 9.000 tpm aanpassing pneumatisch op 8 posities axiaal en radiaal Profielfreesaggregaat verticaal rechts aan machine-einde ----- motorvermogen 3 kW spildiameter 40 mm spiltoerental 5.850 tpm aanpassing pneumatisch op 8 posities axiaal en radiaal Verder toebehoren ----- Lengteaanslag CNC-gestuurd, gemonteerd op het sleufblad tot lengtes van 3.500 mm, incl. gepositioneerde opdeelzaag geïntegreerd in de besturing. Studio-raamvoorziening, 60° naar beide zijden zwenkbaar Dubbelstukpakket met automatische separatie en overdracht Meelopen-inrichting met raamautomatiek voor omfalzen Omfalzwagen voor het omfalzen van kleine vleugelbreedtes Klimaatregeling in de schakelkast PC-besturing NEXUS Automatisch keersysteem Lamellentransporteur inclusief transportband voor terugtransport van de werkstukken naar de operator (Technische gegevens volgens fabrikant – zonder garantie).

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2013, totaalgewicht: 2.492 kg, Metaalcirkelzaag geproduceerd in 2013. Deze Elumatec DG 244 heeft een zaaglengte van 6.000 mm en een zaagbladdiameter van 550 mm. Hij heeft een gemotoriseerd kantelbereik van 22,5° tot 140° en wordt geleverd met een mobiele rollenbaan voor efficiënt afzuigen. Als je op zoek bent naar zaagcapaciteit van hoge kwaliteit, overweeg dan de Elumatec DG 244 machine die we te koop hebben. Neem contact met ons op voor meer informatie. • Snijlengte (X-as verplaatsing): 6.000 mm (6,0 m) • Diameter zaagblad: 550 mm • Besturing: E 355 (2-assige besturing) • Kantelbereik: 22,5° tot 140° (gemotoriseerde e-as) • Software: Module voor afkorten en overlengtes (E355/E555) • Software-interface: Aansluiting voor raamconstructieprogramma's Extra uitrusting Hnjdpfjyv H Tisx Ai Tjn • Korte lengteaanslag: Inbegrepen voor stationaire eenheid • Set profielhefrails: Inbegrepen voor stationaire en mobiele eenheden • Rollenbaan: 1,5 m, mobiel, 400 mm breedte voor afzuiging • Werkstukondersteuning: Mobiel type • Afzuigunit: Compleet voor DG 244, 230/400V, 50Hz, 2x 2,2kW

Toestand: uitstekend (gebruikt), Bouwjaar: 1989, Functionaliteit: volledig functioneel, WEINIG Unicontrol UC 10-5 raamproductiemachine 1. Elektronisch aangestuurde afkortzaag met laserschakeling tussen zagen en nulwiel, 3 kW motor Hjdpjxmr N Iefx Ai Tjnn 2. Groefas 50 x 630 mm voor gereedschappen van 6 x 80 mm, 15 kW motor 3. Langs-/synchroon profilereenas 50 x 320 mm voor gereedschappen van 4 x 80 mm, 11 kW motor 4. Groefas (tussen de 1e en 2e opheffende as), D = 40 x 40 mm, axiaal indexeerbaar, 3 kW motor 5. Langs-profilereenas 50 x 320 mm voor gereedschappen van 4 x 80 mm, 11 kW motor 6. Langs-profilereenas 50 x 320 mm voor gereedschappen van 4 x 80 mm, 11 kW motor 7. Klemas 40 x 150 mm, assencyclus met 3 posities, radiale cyclus met 2 posities, 3 kW motor Zaag- en groefas aan de rechterkant, 3 kW motor Beslagspindel 40 x 150 mm, 3 kW motor Instelbare invoersnelheid 6-12 m/min., 1,1 kW motor 4-positie tellerwisselaar Elektronische lengteaanslag 3600 mm Retour van het werkstuk via automatisch draaisysteem Automatiseringspakket Intervalgestuurd vleugelsteunsysteem Dubbelwerkstukkenpakket Werktafels met gelamineerde stof (voor geslepen oppervlakken) Aandrukgeleider aan de linkerkant, max. houtbreedteverschil 100 mm Machine technisch en optisch in zeer goede staat

Toestand: ongekeurd (gebruikt), Groefspil, 2 stuks Aantal freesaggregaten: 5 stuks Spildiameter: 50 mm Besturing: Weinig PC-Nexus Weinig Unicontrol 10 NC raamproductielijn optioneel leverbaar met uitgebreid gereedschapspakket Optioneel beschikbaar (tegen meerprijs): IV 68 hout, hout/aluminium IV 78 hout, hout/aluminium IV 68 voordeuren Technische fabrieksbeschrijving: Pos. 1: Weinig Unicontrol 10 NC raamproductielijn Afkortzaag met lasergeleider, motorvermogen 3 kW, spildiameter 40 mm, spilsnelheid elektronisch regelbaar met rem, 3.000-6.000 tpm. Maximale gereedschapcirkel: 400 mm Axiale verstelling: 150 mm via NC-as Radiale verstelling pneumatisch op 8 standen voor kantafronding van bovenaf Horizontaal afrondaggregaat onder Axiale verstelling mechanisch gekoppeld aan de afkortzaag 1e pen- en groefspil Motorvermogen met rem: 15 kW Spildiameter: 50 mm Spilsnelheid: 2.925 tpm Max. gereedschapcirkel: 400 mm Gereedschapspanningslengte: 640 mm Axiale verstelling NC-as Basisstand onder tafel: 5-10 mm Radiale verstelling: vast 2e pen- en groefspil Motorvermogen met rem: 11 kW Spildiameter: 50 mm Spilsnelheid: 2.925 tpm Max. gereedschapcirkel: 400 mm Gereedschapspanningslengte: 320 mm Axiale verstelling NC-as Radiale verstelling: NC-as Basisstand onder tafel: 5-10 mm 1e profielspil (mee- en tegenloop) Motorvermogen met rem: 11 kW Spildiameter: 50 mm Spilsnelheid: 6.000 tpm Gereedschapcirkel: 140 mm Max. gereedschapdiameter: 232 mm Gereedschapspanningslengte: 400 mm met tussenlager Axiale verstelling: 350 mm NC-as Radiale verstelling: NC-as Basisstand onder tafel: 5-10 mm 2e profielspil Motorvermogen: 11 kW Spildiameter: 50 mm Spilsnelheid: 6.000 tpm Gereedschapcirkel: 140 mm Max. gereedschapdiameter: 232 mm Gereedschapspanningslengte: 400 mm met tussenlager Axiale verstelling: 350 mm NC-as Radiale verstelling: NC-as Basisstand onder tafel: 5-10 mm Horizontaal profielfreesaggregaat boven Motorvermogen met rem: 3,0 kW Spildiameter: 40 mm Spanningslengte: 40 mm Spilsnelheid: 5.850 tpm Max. gereedschapcirkel: 130 mm Pneumatische verstelling op 8 posities, zowel axiaal als radiaal 3e profielspil Motorvermogen: 11 kW Spildiameter: 50 mm Spilsnelheid: 6.000 tpm Gereedschapcirkel: 140 mm Max. gereedschapdiameter: 232 mm Gereedschapspanningslengte: 400 mm met tussenlager Axiale verstelling: 350 mm NC-as Radiale verstelling: NC-as Basisstand onder tafel: 5-10 mm Hedjzawizspfx Ai Tjnn Verticaal profielfreesaggregaat rechts aan het einde van de machine Motorvermogen met rem: 3,0 kW Spildiameter: 40 mm Spanningslengte: 160 mm Spilsnelheid: 5.850 tpm Max. gereedschapcirkel: 210 mm Pneumatische verstelling op 8 posities, zowel axiaal als radiaal Overige accessoires -----

Toestand: gebruikt, Bouwjaar: 2002, Bewerkingsafmetingen (gereedschapsdiameter 25 mm): X=3015 mm Y=1483 mm Z=325 mm Max. verplaatsingen: X=3268 mm Y=1483 mm Z=325 mm Max. programmeersnelheid: X/Y = 75 m/min / Z = 30 m/min Gereedschapshouder HSK 63F Boorunit 7964, 14 verticale boorspindels met 32 mm raster (10 in x / 4 in y) Zaagunit 7946 3,6 kW, 90° pneumatisch zwenkbaar Freesunit 7933 9 kW Hout Her Vector-as (C-as) Gereedschapsmagazijn (6 schijfplaatsen) Handbediening Laserapparaat (positionering van de zuignappen) PC-bedieningspaneel met 17" monitor Besturingssysteem Windows 2000 Software: TwinCAM32 - office-versie Vacuümpomp 100 m³/h Drooglopen Selectieve veiligheidsmatten (3-veld divisie) Opslaglocatie: Nattheim Hodpfx Aievvi Nbj Tsnn

Toestand: gebruikt, Aggregaat 10 Spindeldiameter 40 en 50 mm Motor: 1x15 kW, 4x11 kW, 5x3 kW Hoekinstallatie Weinig Unicontrol 10 (UC 10) voor de productie van ramen, elementen en deuren. Voor frameproductie, seriematige productie of enkelstuksproductie met 2 pen- en steekspindels, incl. gereedschapsset Oertli. - Aggregaten: 1. Aflengzaag, NC-as, 3 kW, ø 40 mm, 2.800 tpm 2. Eerste pen- en steekspindel, NC-as, ø 50 mm, 15 kW, spandlengte: 640 mm (8 x 80 mm) Hnjdpfsv Ag Tdjx Ai Tjn 3. Tweede pen- en steekspindel, NC-as, ø 50 mm, 11 kW, spandlengte: 400 mm 4. Profileerspindel 1, NC-as, ø 50 mm, 11 kW, spandlengte: 4 x 80 mm 5. Profielfreesaggregaat, horizontaal van boven, 3 kW 6. Profileerspindel 2, NC-as, ø 50 mm, 11 kW, spandlengte: 4 x 80 mm 7. Profileerspindel 3, NC-as, ø 50 mm, 11 kW, spandlengte: 400 mm 8. Profielfreesaggregaat, verticaal rechts, 3 kW 9. Profielfreesaggregaat, verticaal rechts van boven, 3 kW 10. Profielfreesaggregaat, horizontaal van onder, NC-as 3 kW - Dubbele onderdelenpakket - Omfreespakket met omfreeswagen - Automatisch draaisysteem - PC-besturing NEXUS - CNC-gestuurde lengteaanslag - Studio-raamuitrusting - Aggregaat voor kantafronding van onderen met aflengzaag - Roedesteunlijst - Inclusief afzuigbuis-systeem - Inclusief gereedschapsset Oertli - Verdere technische gegevens en gereedschapstekeningen op aanvraag.

Toestand: gebruikt, Gebruikte schakelkast van een Weinig Unicontrol 10, geschikt als onderdelenleverancier of voor de nieuwbouw van een schakelkast. Inhoud onder andere: Hodpfx Aijrrk I He Tsnn - Siemens Simatic S5 - Siemens EMG 45

Toestand: uitstekend (gebruikt), Bouwjaar: 2010, Functionaliteit: volledig functioneel, Zaagafmetingen: 4300x4300 mm Zaaghoogte: 95 mm Voeding balk met grijpers: 90 m/min Zaagsnelheid tot 150 m/min, traploos regelbaar Hoofdmotorvermogen: 13,5 kW Voorritsmotorvermogen: 2,2 kW Zaagblad diameter: 350 mm Hsdpeylbdtofx Ai Tonn 4 luchttafels Afzuigcapaciteit: 3800 m³/u Buitenafmetingen: 6500x7700 mm

Toestand: gebruikt, Bouwjaar: 1998, Functionaliteit: ongecontroleerd, machine-/voertuignummer: 83406, Weinig Unicontrol 10 CNC-bewerkingscentrum voor ramen, bouwjaar 1998 Hnjdey Sxlpjpfx Ai Ton

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1997, verplaatsingsafstand X-as: 3.000 mm, verplaatsing Y-as: 100 mm, verplaatsingsafstand Z-as: 142 mm, controllerfabrikant: SIEMENS, controller model: WS 400-20, CNC bewerkingscentrum geproduceerd in 1997. Deze WEINIG / DIMTER Unicontrol 10 heeft een maximale werkstuklengte van 3.600 mm en een maximale werkstukhoogte van 100 mm. Het bevat een krachtige afkortzaag met een spindelsnelheid van maximaal 3.000 tpm en een spindelmotorvermogen van 15 kW voor pennen. Als je op zoek bent naar hoogwaardige CNC bewerkingsmogelijkheden, overweeg dan de WEINIG / DIMTER Unicontrol 10 machine die we te koop hebben. Neem contact met ons op voor meer informatie. • Max. werkstukhoogte: 100 mm • Min. werkstukhoogte: 40 mm • Min. werkstukbreedte: 40 mm • Max. werkstukbreedte: 140 mm • Max. werkstuklengte met CNC stop: 3.500-3.600 mm • X-as slag: 3.000-3.500 mm (versie-afhankelijk) • Vermogen afkortzaagmotor: 3,7 kW • Spiltoerental afkortzaag: 2.800-3.000 tpm • Max. gereedschapdiameter afkortzaag: 400 mm • Diameter afkortzaagspindel: 40 mm • Aantal spindels voor pennen/groeven: 2 stuks • Diameter pennenas: 50 mm • Lengte spindel pennen: 400-640 mm • Max. gereedschap diameter: 400 mm Hedpsy Ixpaefx Ai Tonn • Vermogen tunnelspindel 1: 11 kW • Vermogen tunnelspindel 2: 15 kW • Snelheid tunnelspindel: 2.900-3.250 tpm • Aantal profielspindels (verticaal): 2-3 stuks • Diameter profileerspindel: 50 mm • Klemlengte profileerspindel: 320-400 mm • Profielspindel max. gereedschapdiameter (vluchtcirkel): 232 mm • Vermogen oplegspindel: 11 kW (per stuk) • Profielspindelsnelheid: 6.000 tpm • Vermogen horizontale profileerunit (boven): 3 kW • Spindeldiameter horizontale profileerunit: 40 mm • Max. gereedschapdiameter horizontale profileerunit: 130 mm • Snelheid horizontale profileerunit: 5.850 tpm

Bouwjaar: 2008, Toestand: direct inzetbaar (gebruikt), Er zijn drie kleine raam- en profielbewerkingsmachines beschikbaar. 1) Watergatenfrees Urban WS 103, bouwjaar: 2008. 2) Enkelkops lasautomaat Urban AKS 1105 met nieuwe cilinder. 3) Vlakkedrempel Stegmaier AK 84 voor kozijnen, bouwjaar: 1984. Bezichtiging ter plaatse is mogelijk. Losse verkoop mogelijk. Hedewwvwyepfx Ai Tjnn

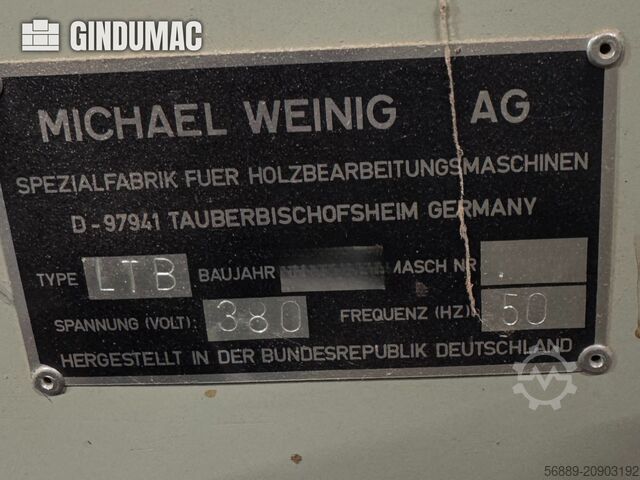

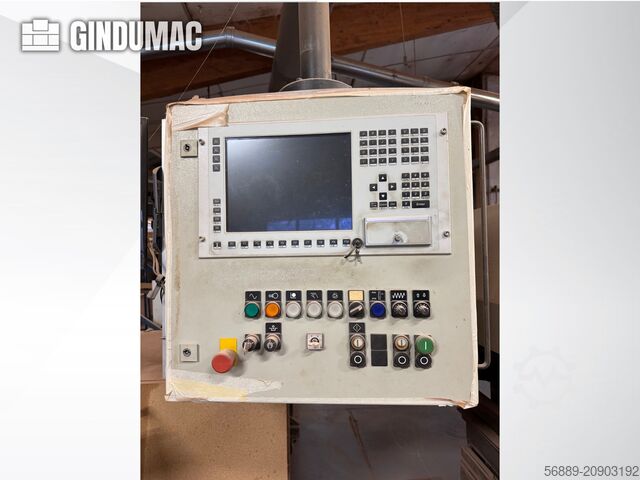

Bouwjaar: 1998, Toestand: direct inzetbaar (gebruikt), spil-motorvermogen: 11.000 W, spilsnelheid (max.): 6.000 rpm, Deze Weinig Unicontrol 10-5 werd vervaardigd in 1998. Het is een robuuste gebruikte raammachine met een werkbreedte van 40-220 mm en een motorvermogen tot 15 kW voor diverse bewerkingseenheden. De machine heeft geavanceerde functies zoals een synchronisatie-inrichting, elektronische hoogteverstelling en een automatisch draaisysteem voor efficiënte bediening door één persoon. Als u op zoek bent naar freesmogelijkheden van hoge kwaliteit, overweeg dan de Weinig Unicontrol 10-5 machine die we te koop hebben. Neem contact met ons op voor meer informatie. • Capaciteiten • Werkbreedte: 40-220 mm • Werkhoogte (langsbewerking): 40-100 mm • Werkhoogte (dwarsbewerking): 40-100 mm (tegenhouthoogte 80 mm) • Werkstuklengte (langs): min. 220 mm + 2 x penlengte Hnjdpex S Sk Eefx Ai Tsn • Werkstuklengte (dwars): min. 275 mm + 1 x penlengte met 320 mm gereedschapdiameter • Aanvoer (dwarsbewerking) • Motorvermogen: 0,3 kW • Aanvoersnelheid: 3-25 m/min • Werkstukklemming: 2 spanklauwen • Lengteaanslag: met schaalverdeling en afleesloep voor kozijn- of vleugelbuitenmaten • Teller: pneumatisch geklokt, 4 posities (niet voor studioramen), tot houthoogte max. 80 mm • Verpakking met dubbele delen: aanvoer van enkele of dubbele delen, met dwarsscheiding en retentiesysteem • 1e deel (liggend op de aanslag) houtbreedte: 55-90 mm • 2e stuk houtbreedte: 130 mm • Aanvoer (langsbewerking) • Motorvermogen: 2,2 kW • Aanvoersnelheid: 4-18 m/min (traploos instelbaar via frequentieomvormer) • Afstand invoerrollen: 100/120 mm • Breedte invoerrollen: 30/50 mm • Diameter invoerrollen: 95 mm • Bewerkingseenheden • Afkortzaag • Motorvermogen: 3 kW • Spindeldiameter: 40 mm • Spiltoerental: 2800 rpm • Zwenkbereik gereedschap: max. 400 mm • Axiale instelling: pneumatisch tegen 4-voudige revolver • 1e spindel met pen en gleuf • Motorvermogen: 11 kW • Spindeldiameter: 50 mm • Spiltoerental: 3250 tpm • Zwenkbereik gereedschap: max. 320 mm • Lengte gereedschapsklemming: 320 mm • Axiaal verstelbereik: 240 mm • Aantal gereedschappen: 4 x 80 mm • Axiaalverstelling: hydraulisch • 1e profileerspindel • Motorvermogen: 11 kW • Spindeldiameter: 50 mm • Spiltoerental: 6000 rpm • Gereedschapsdiameter: max. 232 mm • Zwenkcirkel gereedschap nul: 130-140 mm • Lengte gereedschapsklemming: 320 mm • Axiaal/radiaal verstelbereik: 240/80 mm • Aantal gereedschapsposities: 4 x 80 mm • Axiale instelling: hydraulisch • 2e profileerspindel • Motorvermogen: 11 kW • Spindeldiameter: 50 mm • Spiltoerental: 6000 rpm • Gereedschapsdiameter: max. 232 mm • Nulpuntscirkel gereedschap: 130-140 mm • Lengte gereedschapsklemming: 320 mm • Axiaal/radiaal instelbereik: 240/80 mm • Aantal gereedschapsposities: 4 x 80 mm • Axiale instelling: hydraulisch • Mechanische spindelremmen • Voor profileerspindel(s) • Voor afkortzaag en profileer/zaag-eenheden • Profielfreesunit (horizontaal, boven; vóór laatste profielspindel) • Radiaal geïndexeerd: 2 posities • Axiaal geïndexeerd: 2 posities • Motorvermogen: 3 kW • Spindeldiameter: 40 mm • Spiltoerental: 5850 rpm • Zwenkbereik gereedschap: 130 mm • Lengte gereedschapsklemming: 40 mm • Axiaal verstelbereik: 52 mm • Radiaal verstelbereik: 125 mm • Profielfreesunit (verticaal, rechts; op het einde van de machine) • Radiaal geïndexeerd: 2 posities • Axiaal geïndexeerd: 2 posities • Motorvermogen: 3 kW • Spindeldiameter: 40 mm • Spiltoerental: 5850 tpm • Zwenkbereik gereedschap: 210 mm • Lengte gereedschapsklemming: 160 mm • Axiaal verstelbereik: 90 mm • Radiaal verstelbereik 100 mm

Bouwjaar: 1998, Toestand: direct inzetbaar (gebruikt), Er is een hoeksysteem beschikbaar voor Weinig raam- en deurproductie. Max. buitendiameter gereedschap: 320 mm, max. vluchtcirkel gereedschap: 232 mm, lengte sleufspindel: 640 mm, lengte profileer- en synchroonspindel: 285 mm-320 mm, besturing: Siemens WS400. Inclusief compleet gereedschap en stijlvenster. Documentatie beschikbaar. Hedpjtq U A Isfx Ai Tonn

Toestand: uitstekend (gebruikt), Bouwjaar: 2009, Machinedata Panhans S 45 All in One Bouwjaar: 2009 Zaaglengte: 4200 mm Zaagbreedte (programmaaanschuifbereik): 4200 mm Hoekaanslag links Rollenbaan: 9 stuks, de eerste 3 dubbelsporig Spantangen: 8 stuks Luchtkussentafels: 4 stuks Centrale ventilator: 1 stuk Hodoyhnmgepfx Ai Tsnn Technische gegevens: Zaagblad-uittrede: 70 mm, bij 45°: 50 mm Zaagwagenvoer vooruit: 1–120 m/min, achteruit constant 120 m/min Programma-aanvoersnelheid vooruit: 0–80 m/min, achteruit 100 m/min Automatische zaaghoogte-instelling; persbalkhoogteregeling Hoekaanslag met drukinrichting; min. aandrukkingsbreedte 0 mm; max. aandrukkingsbreedte volledige zaaglengte Hoofdzaagmotor 14 kW, hoofdzaagblad 350 mm diameter Voorritsmotor 1,5 kW, zaagblad 180 mm diameter Bedrijfsspanning 400 V (+10%/-5%) / 50 Hz Elektrisch aansluitvermogen: 20 kW Totaalgewicht: 6200 kg Besturing VISIOLINE met PIOS Professional V2.0.0.x Etiketteerpakket incl. etikettenprinter
