Center draaibank en doorvoerspindeldraaibank

WEILER PRAKTIKANT

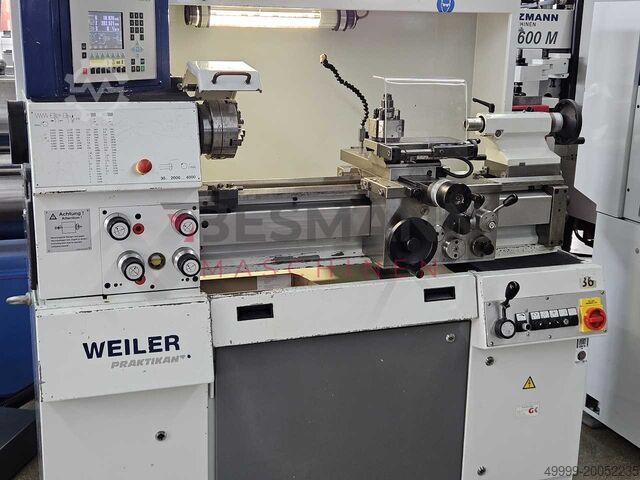

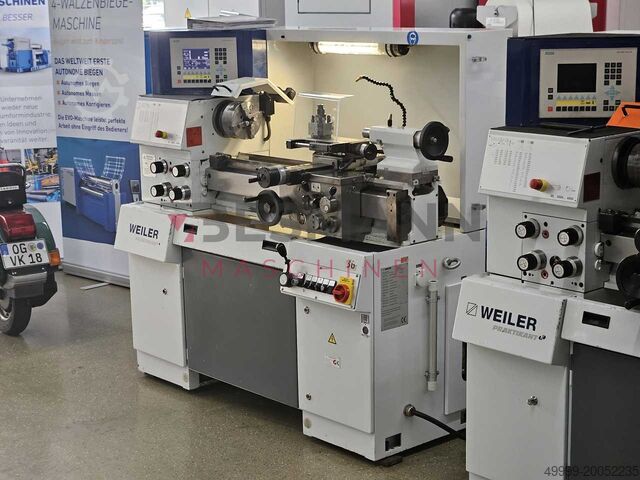

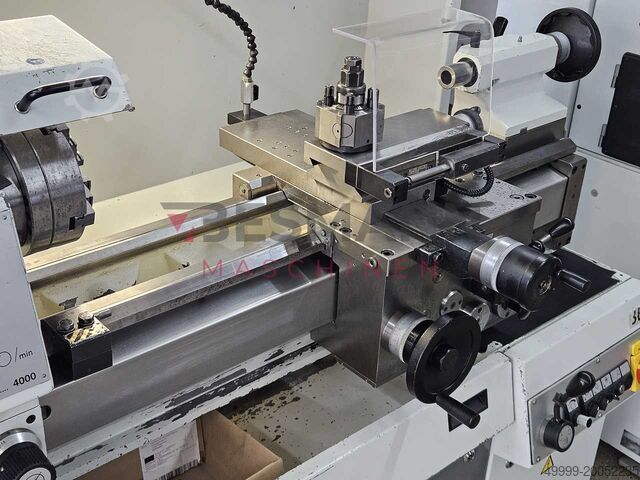

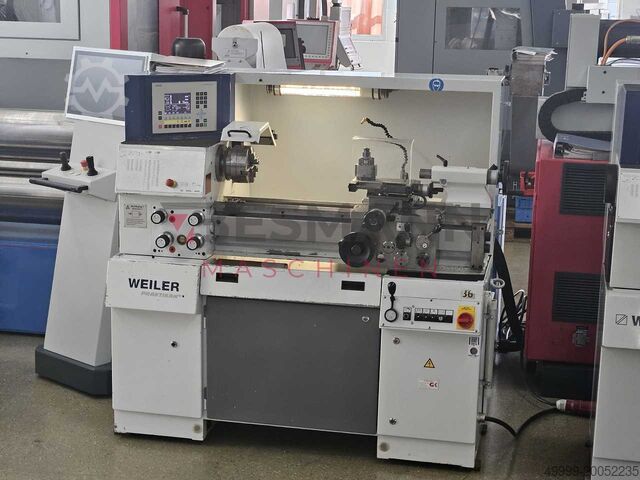

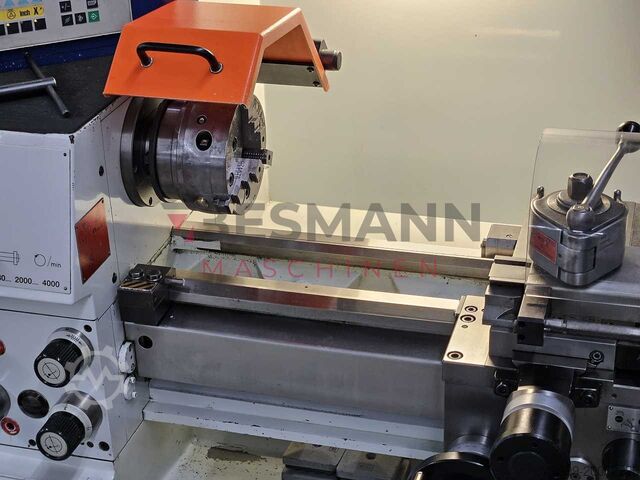

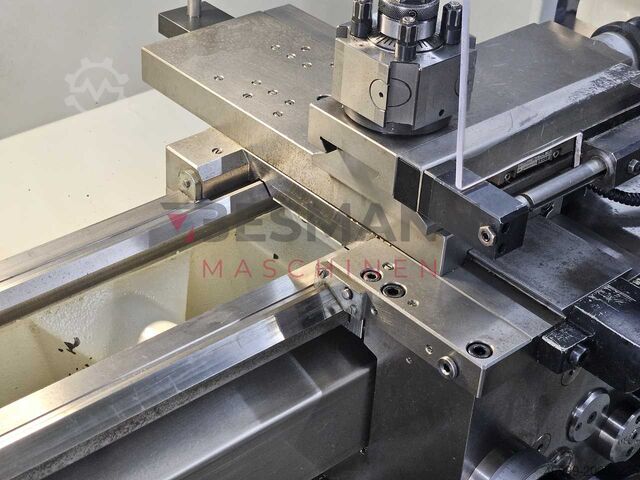

Toestand: uitstekend (gebruikt), Bouwjaar: 2014, Functionaliteit: volledig functioneel, Weiler Praktikant VC Plus precisie longitudinale en dwarsspindel-draaibank met 3-assige positieweergave, traploze toerentalregeling, in topstaat Technische gegevens: >> Bouwjaar: 2014 Serienummer: JD12 >> Tophoogte: 160 mm >> Draaidiameter boven bed: 320 mm >> Draaidiameter boven dwarsslede: 190 mm >> Afstand tussen de centers: 650 mm >> Spiltoerentallen van 30 tot 4000 tpm (traploos) >> Spilboring: 43 mm >> Kortconus-spilkop volgens DIN 55027, maat 5 met bajonetsluiting >> Tailstock: MK 3 >> Traploze voedingsregeling tijdens de bewerking via potentiometer (override) >> Invoer van voedings- en draadstijgingswaarden >> Langsvoeding: 0,1 tot 6 mm/omw Nkedpfoydczdox Adtjt >> Dwarssledevoeding: 0,003 tot 2 mm/omw >> Mogelijke draadsoorten: metrisch, inch, module en diametraal-pitch >> Metrische draadstijgingen van 0,1 tot 20 mm >> Gewicht ca. 1400 kg >> Spilrem >> Afmetingen ca.: lengte 1,72 m, hoogte 1,7 m, diepte 0,89 m Toebehoren en uitrusting: >> Weiler positieweergave >> Nieuwe spantanginrichting met nieuwe spantangen van 3 tot 26 mm >> 160 mm drieklauwplaat met 1 set bekken >> 160 mm vierklauwplaat met 2 sets bekken >> Multifix maat B met 3 stuks staalhouders >> 1 stuks bedstop >> Spatwand >> Koelmiddelinstallatie >> Machinelamp >> Gebruiksaanwijzing en onderdelenlijst Veiligheid: >> Afsluitbare hoofdschakelaar >> Noodstopknop >> Elektrisch bewaakte klauwplaatbeschermkap >> Automatische ontkoppeling van het betreffende handwiel bij activering van de voeding VCplus positieweergave: >> 8 inch kleurenscherm >> 3 assen voor bed, dwarsslede en bovenste slede >> 99 gereedschapsgeheugens >> Georiënteerde spilstop >> Invoer mogelijk van constant toerental of snijsnelheid >> Voedings- en draadinformatie worden weergegeven >> Draadsnijden met elektronische aanslag Over de machine: Aangeboden wordt een Weiler Praktikant VC Plus precisie longitudinale en dwarsspindel-draaibank met 3-assige positieweergave, bouwjaar 2014, in zeer goede staat en met originele lak. De machine is vanzelfsprekend volledig functioneel, uitgerust met nieuwe spantangen en platen. U kunt deze machine onder spanning bij ons bezichtigen en uzelf overtuigen van de uitstekende staat.

Toestand: uitstekend (gebruikt), Functionaliteit: volledig functioneel, Hoogprecisie geleidespindel draaibank Schaublin 102N-VM Technische gegevens: Njdpfxowvq Tme Adtjkt >> Machine-nr. 283152 >> Centerhoogte 102 mm >> Centerafstand 450 mm >> Spindelboring 25 mm >> Langsvoeding 8 stuks van 0,02–0,3 mm/omw >> Metrische schroefdraden 20 spoedvarianten van 0,25 tot 4 mm >> Engelse schroefdraden 25 spoedvarianten van 80 tot 6 gangen/duim >> Losse kop MK2 >> Traploze toerentalregeling van 270–3000 min⁻¹ >> Gewicht ca. 700 kg Accessoires: >> Drieklauwwisselplaat met 2 sets bekken >> Gereedschapshouder met 6 vakken >> Snelspansysteem, trekbuis en 34 spantangen >> Koelvloeistofinstallatie >> Beitels, boorkop (zie foto’s) >> Bedrijfsinstructie met onderdelenlijst Over de machine: Aangeboden wordt een Schaublin 102VM geleidespindeldraaibank in zeer goede staat. De machine is vanzelfsprekend volledig functioneel. Alle sledes bewegen soepel en gelijkmatig. Ook bij hoge toerentallen loopt de 102VM rustig. Een tandwielset voor draad snijden is aanwezig, mogelijk niet compleet. U kunt deze machine onder spanning op locatie bezichtigen en u overtuigen van de goede staat.

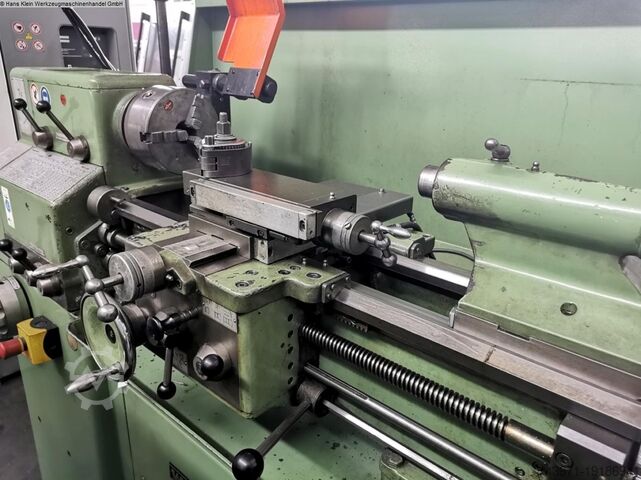

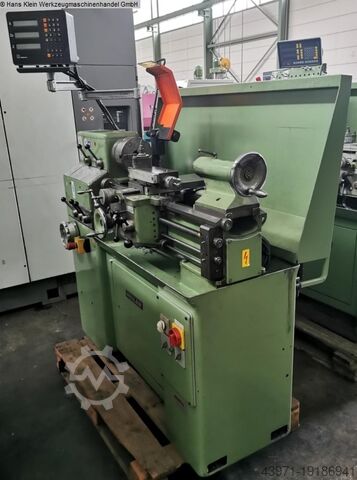

Toestand: gebruikt, Bouwjaar: 1991, Functionaliteit: volledig functioneel, machine-/voertuignummer: 11756, gebruikte geleide en trekspindeldraaibank WEILER PRAKTIKANT 160 Tophoogte: 160 mm Nsdpfeyciw Aex Adtskt Tussen de centers: 650 mm Spindelsnelheden ca. 48–2.500 omw/min Spilboring: 40,5 mm Afgedekte geleide- en trekspindel. Leveringsomvang: met 3-assige digitale uitlezing (Heidenhain), spaanafvoerwand, hendelspantoolhouder zonder spanhulzen, 1 x vlakke plaat Ø 250 mm, klauwplaatbeveiliging elektrisch gezekerd, machineverlichting, snelwissel-gereedschapshouder Multifix Gr. A met 4 wisselhouders, bedstop, koelinstallatie en vaste bril. Machine staat bij ons in 71334 Waiblingen-Beinstein en is direct beschikbaar. Bezichtigen kan op afspraak.

Toestand: direct inzetbaar (gebruikt), Twee Weiler langs- en trekspindeldraaibanken beschikbaar. 1) Weiler Condor VS-2, afstand tussen de centers: 800mm, centerhoogte: 155mm, draaidiameter over bed/slede: 330mm/160mm, toerental: 2800 tpm, machineafmetingen (LxBxH): ca. 1900mm/900mm/1500mm. 2) Weiler Praktikant M, afstand tussen de centers: 650mm, centerhoogte: 160mm, draaidiameter over bed/slede: 320mm/175mm, machineafmetingen (LxBxH): ca. 1700mm/1000mm/1700mm, gewicht: ca. 700kg. Beide machines vertonen enkele functionele beperkingen, maar zijn operationeel. Documentatie is aanwezig. Bezichtiging ter plaatse mogelijk. Nkjdpsydp Ahefx Adtjt

Toestand: direct inzetbaar (gebruikt), Functionaliteit: volledig functioneel, centerhoogte: 140 mm, spil doorgang: 36 mm, spilsnelheid (max.): 2.000 rpm, spindelsnelheid (min.): 42 rpm, totale hoogte: 1.600 mm, totale lengte: 1.800 mm, totale breedte: 700 mm, 3 Phase 380V, 2 speed motor is running fine. Geared headstock, gears running in Oil! 16 Spindel speed’s adjustable from 42 up till 2000 RPM. Power feed in both side as cross ways direction. Thread cutting possible. Heidenhain 2 axis DRO (digital read out). Tripo A quick change toolpost. Röhm 160mm 3 jaw chuck. MT3 Tailstock intake. Made in Germany. Distance between centers: 850mm Center height: 140mm Spindel bore: 36mm Nodpfx Asyditaedtskt Overall dimensions: 180x70x160cm Include’s all accessories as shown on picture’s. Contact us for shipping possibilitie’s! € 4.250,00

Toestand: goed (gebruikt), Bouwjaar: 1988, 1 gebruikte geleide- en trekspindeldraaibank Fabrikant: Weiler Type: 160 B Bouwjaar: 1988 Technische gegevens Tussen de centers: 650 mm Draaidiameter boven bed: 320 mm Draaidiameter boven dwarsslede: 192 mm Centerhoogte: 160 mm Nkodpfx Ajw Sdr Hsdtst Spilboring: 40 mm Nominaal vermogen: 2,4 / 3 kW Toerental: 48 – 2500 tpm Afmetingen: ca. L 2,20 x B 1,10 x H 1,40 m Gewicht: ca. 1 t Accessoires Heidenhain digitale uitlezing Multifix gereedschaphouder met diverse inzetstukken 3-klauwplaat Noodstop

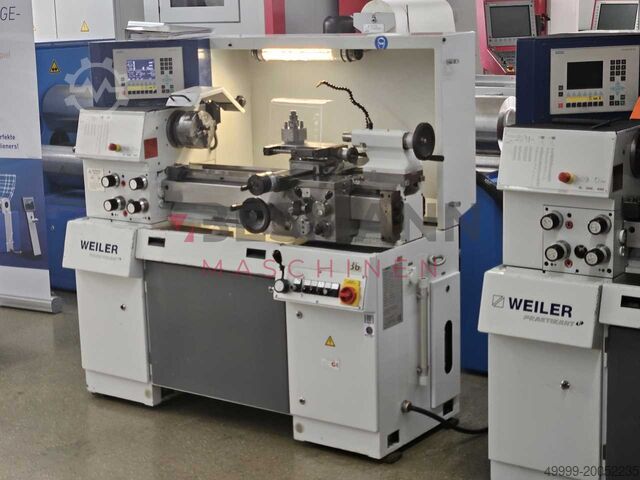

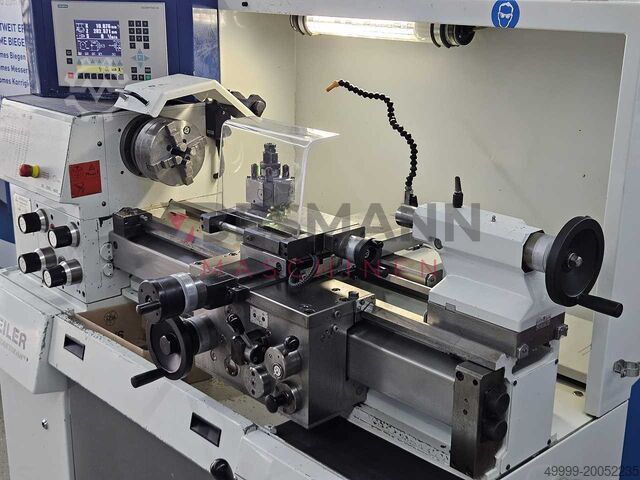

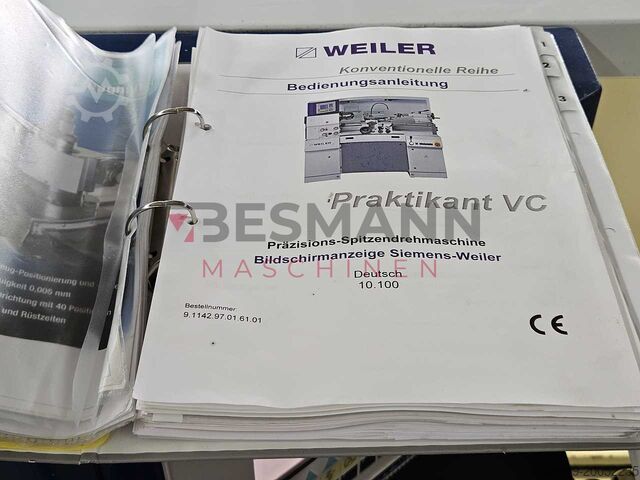

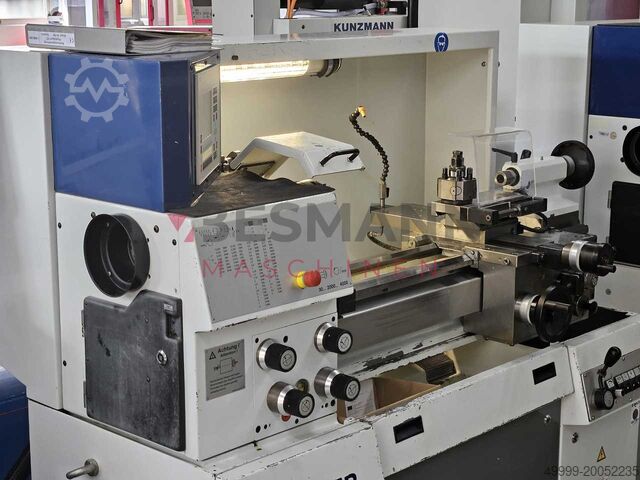

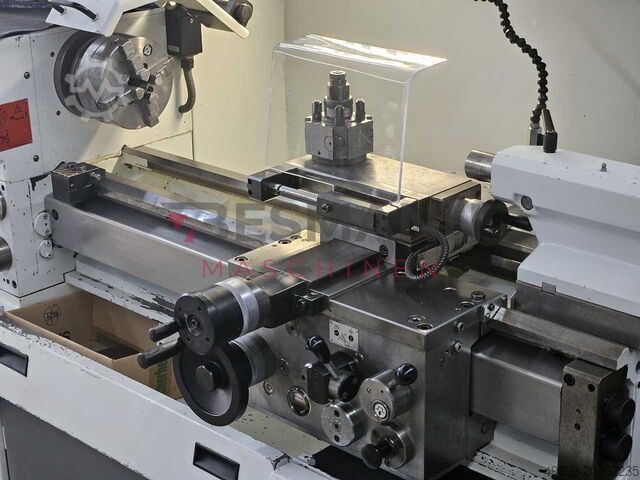

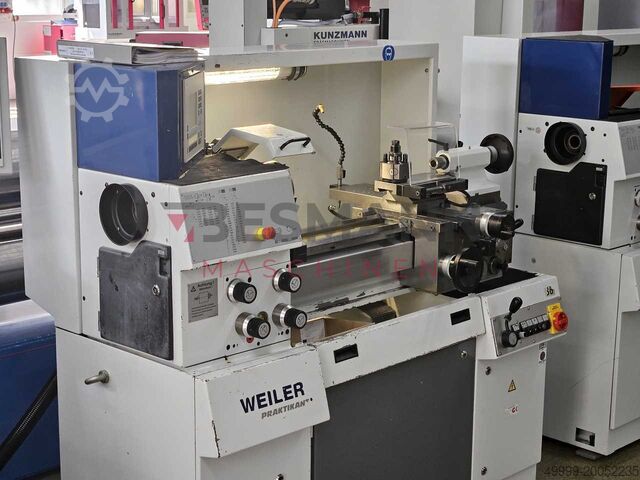

Toestand: uitstekend (gebruikt), Bouwjaar: 1999, Functionaliteit: volledig functioneel, Weiler Praktikant VC precisie-centerdraaibank, bouwjaar 1999, 3-assige digitale uitlezing van Siemens met traploze AC-aandrijving – CE conform! Technische gegevens: - Bouwjaar: 1999, Machinenr. 82 - Centerhoogte: 160 mm - Afstand tussen de centers: 650 mm - Toerental hoofdas: traploos regelbaar tot 4000 tpm - Spilboring: 40 mm - Kortkegel spindelkop DIN 55027 maat 5 met bajonetsluiting - Pinolekonus: MK 3 - Voedingen: van 0,02 tot 0,63 mm/omw - Draadsneden: metrisch, inch, module en diametraal pitch mogelijk - Metrische spoed: 0,25 tot 8 mm - Gewicht: ca. 920 kg - Inschakelbare spilrem - Machineafmetingen: ca. 1,4 m x 1,55 m x 0,95 m (lengte: 1,6 m) Accessoires en uitrusting: Nsdpfx Adeyapwdjtjkt - 3-assige digitale uitlezing van Siemens - Snelspansysteem met spantangen van 2 tot 29 mm, oplopend per 1 mm - 160 mm drie-klauwplaat met 2 sets bekken - Multifix maat A met 3 stuks gereedschapshouders - Elektronische spanenbescherming - Wisselwielen - Machinevoeten - Spatwand Beschrijving van de machine: Aangeboden wordt een Weiler Praktikant VC lengte- en dwarsdraaibank uit 1999, in zeer goede staat. De besturing, in combinatie met deze precisie-draaibank van Weiler, biedt de volgende functies: grafische weergave van verplaatsingswegen en -richting, grafische weergave van het meetsysteem op de draaibank, invoer van werktuigcorrecties, nulpuntsverschuiving t.b.v. werkstukpositionering, omschakeling tussen radius en diameter, grafische weergave van de hoofdspilrichting, alsmede van de stand van het toerentalpotentiometer. Deze zeer nette draaibank is uitgerust met een traploos regelbare AC-hoofdaandrijving. Alle sledes bewegen soepel en gelijkmatig; ook bij hoge toerentallen loopt de Weiler zeer rustig. Deze nieuwere generatie Weiler draaibanken is bijzonder gebruiksvriendelijk en maakt het mogelijk om oppervlakten met geslepen afwerking te realiseren. Dankzij de digitale uitlezing werkt u nog nauwkeuriger en eenvoudiger. U bent van harte uitgenodigd de machine onder spanning ter plaatse te bezichtigen en u persoonlijk van de uitstekende staat te overtuigen.

Toestand: uitstekend (gebruikt), Bouwjaar: 2008, incl. Schunk chuck Njdpfxsx Ux I Ns Adtokt Middenhoogte: 160 mm Hartafstand: 650 mm Spilboring: Ø 40mm Losse kop conushouder: MK3 Penslag: 85 mm Mogelijke draadtypen: metrisch, inch, module, diametrale spoed Metrische draadspoed: 0,25 - 8 mm Spindelrem: schakelbaar Spanning: 400V Afmetingen: ca. 1,60x1,00x1,50m (LxHxB) Gewicht: ca. 750 kg

Toestand: zo goed als nieuw (gebruikt), Functionaliteit: volledig functioneel, Weiler Intern 160B precisie-bovendraaibank 3-assig digitaal display K&C NIEUW. Gereviseerd met acceptatierapport voor toleranties van nieuwe machines Technische gegevens: >> Machinenr. 87 160 760 >> Middenhoogte 160 mm >> Middenbreedte 650 mm >> Spiltoerentallen: van 24 tot 2500 tpm >> Spindeldoorlaat 40 mm >> Kortconische spilkop DIN 55027 maat 5 met bajonetsluiting >> Losse kop MK 3 >> Voedingen van 0,02 tot 0,63 mm/omw >> Mogelijke schroefdraden metrisch, inch, module en diametrale spoed >> Metrische draadspoed van 0,25 tot 8 mm >> Gewicht ca. 680 kg >> Spindelrem kan worden ingeschakeld >> Lengte 1,6 m, hoogte 1,25 m, diepte 0,7 m Accessoires en uitrusting: Njdevrdlcopfx Adtjkt >> 3-assig digitaal display van K&C Nieuw, 12 maanden fabrieksgarantie met gebruiksaanwijzing Functies: mm/inch-omschakeling, ABS/INC-coördinatenselectie, halvering van de weergavewaarde, referentiemarkering, gereedschapprogrammering 200 stuks, kegelberekening, radius/diameter, snelle nulstelling, omschakeling van de telrichting, >> Nieuwe spantanghouder, NIEUWE spantanghouder van 3 tot 25 mm, oplopend met 1 mm >> Drieklauwplaat 160 mm Nieuw met 2 sets bekken >> Mulifix maat A met 3 stalen houders >> Elektronische spindelbeveiliging >> Nieuwe LED-machinelamp >> Machinevoeten NIEUW >> Spatwand >> Gebruiksaanwijzing, reserveonderdelenplan (PDF) Over de machine: Er wordt een Weiler stagiair 160 B Leit aangeboden. en trekspindeldraaibank met gereedschapsmakersprecisie in een volledig geometrisch gereviseerde toestand. Gereviseerd met acceptatierapport voor toleranties van nieuwe machines. Voor de veiligheid: elektronische spindelbeveiliging voor de werkspindel, afdekking voor de besturing. en trekspindel, 2 noodstoppen en een remmotor. Deze nieuwere generatie Weiler-draaibanken is zeer gebruiksvriendelijk en oppervlakken kunnen worden geproduceerd alsof ze zijn geslepen. Maak gebruik van de mogelijkheid om deze machine onder spanning ter plaatse te bekijken en de staat ervan met eigen ogen te zien.

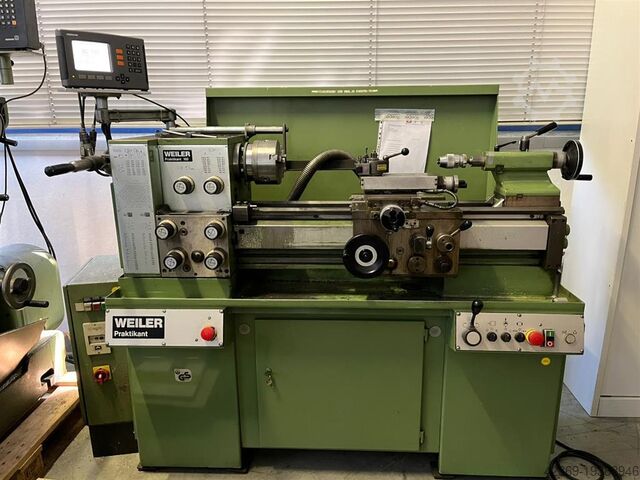

Toestand: uitstekend (gebruikt), Bouwjaar: 1986, Functionaliteit: volledig functioneel, Weiler Praktikant 160 B Draaibank met 3-assige digitale uitlezing K&C NIEUW Technische specificaties: >> Bouwjaar 1986 Machinenummer 86-160-348 Nodowthbiopfx Adtskt >> Centerhoogte 160 mm >> Centerafstand 650 mm >> 8 spiltoerentallen: van 96 tot 2500 tpm >> Spilboring 40 mm >> Kortconische spilkop DIN 55027 maat 5 met bajonetsluiting >> Losse kop MK 3 >> Voedingen van 0,02 tot 0,63 mm/omw >> Mogelijke draden: metrisch, inch, module en diametraal >> Metrische spoed van 0,25 tot 8 mm >> Gewicht ca. 680 kg >> Spindelrem inschakelbaar >> Lengte 1,6 m, hoogte 1,25 m, diepte 0,7 m Accessoires en uitrusting: >> 3-assige digitale uitlezing van K&C. Nieuw, 12 maanden fabrieksgarantie met gebruiksaanwijzing. Functies: mm/inch-omschakeling, ABS/INC-coördinatenselectie, halvering van de weergavewaarde, referentiemarkering, gereedschapsprogrammering voor 200 stuks, conusberekening, radius/diameter, snelnulstelling, omkering van de telrichting, >> Spantanghouder, spantangen in nieuwstaat van 1 tot 29 mm in stappen van 1 mm >> Nieuwe 160 mm drieklauwplaat met 2 sets bekken >> Multifix maat A met 3 gereedschapshouders >> Elektrische klauwplaatbeveiliging >> Bedstop >> Achterpaneel >> Machinevoeten >> Koelsysteem Over de machine: Aangeboden wordt een Weiler Praktikant 160 B centerlijn- en voedingspindeldraaibank met gereedschapsmakersprecisie in zeer goede staat. De machine is uiteraard volledig functioneel. De Weiler is volledig gedemonteerd en opnieuw gespoten in lichtgrijs. Alle sledes lopen zeer soepel en gelijkmatig. De Weiler loopt zelfs bij hoge snelheden soepel. Deze nieuwe generatie Weiler-draaibanken is zeer gebruiksvriendelijk en kan oppervlakken produceren die eruitzien alsof ze geslepen zijn. Maak van de gelegenheid gebruik om deze machine in werking te bekijken en de staat ervan zelf te beoordelen.

Toestand: nieuw, Stagiair VC plus De nieuwe dimensie op het gebied van conventionele precisiedraaibanken. Hoogwaardig, energie-efficiënt, nauwkeurig en universeel toepasbaar in productie, opleiding en bijscholing. Het overtuigt door: toekomstgerichte technologie hoogste nauwkeurigheid duurzaamheid gebruiksvriendelijke ergonomie kleinste benodigde ruimte en een breed scala aan accessoires. De consequente en innovatieve verdere ontwikkeling van de in de praktijk beproefde Praktikant-serie is de economische en intelligente oplossing voor uw dagelijkse toepassingen. Technische gegevens: WERKBEREIK Middenhoogte 160 mm Zwenkbaar bed 320 mm Swing over cross slide 190 mm Breedte midden 650 mm ROTERENDE SPINDEL Spilkop DIN 55027/DIN ISO 702-3 grootte 5 Spindelboring 43 mm Njdpfx Aohw N Ntedtskt Spindeldiameter in voorste lager 70 mm HOOFDDRIVE Aandrijfvermogen 60 %/100 % ED - / 8 kW Snelheidsbereik 25 - 5.000 min-1 Aantal snelheden traploos instelbaar VOEDINGSBEREIK Aantal traploos Longitudinaal 0.01 - 6 mm/omw. Vlak 0,003 - 2 mm/omw. DRAADSNIJBEREIK Metrische draad 0,1 - 20 mm REITSTOCK Diameter van de schacht 40 mm Slag van de as 85 mm Inwendige conus DIN 228 MK 3 AANVAARDINGSNAUWKEURIGHEID DIN 8605 Uitgerust met WEILER beeldschermdisplay WTS 15 VC plus - Groot, duidelijk 15" touch screen, draaibaar en kantelbaar, resolutie 1366 x 768 - Wisselen van bedieningsschermen via veegbewegingen - Bedieningsfuncties kunnen worden opgeroepen via App Manager - Bedieningspanelen kunnen vrij worden geconfigureerd, [...]
