Frame pers

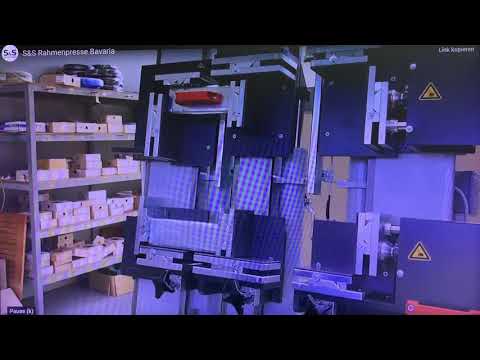

S&S Bavaria 2000 L - Video

Werkbreedte 4500 mm
Werkhoogte 3000 mm
Aantal drukcilinders: 6
Afmetingen (lengte/breedte/hoogte) 5500x1400x3550 mm
Gewicht 3000 kg
S&S framepers Bavaria 2000 L
-----

Met automatische perscyclus + handmatige bediening
voor hoekverbindingen pen+sleuf en deuvelverbinding/pen met pen,
instelbaar via keuzeschakelaar op de schakelkast.
Met basisuitrusting voor optioneel gebruik van tegenprofielen, indien vleugel op
los onderdeel.

CE-versie
Basismachine in de sterkste gelaste frameconstructie,
met dikwandige speciale holle profielen.
Geleidingen van de drukbalken voor de pershoeken
in een machinaal bewerkt ontwerp met lage slijtage.

Snelle, soepele, handmatige breedteverstelling
door kogelgelagerde wagen, bevestiging in 50 mm
Gatenpatroon, optionele gemotoriseerde breedteverstelling met
met hydraulische klemming (meerprijs).

Hoogteverstelling en persing door middel van een lange slagcilinder
in één werkcyclus. Rechterhand pershoeken met
geïntegreerde horizontale cilinders, dus geen
verticale positionering van de horizontale drukcilinders
noodzakelijk, waardoor cilinderbotsingen worden vermeden.
Aanslag onder op verschillende posities op de respectievelijke
De meest geschikte invoeghoogte kan worden aangepast.

3 KW compact hydraulisch systeem met geïntegreerde
Regelblok, variabele drukregeling
van 20 - 120 bar, manometer

Bediening via aanraakknoppen met aparte regelcircuits
voor de verticale en horizontale perscilinders, gemonteerd
op een vrij beweegbaar bedieningspaneel.

2 verticale perscilinders, dubbelwerkend, slag op
Werkhoogte aangepast, zuigerdiameter 60 mm
Drukkracht per cilinder max. 2100 kg
2 horizontale perscilinders, dubbelwerkend,
Slag 80 mm, zuigerdiameter 40 mm
Drukkracht per cilinder max. 1250 kg
Aanleg- en drukplaatdiepte 100 mm

Schakelkast op de machinebasis links, 400 Volt, 50 Hz
Machine met aansluitklare 16 A stekker

Lakafwerking: RAL 7035 lichtgrijs met RAL 7016 antracietgrijs

Werkmaat: lengte x hoogte = 4.500 mm x 2.750 mm
Een mededeling:
Werkelijke werkafmetingen: 4.500 x 3.000 mm (lengte x hoogte)
Ruimtebehoefte: 5.500 mm x 1.400 mm x 3.550 mm (lengte x breedte x hoogte)

Artikel middendrukbalk compleet met drukcilinder,
Drukslang en afsluitklep tot 2.750 mm hoog
Let op: werkelijke werkhoogte: 3.000 mm

Artikel
Individuele drukregeling voor middeldrukbalken,
Drukregelbereik tot max. 100 bar
(Voor het indrukken van dwarsbalkvensters)

Artikel
traploos in hoogte verstelbare dwarsdrukinrichting,
compleet met drukcilinder en steunpunt,
Gasklep en afsluitklep

Artikel
Individuele drukregeling voor dwarsdrukinrichting
Drukregelbereik tot max. 100 bar
(Voor het indrukken van dwarsbalkvensters)

Artikel
Afsluiter op de 3e verticale cilinder

Artikel
Chjdpfx Aewg Hr Tobwjc
Afsluitklep op de bovenste horizontale cilinder

Artikel x Hellend raambediening voor verticale cilinder

Artikel x Pendeldrukplaten bevestigbaar
voor het persen tot 60 graden

Artikel
Dubbele slinger drukplaat
voor puntige ramen (driehoek)

Artikel x Verlenging voor pendeldr...
