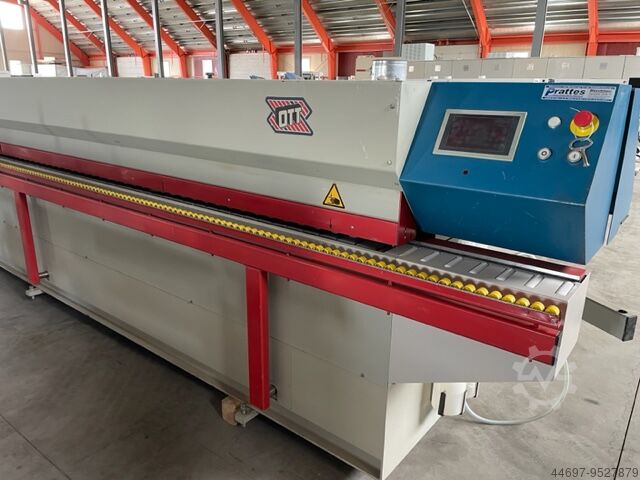

KAM, banderolleermachine

OTT Tornado

Toestand: gebruikt, OTT Tornado FÜ + PU SPS-Comp. besturing met 7" TFT touchscreen kleurendisplay CM-CombiMelt voor EVA- en PUR-smeltlijm Voorfreesaggregaat – voegen Volautomatisch rollenmagazijn Volautomatisch kantenmagazijn Pneumatisch vlak afkappen 0-3° Vlakfrezen – 12mm Radiaal frezen R-2, R-5 Bledpfext N E Hjx Abkep Afschuinen 0°/15°/30°/45° Hoeken afronden Radiusschraapmes Vlakschraapmes Geluidsisolerende cabine met afzuiging Reinigingsset met sproei-inrichting, fijnpolijstapparaat en glijmiddelsproei-inrichting – PU Eerste levering 2008 Machine FABRIEKS-REVISIONEERD in TOPSTAAT uit voorraad in Lieboch

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2008, Functionaliteit: volledig functioneel, machine-/voertuignummer: T/41242, werkstukhoogte (max.): 52 mm, randdikte (max.): 12 mm, werkhoogte: 880 mm, leeggewicht: 3.000 kg, doorvoersnelheid: 233 mm/s, TECHNISCHE DETAILS Blodpfxoxtfchj Abkjp Werking: Enkelzijdig, uitvoering rechts Kantdikte: 0,2 - 12 mm Werkstukafmetingen Minimale breedte: 70 mm Minimale hoogte: 8 mm Maximale hoogte: 52 mm Minimale lengte: 150 mm Doorvoersnelheid: 10 - 14 m/min Werkhoogte: 880 mm MACHINEDETAILS Bewerkingsaggregaten Afrese-uniteit met 2 HF-motoren, 1,5 kW Dubbel zaagaggregaat met 2 HF-motoren, 0,3 kW Spoeffreesaggregaat met 2 HF-motoren, 0,7 kW Fijnfrees FASE met 2 HF-motoren, 0,3 kW Fijnfrees RADIUS met 2 HF-motoren, 0,3 kW Hoekafrondaggregaat met 2 motoren, 0,35 kW Trekmesaggregaat voor kunststof kanten Afmetingen & gewicht Machineafmetingen (L x B x H): 6.120 x 840 x 1.385 mm Machinegewicht: 3.000 kg Bedrijfsspanning: 400 V, 50 Hz Totaal geïnstalleerd vermogen: 12 kW Elektrische aansluiting: 3 x 400 V, 5 x 6 mm², zekering 35 A UITRUSTING Dubbele rolpers boven met elektronische positionering Automatisch rollenmagazijn voor rollen tot 800 mm diameter met pneumatische afsnij-inrichting tot 3 mm dikte Automatisch kantenmagazijn met optische bewaking voor stroken in vaste lengtes Aanzetliniaal met automatische positionering bij invoer van de freesmarge CM - CombiMelt - Lijmsysteem in modulaire uitvoering Besturingssysteem via een 7 inch TFT-touch kleurendisplay 100 bewerkingsprogramma’s vrij alfanumeriek opslaan PLC voor hoogwaardige trajectbesturing Individuele frequentieregelaars voor afzonderlijke aansturing van de bewerkingsmotoren Gatuntherkenning voor het uitschakelen van CNC-bewerkingen Netwerkcompatibiliteit voor integratie in een datanetwerk

Toestand: gebruikt, Bouwjaar: 2013, bedrijfsturen: 16.073 h, Functionaliteit: volledig functioneel, machine-/voertuignummer: T/41521, jaar van de laatste revisie: 2025, OTT Tornádo TOP + retourinrichting LIGMATECH EKOMAT ZHR 01/R/065 Bouwjaar: 2013 De machine is uitgerust met: RMV-40 – Automatisch kantenmagazijn, 0,4-3mm kantenbanddikte, afkortschaar met rol en optische sensor, kort de lengtes van de kantenband op het werkstuk (bespaart materiaal) Automatisch kantenmagazijn met optische controle van individuele kanten in vaste lengtes Combi Melt – lijmeenheid, EVA- en PUR-smeltlijmen alsook alle gangbare reinigingsgranulaten Machinebesturing: Via 15-inch kleuren-touchmonitor, willekeurig aantal werkprogramma’s, sequentieel opslaan, alle instellingen van bewerkingsaggregaten evenals werkparameters voor het combimelt-lijmsysteem volledig automatisch, voor maximaal bedieningscomfort. Elektronische besturing – positioneringspunten met hoge precisie +/- 1 mm Via Beckhoff industriële PC is aanpassing van sommige aggregaten mogelijk tijdens het beladen van de machine. Werkaggregaten: -F- Voorfrees: Voor het voorfrezen van werkstukken vóór het aanbrengen van lijm, 2 HF-motoren 1,5 kW, links en rechts, automatisch gestuurd -Kc- Dubbel afkorteenheid: Met 2 hoogfrequente motoren 0,3 kW, 12.000 rpm -Bfc– Grove frees Voor het frezen van massieve kanten vanaf het oppervlak en voorfrezen van radiusafronding. -Hft- Fijnfreesaggregaat - radius Met 2 hoogfrequente motoren 0,3 kW, 12.000 rpm, Dubbelzijdig, automatisch instelbaar -AKF- Geautomatiseerde profielfrees als universeel freesaggregaat: Met twee afzonderlijke spindels voor boven resp. onder bewerkingen en voor zowel langse als hoekbewerking. Automatische omschakeling van fase voor dunne kanten tot 1 mm naar radiusbewerking. -ZKc- Schraapaggregaat R2 Dubbelzijdige bewerking, automatische besturing, voor het afschrapen van afgeronde kanten FZK- Vlakschraper voor het afschrapen van lijmresten aan de rand Bljdpexpphajfx Abkop -GE- Tweede geleidingseenheid voor werkstukken (mogelijkheid tot opklappen of aankoppelen aan de machine) -GS- Sproeien van glijmiddel op de kanten -RS Set – met 4-voudig chemische sproeïng en reinigingsaggregaat -ZKc- Schraapaggregaat R1 -WE Hoekaanslag – voor nauwkeurige geleiding van het werkstuk in de kantenaanlijmer Probleemloze machine in uitstekende staat met regelmatige service door OTT (Asamer s.r.o.). De machine is nu volledig operationeel in productie, mogelijkheid tot testen – we verlijmen met PUR. Beschikbaar eind 2025.

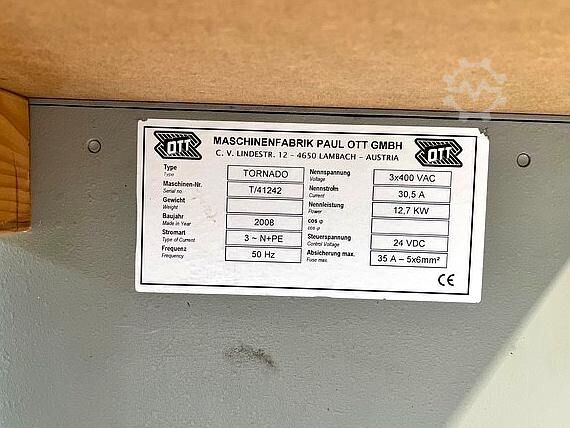

Toestand: gebruikt, Bouwjaar: 2008, Gebruikte machine Bouwjaar 2008 Uitvoering en technische gegevens: Bjdpsxdpm Sefx Abkjlp - Rondpot lijmunit - Aanzeteenheid met automatisch kantenbandmagazijn - Aandrukzone met meerdere drukrollen - Eindafkapping: 2 gemotoriseerde zaagaggregaten voor kop-/eindkapzaagsnede - Boven-/onderfrees: 2 freesaggregaten met kopieerwielen voor radius of afschuining - Radiusafstrijker: pneumatisch gestuurd, nabewerking van de radii - Vlakafstrijker: voor gladmaken van de kantenoppervlakken - Poleerunit: 2 poleerschijven met motoren voor eindafwerking - Riepe-spuitinstallatie - Besturing: PLC met bedieningspaneel - Voersnelheid ca. 10–12 m/min - Werkstukdikte tot 52 mm - Kantenbanddikte 0,3–12 mm - Stroomvoorziening 3x 400 V AC, 50 Hz - Nominaal vermogen 12,7 kW - Nominale stroom 30,5 A - Besturingsspanning 24 V DC - Max. zekering 35 A (5x 6 mm² aansluitleiding) Afmetingen machine: ca. 6120x840x1385 mm Machinegewicht ca. 3.000 kg Beschikbaarheid: per direct Locatie: Beieren

Toestand: gereviseerd (gebruikt), Bouwjaar: 2007, Functionaliteit: volledig functioneel, OTT Tornado Top kantenlijmmachine in topconditie PU lijmbak met losmiddelvoorziening, ook geschikt voor EVA lijm. We hebben op 24 september de gehele machine opnieuw laten afstellen. De lijmeenheid is vervangen. Het resultaat is perfect met transparante lijm en ongelooflijk met witte tegels met witte lijm. De machine werkt perfect en zonder problemen. Technische gegevens: Randdikte: 0,4 - 8 mm Paneeldikte: 8 - 40 mm Minimale plaatlengte: 150 mm Minimale plaatbreedte: 70 mm Voedingssnelheid: 14 m/min Voorfreesunit: met 2 HF-motoren, 2,3 kW, 12000 tpm Blodpfx Asv Sm Hcsbkop Trimunit: met 2 HF-motoren, 0,3 kW, 12000 tpm Vlakke trimeenheid: met 2 HF-motoren, 0,7 kW, 12000 tpm Fijnfreesunit: met 2 HF-motoren, 0,3 kW, 12000 tpm Hoekkopieereenheid schraper Polijsteenheid 3 keer sprayen Totaal vermogen: 17,5 kW Afmetingen: Lengte: 6180 mm Breedte: 1770 mm Gewicht: 3100 kg - direct beschikbaar -

Toestand: gebruikt, OTT Tornado - BOVEN Bediening - via een 15 inch kleuren-touchmonitor voor volledige automatisering en maximaal bedieningscomfort CM-CombiMelt lijmsysteem geschikt voor de verwerking van EVA- en PUR-smeltlijmen en alle gangbare reinigingskorrels Verbindingsstuk voor het verbinden van spaanplaten Automatisch rolmagazijn Automatisch randmagazijn Dubbele dwarssnij-inrichting automatische kanteling 0° / 3° Vlakfreesmachine - voor vlakfrezen - 12 mm Fijnfreesmachine RADIUS - radiusfrezen - profielmes R2 - R5 Bledpfx Abowcymcokep Geautomatiseerd kopieerfrezen - hoekafronding Schraper - Radius Schraper - Radius - Afschuining Oppervlakteschraper Smeermiddelsproeier - PU Reinigingsset met fijnpolijstapparaat Zeer stabiele werkstukondersteuning met rollenbanen - VOORZIJDE met schaarverlenging complete gereedschapsuitrusting inbegrepen Machine is zo goed als nieuw en verkeert in een zeer goed onderhouden staat In 2011 voor het eerst in gebruik genomen, zeer weinig bedrijfsuren ca. 1200 Machine uit lease/lease optie uit het Lieboch-magazijn

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2008, Functionaliteit: volledig functioneel, machine-/voertuignummer: T/41242, werkstukhoogte (max.): 52 mm, randdikte (max.): 12 mm, werkhoogte: 880 mm, leeggewicht: 3.000 kg, doorvoersnelheid: 233 mm/s, Geen minimumprijs - gegarandeerde verkoop aan het hoogste bod! TECHNISCHE GEGEVENS Werking: Eenzijdige uitvoering, rechts Kantdikte: 0,2 - 12 mm Werkstukafmetingen Minimale breedte: 70 mm Minimale hoogte: 8 mm Maximale hoogte: 52 mm Minimale lengte: 150 mm Blsdpfx Asxa Acrobkop Doorvoersnelheid: 10 - 14 m/min Werkhoogte: 880 mm MACHINE-INFORMATIE Bewerkingsaggregaten Afschuinaggregaat met 2 HF-motoren, 1,5 kW Dubbel afkortaggregaat met 2 HF-motoren, 0,3 kW Vlakfreesaggregaat met 2 HF-motoren, 0,7 kW Nabewerkingsfrees FASE met 2 HF-motoren, 0,3 kW Nabewerkingsfrees RADIUS met 2 HF-motoren, 0,3 kW Hoekafrondingsunit met 2 motoren, 0,35 kW Schraapmesunit voor kunststof kanten Afmetingen & Gewicht Machine-afmetingen (L x B x H): 6.120 x 840 x 1.385 mm Machinegewicht: 3.000 kg Bedrijfsspanning: 400 V, 50 Hz Totale aansluitwaarde: 12 kW Elektrische aansluiting: 3 x 400 V, 5 x 6 mm², zekering 35 A UITRUSTING Dubbele rolbovenpers met elektronische positionering Automatisch rollenmagazijn voor rollen tot 800 mm diameter met pneumatisch snij-inrichting tot 3 mm dikte Automatisch kantmagazijn met optische detectie voor stroken met vaste lengtes Aanaanvoerlineaal met automatische positionering na invoer van de voegwaarde CM - CombiMelt - lijmsysteem in modulaire constructie Besturingssysteem via een 7 inch TFT-touch-kleurendisplay 100 werkprogramma’s vrij alfanumeriek op te slaan PLC-besturing voor hoge resolutie baancontrole Individuele frequentieomvormers voor afzonderlijke schakeling van bewerkingsmotoren Gatdetectie voor het negeren van CNC-bewerkingen Netwerkfunctie voor integratie in een datanetwerk
