Freesmachine

Optimum F50 CNC

De machine staat in de showroom en is uitsluitend gebruikt voor demonstratiedoeleinden. Optimill F50 E CNC-freesmachine direct van de fabrikant.

F50 E - De OPTIMUM CNC-freesmachine met Siemens besturing SINUMERIK 808D Advanced wordt gekenmerkt door vermogen, snelheid, precisie en een lange levensduur.

• Machine in staanderconstructie van gietijzer voor hoge stijfheid
• Carrousel-gereedschapswisselaar met acht gereedschapsposities
• Alle lineaire geleidingen met roestvrijstalen afdekkingen
• Automatische centrale smering
• Siemens hoofdspindelmotor
• Siemens servo-aandrijving op alle assen (gesloten regelkring)
• Maximale spindelsnelheid van 10.000 min-1
• Draagbare, elektronische handwiel met toestemmingsknop en noodstopklap schakelaar vergemakkelijkt het inrijden van programma's aanzienlijk
• Koelmiddelinrichting met 70 liter koelvloeistoftank
• Gereedschapswissel gebeurt automatisch of met een druk op de knop (elektropneumatische gereedschapsspanning)
• Zwaar uitgevoerde, nauwkeurige freestafel - groot gedimensioneerd en nauwkeurig afgewerkt
• Toegangsdeuren zeer ruim uitgevoerd om de schoonmaak- en onderhoudstijd tot een minimum te beperken
• LED-machineverlichting voor volledige uitlichting van de werkruimte
• Siemens pakket voor materiaalklachten en gratis on-site service OSS

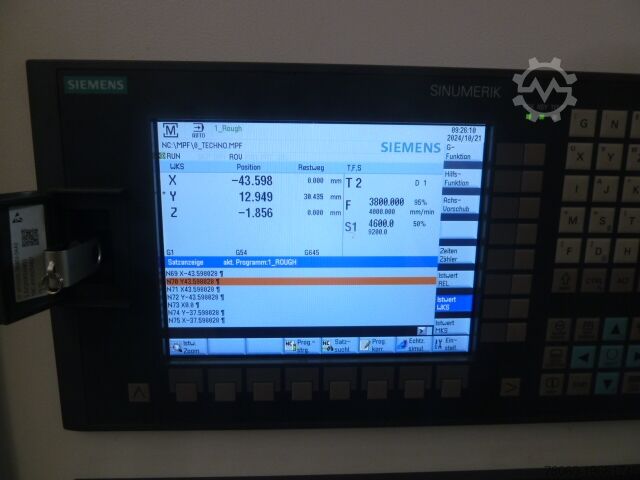

SINUMERIK 808D
• Identiek besturingssoftwarepakket dat het proces beveiligt
• LED-gereedschapsnummeraanduiding
• Bedieningspaneel met draaischakelaar voor voeding en spindeloverride
• Absoluut-encoder / geen referentie-run nodig
• Hogere nauwkeurigheid

Besturing
• 8,4” LCD-kleurendisplay met 800 x 600 resolutie

Siemens OSS pakket
• 12 maanden; artikel nr. 3589010
• 36 maanden; artikel nr. 3589012

Afmetingen en gewichten
Lengte ca. 2030 mm
Breedte/diepte ca. 1600 mm
Hoogte ca. 1980 mm
Gewicht ca. 1900 kg

Elektrische gegevens
Aansluitspanning 400 V
Netfrequentie 50 Hz
Elektrische aansluiting
Totale aansluitwaarde 10 kVA

Lsdow Ea Swopfx Agpshn
Freestafel horizontaal
Lengte 690 mm
Breedte 225 mm
Afstand verticale spindel - freestafel min. 90 mm
Afstand verticale spindel - freestafel max. 410 mm
T-sleufmaat 14 mm
Aantal T-sleuven 3
T-sleufafstand 63 mm
Max. draagvermogen 150 kg

Nauwkeurigheid
Herhaalnauwkeurigheid ± 0,015 mm
Positioneernauwkeurigheid ± 0,015 mm

Pneumatische aansluiting
Bedrijfsdruk 6 bar

Verplaatsingswegen
X-as automatisch 330 mm
Y-as automatisch 220 mm
Z-as automatisch 320 mm
Afstand spindel - kolom min. 280 mm
Afstand spindel - kolom max. 280 mm

Verticale spindel
Spindelopname BT 30
Toerentalbereik 10000 min¯¹
Vermogen aandrijfmotor continu bedrijf S1 3,7 kW
Vermogen aandrijfmotor S6-30% bedrijf 5,5 kW
Koppel aandrijfmotor continu bedrijf S1 24 Nm
Koppel aandrijfmotor 30% bedrijf S6 36 Nm

Voedingssnelheid
X-as 15000 mm/min
Y-as 15000 mm/min
Z-as 15000 mm/min

Voedingsmotorkoppel
X-as continu bedrijf S1 3,5 Nm
Y-as continu bedrijf S1 6 Nm
Z-as continu bedrijf S1 6 Nm

Gereedschapswisselaar
Uitvoering Carrousel
Aantal gereedschapsposities 8
Max. gereedschapsdiameter 100 mm
Max. gereedschapslengte 200 mm
Max. gereedschapsgewicht 6 kg
Tijd gereedschapswissel gereedschap-naar-gereedschap 7 s

De advertentie werd automatisch vertaald. Vertaalfouten zijn mogelijk.
