Etiketteermachine

4050S

Bluhm Weber Legi-Air-4050S etiketteermachine

4.14.1 Basisstructuur

Het systeem is ontworpen als een gesloten frame van aluminium profielen en heeft een zeer compact ontwerp.

De schakelkasten zijn geïntegreerd in het onderste deel van het frame.

Het hoofdventielverdeelstuk bevindt zich achter een servicedeur onder het bedieningspaneel.

Het systeem omvat vier werkstationstops.

De bediening gebeurt via een touchscreen.

Het bedieningspaneel is aan de rechterkant van het frame gemonteerd.

In het station wordt een Bluhm Weber etiketteersysteem gebruikt; de Bluhm Weber-documentatie is dienovereenkomstig van toepassing.

4.14.2 Bedieningsvolgorde

- De binnenkomende werkstukdragers met I/O-modules worden gestopt, geheven (gepositioneerd) en gecontacteerd in substations 10.1 en 10.2.

In deze twee stations worden de I/O-modules automatisch geëtiketteerd.

In substation 10.3 worden de I/O-modules automatisch geëtiketteerd. Het genereren van labels en het creëren van content is geautomatiseerd, evenals het aanbrengen op de apparaten.

- Nadat het labelen is voltooid, wordt de module in station 10.4 gefinaliseerd. Hiervoor wordt de module gestopt, omhooggetild en gecontacteerd. Na de finalisatie wordt de werkstukdrager automatisch uit het station geworpen.

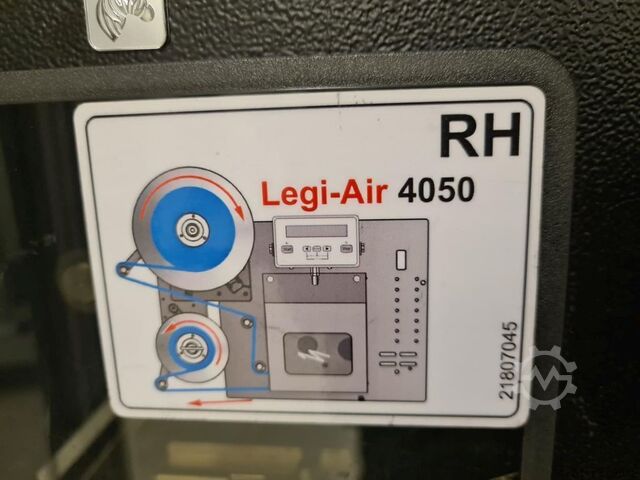

Legi-Air 4050 RH Label Print and Apply System met Zebra ZE500-4 printmodule

Motorisch aangedreven afroller voor grote rollen
Labelrollen met een diameter tot 430 mm

en 900 strekkende meter labelbaan garanderen lange, continue productieruns.

Tandemwerking zorgt voor een ononderbroken productie.

Dodpfxoibh Tke Aafeup
Applicatormatrijzen
Snel verwisselbare applicatormatrijzen maken de verwerking mogelijk van labelformaten variërend van kleine naamplaatjes tot DIN A5 EAN128 verzendlabels.

De Quick-Change-optie maakt formaatwisselingen in seconden mogelijk.

Veerbelaste applicatormatrijzen compenseren oneffenheden in het productoppervlak, waardoor een schone labelapplicatie gegarandeerd is.

Controller
Bluhm Weber Standaardcontroller

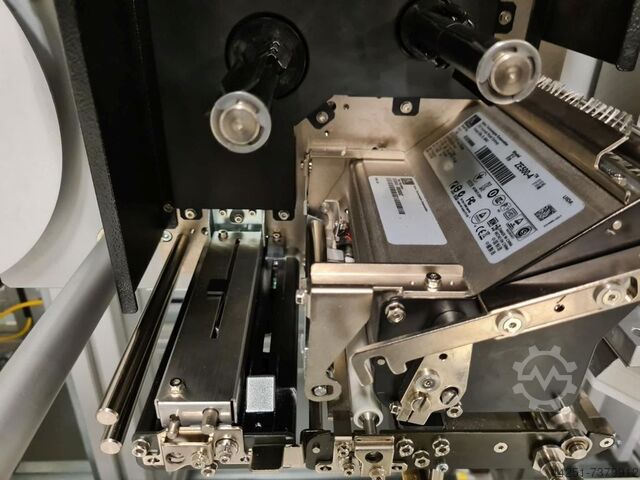

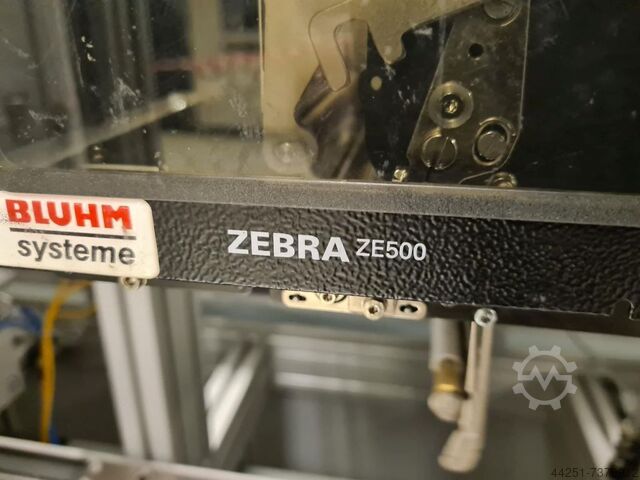

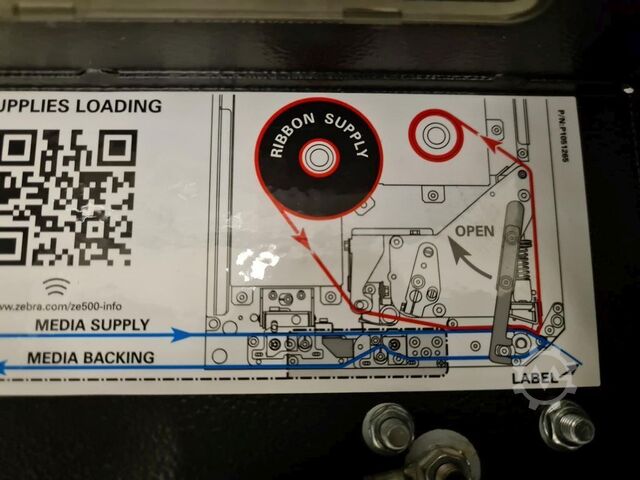

Zebra ZE500-4 Printmodule Labelprinter

Standaardfuncties
• Printmethoden: Thermische transfer of Direct thermisch
• Oriëntatie: Rechts of Links
• Volledig metalen industriële constructie
• 16 MB SDRAM, 64 MB flashgeheugen
• Applicatorinterface
• Sensoren voor transmissieve en reflecterende media
• Multi-Level Element Energy Equalizer™ (E3™) voor hoge printkwaliteit
• Realtime klok
• Draaibaar display
• ZPL II™ – Universele taal voor Zebra printers

Technische specificaties

Maximale printbreedte
• 104 mm Mediaspecificaties
• Breedte label en drager: 16 mm tot 114 mm
• Minimale intreklengte: 13 mm
• Minimale niet-intreklengte: 6,5 mm
• Minimale lengte in streammodus: 6,5 mm
• Maximale lengte: 990 mm
• Maximale continue medialengte: 3810 mm mm

• Lintbreedte: 25,4 mm tot 107 mm Resolutie
• 8 dots/mm (203 dpi) of 12 dots/mm (300 dpi) Maximale printsnelheid
• 305 mm per seconde (203 en 300 dpi)

Technische specificaties
• Breedte: 245 mm
• Diepte: 379 mm
• Hoogte: 300 mm
• Gewicht: 15,4 kg
