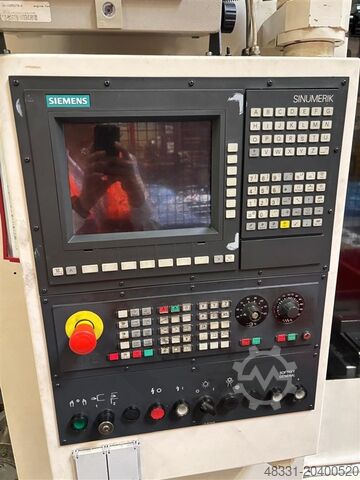

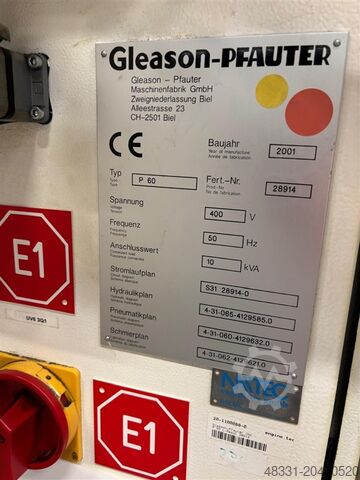

Horizontale tandwieloverbrengingsmachine

GLEASON-PFAUTER P 60

Toestand: gebruikt, Bouwjaar: 2001, Technische details: Wieldiameter - max.: 80/120 mm Module - max.: 2,5 Grootst toegestane toprondediameter: 65 mm Kleinst toegestane freesas-diameter: 22 mm Grootste vertande lengte: 140 mm Maximale lengte: 120 mm Asafstand verplaatsing (Z-as): 320/400 mm Afmetingen (lengte/breedte/hoogte): 3270 x 3240 x 2020 mm Machinegewicht ca.: 6 t P60 - Het compacte multitalent voor tandwielen, assen en wormwielen De P60 is de kleinste machine in de Gleason-serie horizontale tandwielvormfreesmachines. Dit multitalent freest niet alleen rechte tandwielen met alle module-profielen, maar is tevens de optimale oplossing voor het bewerken van stuurwielen en wormwielen. Uitgerust met automatisch laadsysteem, afzuiginstallatie, spaanafvoer, balanceerinrichting met 2 loopsteunen, procesbewakingssysteem Artec, type CTM-BT1.1 Itjdpoxrwpkjfx Ab Ror

Toestand: gebruikt, Bouwjaar: 2008, Draaidiameter 1000 mm Draairadius 1250 mm Draaihoogte 500 mm Besturing Siemens Sinumerik 840 D Werkstukspindelflens diameter 520 mm Werkstukspil-toerentalbereik 0-440 tpm Totale aansluiting 75 kW Machinegewicht ca. 25 t Benodigde ruimte ca. 5100 x 3034 x 4500 mm Ijdpfx Absw Rgcfs Rjtr Met slijpspindel Tafelslagen: -Z1/Z2 as 1000 mm, -X1/X2 as ca. 1300 mm Tafelsnelheid traploos regelbaar: -Z-as 0-30 m/min, -X-as 0-50 m/min -Voedingssnelheid traploos instelbaar 0,01–15 mm/min -Aanvoerslag afhankelijk 0,0005–0,1 mm -Werkstukspilpositionering C-as Uitrusting/toebehoren: -Slijpspindel -Kaiser africhter -Gereedschapmeetsonde -Filtersysteem -Met sproeikop-aansluitingen -2 Capto-houders -1 set klauwen voor klauwplaat -Technische documentatie

Toestand: werkplaatsgereviseerd (gebruikt), Bouwjaar: 1998, bedrijfsturen: 44.675 h, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 650 mm, verplaatsing Y-as: 450 mm, verplaatsingsafstand Z-as: 140 mm, spilsnelheid (max.): 60.000 rpm, spindelsnelheid (min.): 9.000 rpm, werkstukgewicht (max.): 800 kg, tafelbreedte: 860 mm, tafelbelasting: 1.500 kg, verplaatsingsafstand W-as: 635 mm, Uitrusting: documentatie / handleiding, Volledig gereviseerd en in perfecte staat volgens de originele specificaties en nauwkeurigheid. 6-assige X-Y-Z-C-U 7-assige CNC-draaitafel met losse kop als optie Besturing: Fanuc 15 MB Slijpspindel 60S, toerental 9.000 tot 60.000 tpm Hi-Cut-systeem met volledige behuizing CBN-vormfrees met Fischer-spindel en Dr. Kaiser-diamantschijf Deze machine staat onder stroom en is te bezichtigen in onze vestiging in Gals, Zwitserland Garantie van 6 maanden Itjdpfxswb Db Ue Ab Rsr Verzending, installatie en training kunnen worden verzorgd

Toestand: gebruikt, Bouwjaar: 2007, Draaidiameter 1400 mm Omloopdiameter 1600 mm Draaihoogte 500 mm Werkstuklengte - borenslijpen 300 mm Werkstuklengte - draaien 500 mm Besturing Siemens Sinumerik 840 D Werkstukspindel toerentalbereik 0-400 tpm Boringdiameter 100 - 500 mm Totale vermogensbehoefte ca. 185 kW Machinegewicht ca. 35 t Met slijpspindel Tafelslagen: - Z1/Z2-as 1000 mm - X1/X2-as ca. 1400 mm Traploos instelbare tafelsnelheid: - Z 0 tot 30 m/min - X 0 tot 60 m/min - Werkstukspindelflens diameter 520 mm - Toevoer snelheid 0,01 - 15 mm/min Uitrusting/toebehoren: - Slijpspindel - Kaiser aanzetgereedschap (dresser) - Gereedschapmeetprobe - Filtersysteem - Met spoeldouchaansluitingen - 2 Capto houders Isdpfsw Rf Slox Ab Retr - 1 set klauwen voor de klauwplaat - Technische documentatie

Toestand: gebruikt, Bouwjaar: 2006, Functionaliteit: volledig functioneel, Beschrijving Handmatig verstelbare kop en losse kop. Ideaal geschikt voor het bewerken van één type krukas met verschillende slagen werkstuk Lagerhartafstand van de buitenste hoofdlagers, max.: 920 mm Max. lengte rolarm (½ slag + radius contragewicht): 195 – 270 mm Maximaal. aantal bewerkbare lagers: 8 hoofdlagers, 6 penlagers Hoofdlagerdiameter, min/max.: 30/88 mm Naaflagerdiameter, min/max.: 30/84 mm Lagerbreedte, min.: 18,5 mm Slag, max.: 140 mm Lagerafstand, min.: 29,5 mm Diepwalsmachines Maximaal. diepe rolkracht: 30.000 N kop Vermogen hoofdaandrijfmotor: 20 kW Snelheid tijdens diepwalsen: 120 min¯¹ / 60 min¯¹ Snelheid tijdens het richten en rollen: 30 min¯¹ Iodpswm Elfefx Ab Rotr machine Gewicht inclusief hulpstukken: ca. 13.800 kg Afmetingen inclusief geïntegreerde schakelkast en hydrauliek (L/B/H) ca.: 4,5 x 2,5 x 2,2 m Maximaal. verwerkingshoogte: 1.100 mm

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2019, Kwaliteitswalsmachine, nauwelijks gebruikt bij de productie van krukassen, zo goed als nieuw Iedpfxexlr Ibo Ab Rotr
