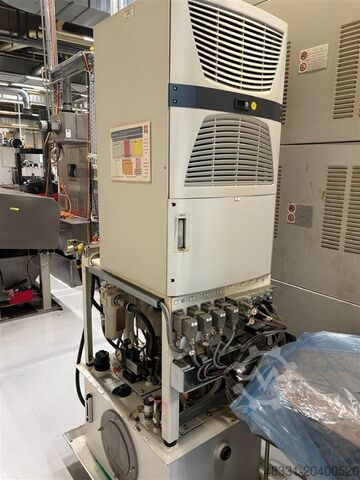

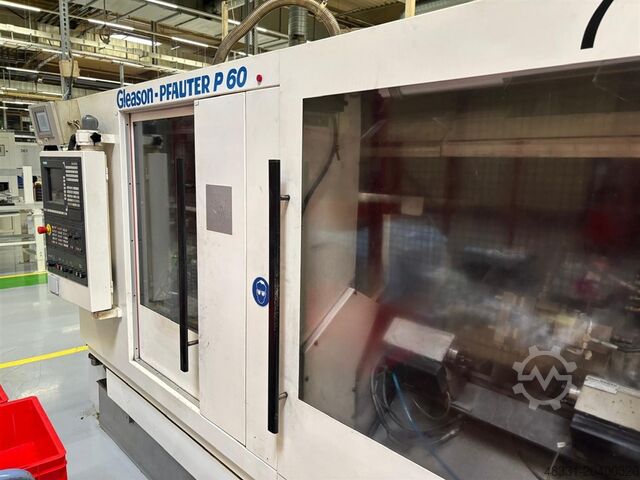

Horizontale tandwieloverbrengingsmachine

GLEASON- PFAUTER P60

Toestand: gebruikt, TECHNISCHE GEGEVENS - Max. werkstukdiameter: 80 [mm] - Z-as verplaatsing: 220 [mm] - Max. module: 2,5 - Max. toerental werkstukspindel: 3000 [omw/min] - Max. afmetingen steekfrees (diameter × lengte): 118 × 120 [mm] Dcodpfxsyuzgaj Ah Hel - Toerental van de freesspindel: 200–5000 [omw/min] - Schakelweg: 140 [mm] - Hoekverplaatsingen van de freeskop: -45/+115 [graden] - Benodigde ruimte: 2700/2180 [mm] - Machinehoogte: 2310 [mm] - Machinegewicht: 4800 [kg] TOEBEHOREN - Besturing: Siemens 840D PowerLine - Laadmanipulator

Toestand: goed (gebruikt), Bouwjaar: 2009, Functionaliteit: volledig functioneel, CNC draaibank TRAUB TNX 65/42 Bouwjaar: 2009 Besturing: Traub TX 8i-s TECHNISCHE GEGEVENS - Aantal spindels: 2 - Aantal assen: 12 - Aantal revolverkoppen: 2 HOOFDSPINDEL - Spindelneus: A2-6 - Spindelaandrijvingsvermogen: 24 [kW] - Spindeltoerental: 5.000 [tpm] - Max. stafdiameter: 65 [mm] - Max. diameter hoofdspindelklauwplaat: 175 [mm] - Minimale resolutie C-as: 0,001 [graden] TEGENSPINDEL - Spindelneus: A2-5 - Spindelaandrijvingsvermogen: 28 [kW] - Spindeltoerental: 7.000 [tpm] - Max. stafdiameter: 42 [mm] - Minimale resolutie C-as: 0,001 [graden] - X/Z-reisweg: 700 [mm] LINKER BOVENREVOLVERKOP - Aantal posities: 10 - Aantal aangedreven posities: 10 - X/Z-reisweg: 175 / 650 [mm] - Y-reisweg: +/- 40 [mm] - Gereedschapstype: VDI 30 Dsdpfx Ajyw H Szsh Hscl - Snelheid aangedreven gereedschappen: 6.000 [tpm] - Vermogen aangedreven gereedschappen: 5,5 [kW] RECHTER ONDERREVOLVERKOP - Aantal posities: 10 - Aantal aangedreven posities: 10 - X/Z-reisweg: 175 / 650 [mm] - Y-reisweg: +/- 40 [mm] - Gereedschapstype: VDI 30 - Snelheid aangedreven gereedschappen: 6.000 [tpm] - Vermogen aangedreven gereedschappen: 5,5 [kW] ELEKTRISCHE VOEDING - Voedingsspanning: 400 [V] - Totaal vermogen: 95 [kW] GEWICHT EN AFMETINGEN - Benodigde ruimte: 5.450 x 2.318 [mm] - Machinehoogte: 2.258 [mm] - Machinegewicht: 10.000 [kg] Nieuwe spindel sinds 04/26 TOEBEHOREN - 3-kleuren statuslamp - Koelvloeistoftank: RESY * met hogedrukpomp * met papierfilter - Spaanafvoer - Werkstukuitname - Onderdeelbandtransporteur

Toestand: gebruikt, Wieldiameter - max. 0-200 mm Dcedetuxa Uepfx Ah Hol Module - max. 25 Module - min. 0,5 met accessoires en ondertafel Bouwjaar ca. 1995

Toestand: gebruikt, Bouwjaar: 1992, Wieldiameter - max. 150 mm Wielbreedte 300 mm Module - max. 4,5 Module - min. Totaal benodigd vermogen 20 kW Machinegewicht ca. 6 ton Benodigde ruimte ca. m CNC-gestuurde horizontale tandwielkastmachine met werkstuklaadinrichting, type A 35 / 36 CNC, bouwjaar 1992 Werkstuk-Ø / wieldiameter bij automatisch laden max. 150 mm Werkstuk-Ø bij handmatig laden max. 200 mm Max. Werkstuklengte ca. 400 mm Freeslengte axiaal (Z-as) 300 mm Modulebereik HSS/HM-frees 3 / 4,5 mm Aantal tanden min./max. 2-999 Asafstand gereedschap-werkstuk min./max. 0 - 190 mm Werkstuksnelheid max. 0-350 omw/min Freesslede links/rechts zwenkbaar 50 / 60 ° Afmeting frees Ø x lengte 102 x 230 mm Max. verplaatsing frees (Y-as) 100 mm Radiale sledeverplaatsing max. (X-as) 10-150 mm Max. verplaatsing achterfrees (W-as) 420 mm Freessnelheid max. 0 - 1.500 tpm Aanzetbereiken voor alle assen variabel 3,5 of 4 m/min. Spindelaandrijving ca. 8,8 kW Totale aandrijving ca. 20 kW - 220 V/400 V / 50 Hz Gewicht ca. 6.000 kg Accessoires / speciale uitrusting: MIKRON - CNC-besturing type 788- (BWO) met scherm voor in totaal 8 assen (ABC, WYZ en WV) met dialoogprogrammering voor het maken van verschillende verschillende tandwielcycli zoals schuine vertanding, worm- en wormwielvertanding worm- en wormwielvertanding, kroonvertanding, met en zonder schakelen, evenals andere subprogramma's. Zware schakelfreeskop met hoge freessnelheden en lange schakelweg, ook voor 2 frezen, met snelspansysteem en hydraulische tegenlager, Dsdpfxst Hwxbs Ah Hocl Werkstukkop ( C ) met snelspansysteem ( spantanghouder ) Zware losse frees met 420 mm slag (W), in combinatie met een automatische werkstuklader. automatische werkstuklader van GÜDEL-Zwitserland met lineaire portaallader lineaire portaallader met een slag van ca. 1000 mm (V), zwenkbare dubbele grijper met bekken voor laden en ontladen van asvormige werkstukken, (momenteel ca. 60 lang x 25 Ø x module 1,5) m, maar zonder werkstukaflegapparaat. Aparte koelunit met magnetisch spanentransport, Uitgebreide bekleding rondom met schuifdeuren, 2 machines met werkstukmarkeerinrichting van BORRIES, verder helaas geen accessoires. accessoires

Toestand: gereviseerd (gebruikt), Functionaliteit: volledig functioneel, De Klingelnberg PKE 300 H (PSKE 900) conische tandwieltestmachine is ontworpen als een universele machine voor de flexibele bewerking van tandwielen en wordt gebruikt voor walsproeven met enkele flank van conische tandwielen met evaluatie De afbeelding toont de machine in de huidige, gemoderniseerde staat. Beschrijving prestaties: Wieldiameter: 450 (300) mm Ashoek: 90 graden Hypoïdaal: +/- 60 mm Benodigde ruimte ca.: 1,4 x 0,8 x 1,5 mm Machinegewicht ongeveer: 1.100 kg Meer informatie over mogelijke opties, actuele aankoopprijs op aanvraag. Dcsdotncnhopfx Ah Hjl *Informatie, data zijn niet bindend, onder voorbehoud van voorafgaande verkoop

Toestand: gebruikt, Bouwjaar: 1969, Wieldiameter - max. 265 mm Wielbreedte 45 mm Module - max. 4 Module - min. 0,3 Diameter werkstuk - max. 300 mm Slaglengte max. 0-50 mm Slagpositieverstelling 25 mm Afstand werkspindel/spanvlak max. 170/245 mm Spindelhouder binnen MK 4 Tafelafmetingen 180 mm Tafelboring 95/75 mm Slagen per minuut 450 - 840 Totaal benodigd vermogen 10 kW Machinegewicht ca. 5200 kg Benodigde ruimte ca. m max. wiel-Ø (extern) ca. 265 mm * max. werkstuk-Ø met interne vertanding 300 mm max. wielbreedte 45 mm Modulebereik 0,3 - 4 Dodpfxet Hwruo Ah Hjcl Slaglengte 0 - 50 mm Aanpassing slagpositie 25 mm Afstand tafel tot spindel min./max. 170/245 mm Interne spindelhouder (buiten 90/50 binnen) MK 4 Tafelgrootte 180 mm Tafelboring 95 / 75 mm Dwarsverplaatsing tafel ca. 175 mm Slagfrequentie traploos 450 - 840 slagen/min Aanzetbereik 0,09 - 0,6 mm/slag Rondvoeding 2722 - 681 slagen/snijwiel omw. Totale aandrijving 10 kW- 380 V -50 Hz Gewicht 5.200 kg Accessoires / speciale uitrusting * Keuzeschakelaar voor verschillende werkprogramma's en handmatige bediening * Multi-snij-inrichting voor opruwen/afwerken/vuren * Hydraulische externe werkstukkleminrichting gemonteerd op de tafel gemonteerd op de tafel - deze is inwendig getand (een soort spantanghouder) * Aparte schakelkast en gescheiden hydraulica * hydrostatische rechte geleiding met olieterugkoeler, apart * zijwaartse verplaatsing van de tafel voor een optimale heffing van de ram * traploze slagregeling via GS-motor * ingebouwd koelsysteem * Instelbare pulsteller voor precieze uitschakeling van de tafel met digitale display na elke snede * verschillende wisselwielen

Toestand: gebruikt, Bouwjaar: 2006, Werkstukdiameter: 5 - 1.000 mm Modulebereik: 0,2 - 25 Inclinatiewinkel < 90 ° Besturing: Wenzel GearTec Diameter planschijf: 750 mm x-as: 1.200 mm y-as: 550 mm z-as: 1.000 mm Totaal benodigd vermogen: 6,5 kW Machinegewicht ca. 11 t Benodigde ruimte ca. 3,30 x 3,15 x 2,70 m Beheert de volgende programma’s: BMain, FPDFPPostAction, GrafTool, TAlign, TAnalyse, TApplication, TCali, TCut_INPUT, TCut_MEAS_EVAL, TGear_INPUT, TGear_MEAS_EVAL, Dodpfeyvvlbox Ah Hocl THob_INPUT, THob_MEAS_EVAL, TMesblatt, TPlot, TRoot_INPUT, TShaft_INPUT, TShaft_MEAS_EVAL, TStat, TStylus, WMI, wingeco.

Toestand: gebruikt, Bouwjaar: 1980, Wieldiameter - max. 400 mm Wielbreedte NA mm Djdpfx Ahst Hw Ebe Hscl Module - max. 5 Module - min. Totaal benodigd vermogen kW Machinegewicht ca. t Benodigde ruimte ca. m Handmatige walsbank met twee flanken

Toestand: uitstekend (gebruikt), Bouwjaar: 2007, Wieldiameter - max. 400 mm Machinegewicht ca. 4 t A A N B O D Wij kunnen u, behoudens vergissingen en tussentijdse verkoop, vrijblijvend het volgende uit voorraad aanbieden: KLINGELNBERG Enkel- en dubbelvlak tandwielcontrolemachine met structurele geluidsmeting Type R 30 Bouwjaar 2007 _____ Werkstuk – Buiten diameter min. / max. 36 /300 mm Hartafstand werkstuk – tegenwiel 135 - 290 mm Max. spilsnelheid 3.000 omw/min Max. aandrijfkoppel tot 2196 omw/min 20 Nm Max. aandrijfkoppel 2196 – 3.000 omw/min 14,7 Nm Spilaandrijving 4,62 kW Totaal vermogen ca. 10 kW - 400 V - 50 Hz Gewicht ca. 4.000 kg Toebehoren / Speciale uitrusting • De machine is een universele looptestmachine ontworpen voor de volgende testmethodes: o Enkelvlak-tandwielcontrole o Dubbelvlak-tandwielcontrole o Structurele geluidsmeting bij enkel- en dubbelvlakcontact Dsdjxvdryspfx Ah Hscl o Spiraallijntest bij dubbelvlakcontact • WINDOWS PC-besturing voor het registreren en analyseren van meetgegevens met de testsoftware NoisyS32 • SIEMENS bedieningspaneel voor bediening van de machine en evaluatie van de testcycli • Complete omkasting met elektrisch bewaakte schuifdeuren • Aangebouwde schakelkast, diverse toebehoren, bedieningshandleidingen • Momenteel ontbreekt helaas de "licentie-dongle" voor het vrijgeven van de meetsoftware. We hopen deze nog van de vorige eigenaar te ontvangen. Staat : Zeer goede staat! Vrijwel ongebruikt! Binnenkort: Klik hier voor een video van de machine: Levering : uit voorraad, direct beschikbaar, FCA Metzingen Betaling : netto – na ontvangst van de factuur Altijd een ruim aanbod van tandwielmachines op voorraad – geef gerust uw gewenste specificaties door!

Toestand: gebruikt, De Klingelnberg GKP 90 kegelwielen-testmachine is als universele machine ontworpen en wordt ingezet bij fabrikanten van tandwielen en aandrijftechnologieën voor geluids- en contactbeeldtesten aan kegelwielen en hypoïdewielen. Technische gegevens Diameter: 540 (400) mm Djdpoxpq Nlefx Ah Hjcl Hypoïde: ±50 mm Pignonspindel Dm: 90 mm Afmetingen: 1.800 x 1.800 x 1.600 mm Machinegewicht: ca. 2.800 kg *Alle informatie is vrijblijvend, tussentijdse verkoop voorbehouden Bijzondere kenmerken: De machine is bedoeld voor geluids- en contactbeeldtesten van kegel- en hypoïdewielen met alle vertandingen. Door simulatie van bedrijfsomstandigheden, het toepassen van verschillende toerentallen en het wisselen van belastingstoestanden voor aandrijving en uitloop kan de optimale inbouwmaat in stilstand worden bepaald. • Digitale weergave van de actuele waarde op 2 assen • Traploze toerentalregeling via frequentie-omvormer • Elektrisch beveiligd en afneembaar beschermrooster • Accessoires – groot aantal werkstukopnames • Conditie: zeer goed
