Verticaal bewerkingscentrum

YCM 5-Achsen UV650

Toestand: goed (gebruikt), Bouwjaar: 2003, Functionaliteit: volledig functioneel, ingangsspanning: 400 V, verplaatsingsafstand X-as: 780 mm, verplaatsing Y-as: 560 mm, verplaatsingsafstand Z-as: 560 mm, werkstukgewicht (max.): 4.000 kg, aantal posities in het gereedschapsmagazijn: 120, controllerfabrikant: Heidenhain, totale hoogte: 2.800 mm, totale lengte: 6.000 mm, totale breedte: 6.000 mm, totaalgewicht: 12.000 kg, tafel lengte: 630 mm, tafelbreedte: 500 mm, controller model: iTNC530, nominaal (schijnbaar) vermogen: 61 kVA, snelle verplaatsing Z-as: 50 m/min, snelle verplaatsing X-as: 50 m/min, snelle verplaatsing Y-as: 50 m/min, spilsnelheid (max.): 18.000 rpm, spindelsnelheid (min.): 20 rpm, tafelbelasting: 4.000 kg, spiluren: 19.500 h, Uitrusting: spanenafvoer, toerental traploos regelbaar, DMG DMC 60T RS3 met Heidenhain iTNC 530 zonder onderhoudsachterstand, in goede staat Ideale machine voor onbemande bewerking, geometrisch binnen de toleranties van een nieuwe machine. De machine kan ter plaatse worden geïnspecteerd en gemeten. Machinegegevens: Machineomschrijving: Bewerkingcentrum met palletmagazijn Fabrikant: DMG MORI Model: DMC 60T RS3 Bouwjaar: 2005 Conditie: goed Uitrusting: Directe positieterugmelding op X/Y/Z (glaslinialen) Spaanafvoerband IKZ-installatie 40 bar Afzuiging NC-rondtafel Gereedschapsmagazijn met 120 posities Kdodpfx Ajrxrklsd Sen Heidenhain meetsensor draaiend inspectievenster IKZ 40 bar Signaallamp Spaanreiniging Bedrijfsmode 4 Technische gegevens Aantal assen: 5-assig Besturing: Heidenhain iTNC530 NC-rondtafel opspanvlak: 500 mm x 630 mm Gewicht: ca. 9.000 kg Spaanafvoerband: ja Koelmiddelinstallatie: ja Interne koelmiddeldoorvoer: ja Verplaatsingen en assen: X-as: 780 mm Y-as: 560 mm Z-as: 560 mm C-as: 360° B-as: -90°/+12° Voedingssnelheden en snelverplaatsing: X-as: 50 m/min Y-as: 50 m/min Z-as: 50 m/min B-as: - C-as: 30 m/min Motorspindel Toerental max.: 18.000 rpm Opname: HSK A63 Gereedschapswisselaar Automatische gereedschapswisselaar: ja Aantal magazijnposities: 120 Palletwisselaar 5 pallets

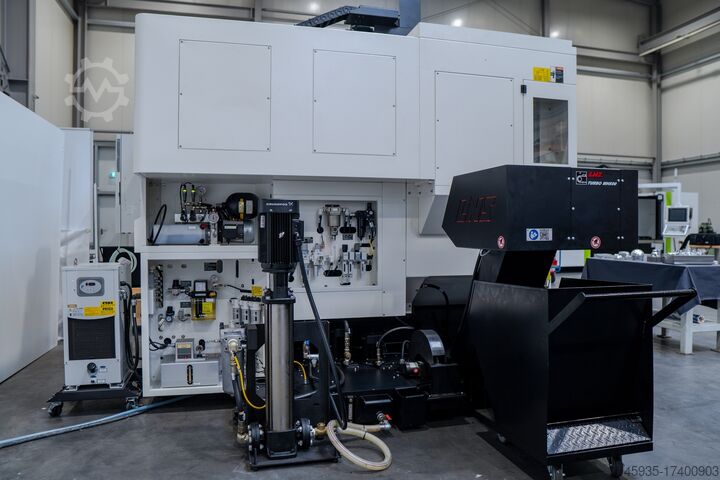

Toestand: gebruikt, Bouwjaar: 2005, x-verplaatsing 600 mm y-verplaatsing 500 mm z-verplaatsing 600 mm Besturing iTNC 530 Heidenhain Tafelopspanvlak 900 x 500 mm Traploze spindelsnelheden 0–12.000 tpm Spindelmotor 10 kW Gereedschaphouder SK40 DIN 69871 Ksdpfxsvxwq Ee Ad Ssdn Gereedschapsmagazijn: 24 Totale vermogensbehoefte 22 kW Machinegewicht ca. 6,4 t Benodigde ruimte ca. 5,3 x 3,5 x 3,5 m Spaanafvoer kratzband Koelmiddelinstallatie 3 pompen / patroonfilter Hogedrukpomp Grundfoss type CRK2-220/22 A-W-A-AUUV

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2023, bedrijfsturen: 100 h, Functionaliteit: volledig functioneel, machine-/voertuignummer: 77626220, meetbereik X-as: 500 mm, meetbereik Y-as: 700 mm, meetbereik Z-as: 400 mm, Crysta-Apex V574 Multi-Wire Dit is een compacte 3D CNC coördinatenmeetmachine met uitstekende prestaties, kostenefficiënt en biedt hoge nauwkeurigheid in diverse omgevingen. Klaar voor tactiele metingen, tastende scans en optische metingen, waaronder laserscanning. Voordelen: • Bewezen brugtype-constructie met zeer stijve luchtgelagerde geleidingen op alle assen. • Uitzonderlijke nauwkeurigheid • Hoge snelheid en acceleratie • Temperatuurcompensatie tussen 16°–26°C, inclusief het werkstuk (via 2 contactsensoren). • Extreem duurzame ABS-meetschaal, bestand tegen zware werkomstandigheden • Nieuwe UC480-controller met servicemonitor Technische gegevens: Meetbereik: • X = 500 mm • Y = 700 mm • Z = 400 mm Nauwkeurigheid (temperatuur tussen 16°–26°C, volgens ISO 10360-2:2009, L = gemeten lengte in mm) • Met SP25M: E0, MPE = (1,7+3L/1000) µm • Met TP200: E0, MPE = (1,9+3L/1000) µm • Met TP20: E0, MPE = (2,2+4L/1000) µm Dynamische prestaties (combinatie op 3 assen) • Reissnelheid (max.) = 519 mm/s Kdsdjy R Ey Ropfx Ad Sjn • Acceleratie (max.) = 2309 mm/s² Machineafmetingen en gewicht inclusief onderstel: • Breedte = 1082 mm • Lengte = 1548 mm • Hoogte = 2185 mm • Massa = 691 kg

Toestand: uitstekend (gebruikt), Bouwjaar: 2020, Functionaliteit: volledig functioneel, meetbereik X-as: 700 mm, meetbereik Y-as: 1.000 mm, meetbereik Z-as: 600 mm, MCOSMOS met GEOPAK-module (CAD-ondersteunde evaluatie). Software: MCOSMOS 3 CNC V4. Uitvoering: PH10MQ meetkop (incl. FCR25 snelwisselopname). SP25M scan meetsysteem met 5-delige tastermoduleset. MCOSMOS 3 CNC V4 incl. dongle (Wibu-Box). CAT1000PS V4 (CAD-vergelijking en evaluatie). Software-upgrade MCOSMOS-1 van V2 naar V4. GEO-EDM-extra module voor geërodeerde onderdelen. Onderdeel-programmagenerator en GEO-EDM-assistent. Kdsdsx H Nn Ropfx Ad Sjn

Toestand: gereviseerd (gebruikt), Bouwjaar: 2006, Functionaliteit: volledig functioneel, meetbereik X-as: 1.800 mm, meetbereik Y-as: 200 mm, meetbereik Z-as: 650 mm, werkstukgewicht (max.): 180 kg, We verkopen een gereviseerde Wenzel WGT350 XL tandheugelmeetmachine. De machine kan gebruikt worden om tandwielen en tandheugels te meten. - Max. Draaitafel werkstukdiameter = 5 tot 400mm - Max. Belasting draaitafel = 180kg - Reistijd X= 1800mm Y=200mm Z=650mm - Tegenhouder meetbereik = 20 tot 900mm - Module meetbereik van 0,5mm - Max. Max. reklengte = 1200mm - 6x tasterwisselaar incl. 6x SP600M schijven - Temperatuurcompensatie van de machine - Actieve luchtdemping van de machine - Productiejaar 2006 - Accessoires zoals driver, referentiekogel etc. zoals afgebeeld - Klauwplaat D=200mm met binnen- en buitenbekken De volgende softwaremodules zijn inbegrepen: - TMain - programmabeheer - TStylus - Tasterbeheer - TCali - Tasterkalibratie - TAmo - Berekende aspositiebepaling - TGear - Meetprogramma voor cilindrische tandwielen - TShaft - Programma voor afmeting, vorm, positie en scannen van onbekende contouren - contouren - TWorm - Wormmeetprogramma - TRack - Tandheugelsoftware - TReverse - De parameters van een onbekend tandwiel, module (mn), helixhoek (ß) en drukhoek (a), kunnen worden bepaald met TReverse. Kjdpfx Adovitkis Sedn kunnen worden bepaald met TReverse. - Statistisch programma, statistische evaluatie voor het testen van rechte tandwielen, conische tandwielen en wormwielen. worm testen Neem voor meer informatie contact met ons op via e-mail.

Toestand: uitstekend (gebruikt), Bouwjaar: 2006, x-verplaatsing 750 mm y-verplaatsing 210 mm z-verplaatsing 1150 + 100 mm Besturing: Fanuc MSX-701III Max. draaidiameter: 660 mm Max. draailengte: 1498 mm Wieldoorsnede boven dwarsslede max.: 400 mm Spindelsnelheid: 3000 tpm Gereedschapmagazijn met 40 posities Revolver met 10 stations Totale aansluitwaarde: 90 kVA Machinegewicht ca. 26,6 t Kdsdpfjy Spuuex Ad Ssn Benodigde ruimte ca. 5301 x 2997 x 2788 mm Capaciteit: Wieldoorsnede boven dwarsslede (gereedschapspindel 1): 750 mm Wieldoorsnede boven dwarsslede (revolver 2): 400 mm Max. draaidiameter (gereedschapspindel 1): 660 mm Max. draaidiameter (revolver 2): 275 mm Max. bewerkbare werkstuklengte: 1498 mm Max. stafmateriaal: 90 mm Verplaatsingen: X1-as (gereedschapspindel): 750 mm Y-as (gereedschapspindel): 420 (+/- 210) mm Z1-as (gereedschapspindel): 1635 + 100 mm voor gereedschapswissel B-as (gereedschapspindel): +/- 120°, volledige B-as 1° geïndexeerd en 0,0001° geblokkeerd X2-as (revolver): 195 mm Z2-as (revolver): 1525 mm SZ-as (tegenhouder): 1610 mm Snelle verplaatsingen: (X1,Z1) 50 m/min. / (Y,X2,Z2,SZ) 30 m/min. Hoofd- en tegenhouder: Traploos instelbare spindelsnelheden (spindel 1 + 2): 30-3000 tpm C-as (spindel 1 + 2): 0,001° Hoofdspindelmotor: 22/18,5 kW Tegenspindelmotor: 22/18,5 kW Koppel (spindel 1 + 2): 1000 Nm Schijfrevolver: Aantal gereedschapplaatsen: 10 Toerental aangedreven gereedschappen: 6000 tpm Aandrijfvermogen: 5,5/3,7 kW Freesspindelkop: Gereedschapsopname: HSK A63 Max. toerental: 12000 tpm Aandrijfvermogen: 18,5/11 kW Koppel: 120/44 Nm Gereedschapswisselaar: 40-voudig Gereedschapsdiameter 70/140 mm Gereedschapslengte 400 mm Gereedschapsgewicht 8/10 kg Totale aansluitwaarde 90 kVA Hoofdafmetingen (L x B x H): 5301 x 2997 x 2788 mm Machinegewicht 26,6 t Uitrusting/Accessoires: - Bovenste freesspindel (B-as), als volledige 4e as, positionering 0,0001° - 40-voudig gereedschapmagazijn - 10-voudige onderste revolver, alle stations aangedreven - 2 x 3-klauw snelwissel klauwplaat KNCS-N 315/91 - KNOLL hogedrukkoelmiddelinstallatie, drukinstellingen 12/25/35/45/55/62 en 72 bar, met onderhoudsvrij rotatiefiltersysteem - Spanentransporteur - Blaassysteem voor hoofdspindelklauwplaat (geregeld via M-functie) - Blaassysteem voor gereedsnijsnede (geregeld via M-functie) - Koelmiddelspistool incl. accessoires - Olie-nevel afzuiging - Direct meetsysteem X1, X2, Y-as - Staafaanvoer-interface - Dubbele voetschakelaar voor beide spindels - Eiland- en pocketprogrammering voor MAPPS - High speed fixed cycle voor MAPPS - Programmageheugenuitbreiding tot 8 MB - Programma herstart - 3-staps signaallamp - Memory card 512MB (CF Card) - Meetarm (afbeelding) gereedschapsmeting in de machine - Gereedschaphouder + kist, reduceerhulzen, aangedreven gereedschappen - Spannklauwenset - Spantangenset

Toestand: uitstekend (gebruikt), Bouwjaar: 2007, machine-/voertuignummer: 22049, Functionaliteit: volledig functioneel, CNC horizontaal bewerkingscentrum MAZAK HC NEXUS 5000-II + PALLETECH (6 pallets) Productiejaar 2007 Kedpfopm Igzox Ad Sodn Besturing Mazatrol Matrix verplaatsingen: X-as: 730 mm Y-as: 730 mm Z-as: 740 mm Afstand spilneus tot midden pallet 70-810 mm Afstand hartlijn spindel tot palletoppervlak 100-830 mm Palletafmetingen 500 x 500 mm Max. werkstukafmetingen Ø800 x 1000 mm Pallet belastbaar tot 700 kg Hoofdspil 30 kW Max. spindelsnelheid spindelsnelheid 18.000 tpm Spindelkegel BT-40 Gereedschapsmagazijn met 120 gereedschapsplaatsen NC-indexeertafel, 1° resolutie Lengtemeetsysteem gereedschap - Laser Renishaw NC4 Spanentransporteur, Tecnoforme Koeling door de spindel Koelvloeistoftank met 300 micron rotofilter 18 bar hogedrukpomp Afneembaar handwiel Palletech-palletsysteem met 6 pallets en een opzetstation CE-keurmerk

Toestand: nieuw, Bouwjaar: 2026, verplaatsingsafstand X-as: 2.800 mm, verplaatsing Y-as: 1.900 mm, verplaatsingsafstand Z-as: 1.500 mm, ROTAMILL 2819 MT met kopwissel. Machinesamenstelling: - Technologiepakket draaien - 6-assige uitvoering - Kopwisselfunctionaliteit - 3-klauwplaat met individuele verstelling - NC-draaitafel, Ø1.800 mm 300 min-1 - NC-vorkfreeskop M-serie (A- en C-as) - Freesspindel CYTEC CST-42-180-S - Gereedschapskettingmagazijn, 54 plaatsen, HSK-A(T)63 - CNC-besturing HEIDENHAIN TNC 640 Kdodpfx Aotwatdsd Son - Omschakeling tussen koelmiddeltoevoer en persluchttoevoer - Werkstukmeting, taster BLUM TC 60 - Kinematica 3D-calibratiesoftware – Heidenhain - Kinematica gereedschapskoffer - CAD-import (.step; .iges; .dxf) - Remote onderhoud (teleservice) - Bediening- en onderhoudstraining (1 dag), exclusief reis- en verblijfskosten - Laad- en (zeewaardige) verpakkingskosten FCA Jülich volgens Incoterms 2020 - Inbedrijfstelling binnen Duitsland incl. reis- en verblijfskosten Technische gegevens: Verplaatsing X-as = 2.800 mm Verplaatsing Y-as = 1.900 mm Verplaatsing Z-as = 1.500 mm Voeding in X, Y en Z = 50 m/min Versnelling in X, Y en Z = 4 m/s2 Voedkracht in X, Y en Z = 10.000 N NC-draaitafel - Tafelblad, standaard = Ø 1.800 mm - Storingscirkel diameter = Ø 2.200 mm - Tafelbelasting – frezen, max. = 6.000 kg Aandrijving C1-as – draaitafel HS - Draaibereik = eindeloos - Toerental, max. = 300 tpm - Nominaal koppel = 7.473 Nm - Klemmoment = 13.000 Nm NC-vorkfreeskop M-SERIE Aandrijving A-as - Zwenkbereik = ±110° (60 tpm) - Motorsnelheid, max. = 100 tpm - Voeding, max. = 600°/s - Nominaal koppel = 840 Nm - Klemmoment = 4.000 Nm Aandrijving C2-as - Zwenkbereik = ±360° - Motorsnelheid, max. = 65 tpm - Voeding, max. = 390°/s - Nominaal koppel = 1.020 Nm - Klemmoment = 4.000 Nm Freesspindel CS-42-180 S (*) - Vermogen, S1 (S6-40% ED) = 42 (53) kW - Nominaal toerental = 2.000 tpm - Koppel, S1 (S6-40% ED), max. = 201 (253) Nm - Toerental, max. = 12.000 tpm - Gereedschapsopname = HSK-A63 Nauwkeurigheden / volgens VDI / DGQ 3441 - P (X,Y,Z) = 0,012 mm - P (C, A) = 5" - Ps (X,Y,Z) = 0,008 mm - Ps (C, A) = 3" Gereedschapskettingmagazijn met dubbele grijper - Gereedschapsplaatsen = 54 - Gereedschapsopname = HSK-A63 - Plaatsafstand = 110 mm - Gereedschapsdiameter bij volledige bezetting = Ø 105 mm - Gereedschapsdiameter, max. = Ø 150 mm - Gereedschapslengte, max. = 300 mm - Gereedschapsgewicht, max. = 8 kg Benodigde ruimte & Gewicht Lengte (X) = 6.830 mm Breedte (Y) = 6.970 mm Hoogte (Z) = 5.150 mm

Toestand: uitstekend (gebruikt), Bouwjaar: 2011, Functionaliteit: volledig functioneel, tafel lengte: 1.200 mm, tafelbreedte: 600 mm, spilsnelheid (max.): 12.000 rpm, tafelhoogte: 560 mm, tafelbelasting: 900 kg, Machine met nieuw gereviseerde en nooit gebruikte spindel Aangedreven en beschikbaar voor inspectie en testen Smering door spindel 30 gereedschappen Heidenhain 530 Kdsdpfxsrb Amlo Ad Sjn

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2010, Werkstukdiameter: 500 mm, werkstukhoogte: 730 mm, X/Y/Z-assen verplaatsing: 630 mm/765 mm/600 mm, A-as: -120°/+30°, C-as: +/-360°, max. tafelbelasting: 500 kg, spindelopname: HSK-A63, toerental: 18.000 tpm, snelverplaatsing: 52 m/min, voeding: 52 m/min, rondtafel diameter: 610 mm, gereedschapsplaatsen: 30, besturing: Mazak Mazatrol Matrix. Documentatie aanwezig. Bezichtigen ter plaatse mogelijk. De machine bevindt zich in China. Kjdpsx Aunxjfx Ad Sjdn
