CNC Draaibank

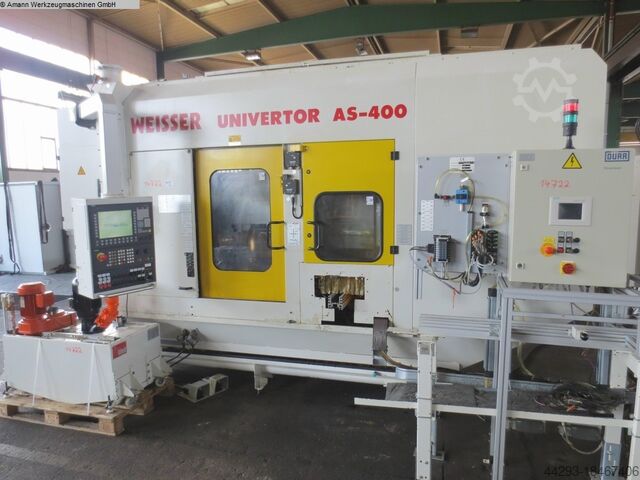

WEISSER Univertor AS 400

Toestand: gebruikt, Bouwjaar: 2008, draaicirkeldiameter 250 mm draailengte 400 mm Siemens 840 D-regelsysteem schommeldiameter max. 300 mm Werkstuklengte - max. 400 mm reis - x 280 mm Voedingsbereik x - richting - 30 m/min snelle traverse X-as 30 m/min reizen - z 1150 mm invoerbereik z-richting mm/min snelle traverse Z-as 60 m/min spindellager diameter 90 mm Blodpfx Abjvxwqrs Uop spindelkop volgens DIN 55026 - formaat A6 snelheid 1 - 5000 tpm Capto C4 gereedschapshouder totaal benodigd vermogen 45 kW Machinegewicht ca. 11 t Ruimtebehoefte ca. 7,0 x 5,0 x 3,2 m CNC-draaibank met SIEMENS SINUMERIK 840D-besturing, schroeftransporteur met spaanbreker en retourpompstation, NC-steady SMW-SLU-1-OLD Ø10-70mm, 12-stations gereedschapsrevolver SAUTER 0.5.440.220, NC-achterkop, Artis breukbewaking, ophalen en laden via pallettransportband. Zonder koelsysteem, aangesloten op centrale toevoer. De machine kan onder spanning worden gedemonstreerd.

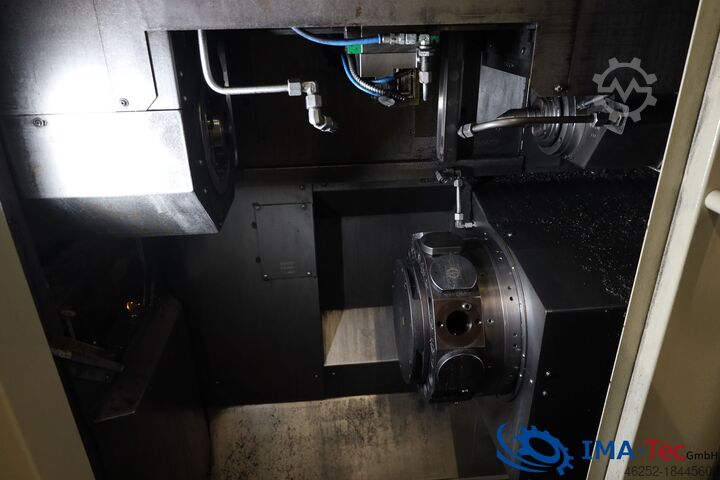

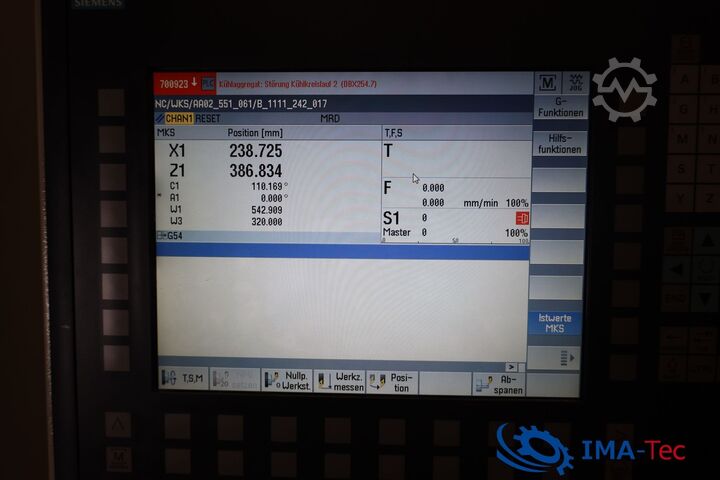

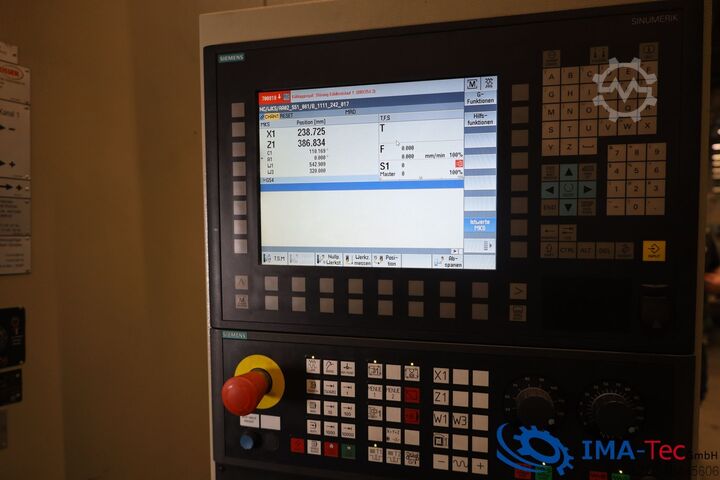

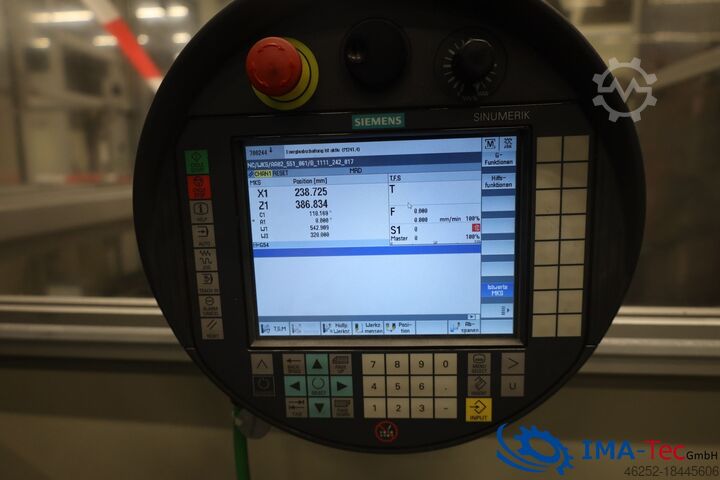

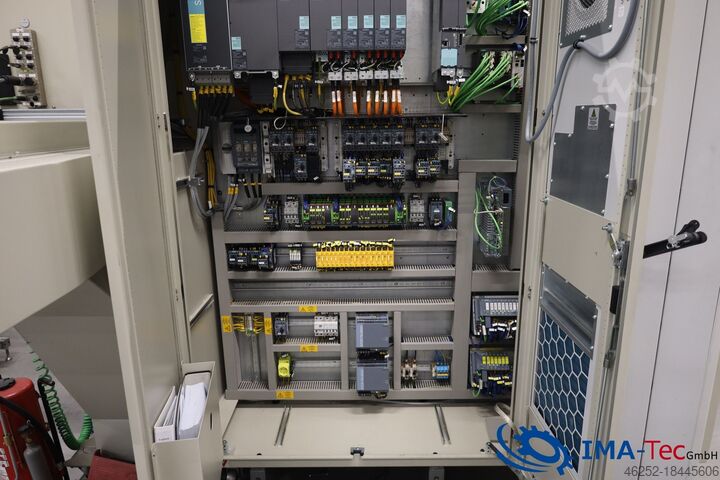

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2019, Functionaliteit: volledig functioneel, machine-/voertuignummer: 1 770 58 449, draailengte: 740 mm, draaidoorsnede: 160 mm, spilsnelheid (max.): 4.500 rpm, spindelsnelheid (min.): 1.500 rpm, verplaatsingsafstand X-as: 280 mm, verplaatsingsafstand Z-as: 1.130 mm, spil-motorvermogen: 30.000 W, snelle verplaatsing X-as: 30 m/min, snelle verplaatsing Z-as: 60 m/min, toerental (min.): 1.500 rpm, toerental (max.): 4.500 rpm, totale hoogte: 2.950 mm, totale lengte: 4.350 mm, totale breedte: 2.550 mm, aanvoer lengte X-as: 280 mm, voedingslengte Z-as: 1.130 mm, aanvoersnelheid X-as: 30 m/min, voedingssnelheid Z-as: 60 m/min, type ingangsstroom: driefasig, koppel: 191 Nm, totaalgewicht: 12.000 kg, buitendiameter van de klauwplaat: 215 mm, spilneus: A6, montagediameter: 40 mm, Technische gegevens UNIVERTOR AS90/400 (Duits) Fabrikant: J.G. WEISSER SÖHNE GmbH & Co.KG Type: UNIVERTOR AS90/400R RT Algemene kenmerken: Machine type: Horizontale as draaicentrum met pick-up belading Toepassing: Complete bewerking van assen en rotatiesymmetrische componenten Laden: Geïntegreerde pick-up automatisering Bewerkingstypen: groen draaien, hard draaien, ruwen, nabewerken Gereedschapsdrager: 12-weg revolver met elektrische aandrijving (VDI 40) Extra opties: Aangedreven gereedschappen, roterend draaien, NC verstelbare bril, meettaster Hoofdspil: spindellager diameter: 90 mm Spindelflens: A6 volgens DIN 55026 Aandrijfvermogen (100/40% ED): 18/23 kW of 23/30 kW Nominaal toerental: 1.500 tpm Maximale snelheid: 4.500 tpm Koppel (100/40% ED): 115/146 Nm of 151/191 Nm Reispaden en assen: Max. draaicirkeldiameter: 160 mm Max. boordiameter: 215 mm Afstand tussen de centers: Max. 740 mm Verplaatsing X/Z-as: 280 mm / 1.130 mm Max. voedingskracht X/Z (40% ED): 10 kN / 8 kN Max. processnelheid X/Z: 30 m/min / 60 m/min Bodpfevw Slhox Ab Uslp losse kop: contactkracht: 850 daN Centreerpunthouder: MK4 Max. snelheid: 4.500 tpm Afmetingen en gewicht: Afmetingen van de machine (L×B×H): 4.350 × 2.550 × 2.950 mm Gewicht: 12.000 kg

Toestand: gebruikt, Bouwjaar: 2005, Diameter draaien 250 mm draailengte 400 mm Besturing Siemens 840 D Draaidiameter max. 300 mm Verplaatsingsbaan - x 280 mm Aanzet X-as 0,1 - 30.000 mm/min ijlgang X-as 30 m/min Verplaatsingsbaan - z 1.150 mm Aanzet Z-as 0,1 - 60.000 mm/min. ijlgang Z-as 60 m/min Spindellagerdiameter 90 mm Spilkop volgens DIN 55026 - bouwgrootte A6 Toerental 1 - 5.000 tpm Gereedschapskoepel - aantal stations 12 Capto C4 gereedschapshouder Totaal benodigd vermogen 45 kW Bjdpewuuwtofx Ab Uslp Machinegewicht ca. 11 ton Benodigde ruimte ca. 7,0 x 5,0 x 3,2 m CNC-draaibank met SIEMENS SINUMERIK 840D-besturing, schroeftransporteur met spaanbreker en retourpompstation, NC-steun SMW-SLU-1-OLD Ø10-70mm, 12-positie gereedschapsrevolver SAUTER 0.5.440.220, NC-achteraanslag, Artis breukbewaking, pick-up laden via pallettransportband. Zonder koelsysteem, was aangesloten op centrale voeding. De machine kan onder stroom worden gedemonstreerd.
