Draaibank voor lamineringspakket

SMT Drehbank 80001350

SMT Draaibank 80001350
De machine is ontworpen en vervaardigd voor de productie van rotorassen voor elektrisch gereedschap.

De machine is ontworpen en vervaardigd om de volgende bewerkingen automatisch uit te voeren.

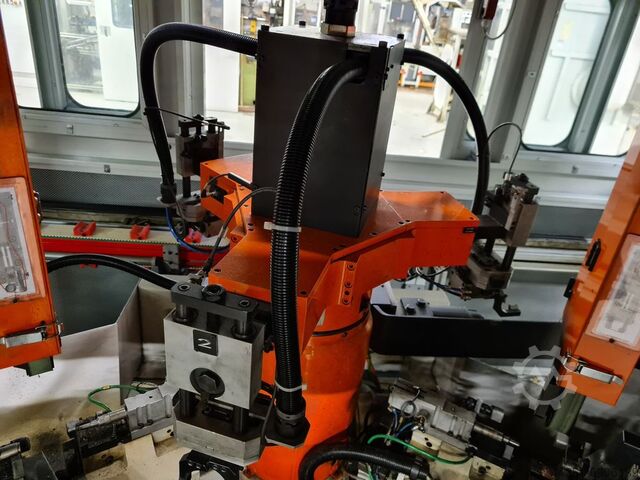

- Automatisch laden/ontladen van onderdelen van/naar gereedschapsdragers met een pick & place unit tussen de asuiteinden.
- Ringzitting draaien + commutator naar voren + commutator draaien.
- Ring assemblage - commutator zijde
- Ringassemblage - aandrijfwielzijde

De machine heeft verschillende productieprogramma's om verschillende onderdelen te produceren.
Elk programma komt uniek overeen met één schachttype

Technische gegevens

Armatuur as lengte van tot 92,5 - 163,1 mm
Diameter lagertap commutatorzijde 8; 10; 12,5 mm
Aandrijfzijde 12; 8 mm
Min. beschikbare lengte lagerpositie 3,6 mm
Verpakkingsdiameter 52; 55; 59 mm

Afmetingen ring
Buitendiameter 40 - 57,4 mm
Csdpohw Emqefx Afvjrh
Binnendiameter 37,4 - 56 mm
Ring breedte 4 - 8 mm
Diameter ringzitting 44 - 50 mm
Oppervlakte ringzitting Rz 20 mm

Voornaamste afmetingen en gewicht van de machine
Lengte machine 2870 mm
Breedte machine 2600 mm
Hoogte machine 2530 mm
Machinegewicht 5000 kg

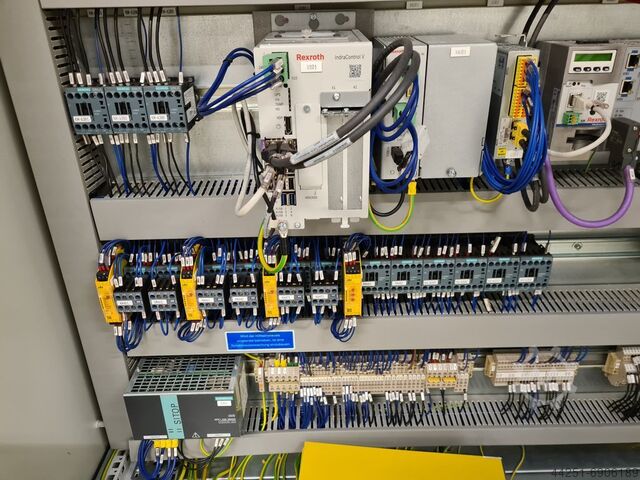

Elektrische installatie
Nominale stroom 10 A
Nominale spanning (AC) 400 V
Nominaal vermogen 7 kVA
Nominale frequentie 50 Hz

Pneumatische installatie
Nominale druk 5 bar
Maximale druk 10 bar
