Driemansklem

RÖHM 3538

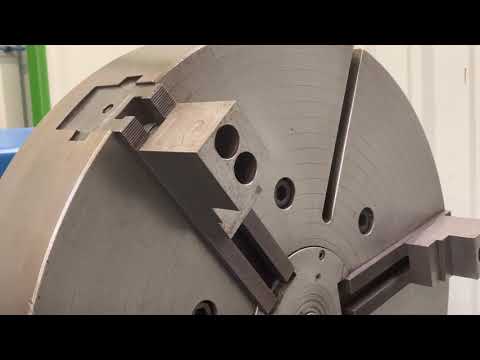

Toestand: direct inzetbaar (gebruikt), Zelfcentrerende 3-klauwplaat 800mm Nkedpfx Adsv H T E Ijbsu

Toestand: gebruikt, Technische details: Diameter: 600 mm Doorgang: 250 mm Breedte: 100 mm Njdpfx Aju N Ez Dodboku Snelheid: 500 rpm Machinegewicht ca.: 175 kg 3-klauwhouder met buitenbekken met flensmontagemaat Ø 340 x 7mm; steekcirkel Ø 288mm, 3 boringen Ø 21mm met verzinkboor Ø 31,5 x 20mm Rotatiebereik min./max.: Ø 200 / Ø 500mm Uitrusting: 1 set binnenbekken 1x spansleutel *

Toestand: uitstekend (gebruikt), Motoraangedreven draaitafel Traploze draaitafel (pitch 0,001°) Fabrikant: Rückle Type: PKT 6 Klemoppervlak: 1600 mm x 1600 mm Nsdpfx Asif Rlbjdbjku Slag in lengterichting: W-as = 1000 mm Staat: Zeer goed (gebruikt)

Toestand: gebruikt, Bouwjaar: 2009, x-verplaatsing 800 mm y-verplaatsing 800 mm z-verplaatsing 800 mm Besturing SIN840D Spindeltoerentallen – traploos 5 – 10.000 tpm Aandrijfvermogen 40% ED 38,00 kW Aandrijfvermogen 100% ED 25,00 kW Koppel bij 40% / 100% ED 288 / 187 Nm Spindelopname HSK 100 Voeding X/Y/Z-as 0 – 60.000 mm/min Snelgang X/Y/Z 60,00 m/min Voedingskracht X/Y/Z 12,00 kN B-as 180 x 0,001° Snelgang B-as 10,00 tpm Paletmaat 800 x 630 mm Tafelbelasting 0,80 t Nkedpfxex Tiy Tj Adbou C-as 360 x 0,001° Tafeltoerentallen traploos 1 – 800 tpm Aandrijfvermogen – tafel 13,85 kW Koppel op de rondtafel max. 1.550 Nm Gereedschapsmagazijn: kettingmagazijn 60 posities Gereedschapsdiameter 110 mm Gereedschapsdiameter met 2 vrije plaatsen 230 mm Gereedschapslengte max. 450 mm Gereedschapsgewicht max. 30,00 kg Totale vermogensbehoefte 80,00 kW Machinegewicht ca. 18,00 t Benodigde ruimte ca. 7,50 x 5,50 x H3,50 m 5-assig bewerkingscentrum met SIEMENS Sinumerik 840D-besturing, bandfilterinstallatie 980 l, spaanafvoersysteem, koelmiddel door de spindel, afzuiging, BLUM gereedschapsmeting, meettaster, bedrijfsmodus 4, gereedschapsconusreiniging, klemhydrauliek met proportioneel ventiel.

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2019, Functionaliteit: volledig functioneel, draaidoorsnede: 1.500 mm, Veelzijdig draai- en bewerkingscentrum voor volwaardig draaien en complexe boor- en freeswerkzaamheden. Draaidiameter 1500 mm Hartafstand 4500 mm X-slag 1000 mm Y-slag 350 mm Z-beweging 5000 mm - 4-baans bedmachine - krachtige kop met spelingvrije C-as Njdpowkqhgjfx Adbsku - Volledig frezen in 3 assen (Y-as = 340 mm) - Direct meetsysteem in elke CNC-as - Traploos verstelbare motorfreesspindel - Klaaßen motorfreesspindel 37kW/4000 tpm/330 Nm (S1) - Automatische gereedschapswissel voor draai- en freesgereedschappen - Vaste steunen en losse kop volledig verplaatsbaar - Interne freeskop - Slijpondersteuning - Uitgebreide accessoires beschikbaar De machine is regelmatig onderhouden en verkeert in zeer goede technische staat. Er zijn technische tekeningen en stuklijsten voor de componenten en samenstellingen van de machine. Voor alle componenten van de machine is documentatie en technische informatie beschikbaar. Gegevens beschikbaar.

Toestand: uitstekend (gebruikt), Planschijfdiameter 1000 mm Spindelopname DIN 55027 - maat 11 Gewicht 520 kg Nsdpswgk Ilofx Adbjku Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel

Toestand: nieuw, verplaatsingsafstand X-as: 2.000 mm, verplaatsing Y-as: 2.050 mm, verplaatsingsafstand Z-as: 1.500 mm, tafelbelasting: 8.000 kg, spindeldiameter: 110 mm, spilsnelheid (max.): 3.000 rpm, tafel lengte: 1.600 mm, tafelbreedte: 1.440 mm, aanvoersnelheid X-as: 10.000 m/min, voeringssnelheid Y-as: 12.000 m/min, voedingssnelheid Z-as: 12.000 m/min, verplaatsingsafstand W-as: 500 mm, werkstukgewicht (max.): 8.000 kg, kwil-reisafstand: 500 mm, quill diameter: 110 mm, totaalgewicht: 25.000 kg, Uitrusting: toerental traploos regelbaar, FABRIEKSNIEUW BOORWERK (T-BOUW) Besturing en motoren: HEIDENHAIN TNC 640 digitale baanbesturing Nkjdpfx Adoxc Hphebsu HEIDENHAIN pakket: motoren, meetsystemen en handwiel IKZ: Interne koelsmeertoevoer, 20 bar Extra uitrusting: Kettinggereedschapswisselaar met dubbele grijper, 60-voudig Dubbele scharnierband-spanentransporteur (langs), één voor en één achter Perimetrische omkasting Spilsteunlager 250mm Scharnierband-spanentransporteur RENISHAW RMP 60 meettaster Alleen aanvragen uit Duitsland worden beantwoord // Alleen aanvragen uit Duitsland worden behandeld

Toestand: uitstekend (gebruikt), Bouwjaar: 2007, Gleason Pfauter G130H CNC verticale vertandingstafel (verticaal steekwielafbeitelmachine) Besturing: Siemens 840D Bouwjaar: 2007 Capaciteit: Nkedoxxzqljpfx Adbou Maximale werkstukdiameter: ca. 130 mm Maximale tandbreedte: ca. 170 tot 180 mm Maximale module: tot module 3 of 4, afhankelijk van uitvoering Minimale module: ca. module 0,5 Freeskop: Vermogen frees-as: ca. 11,5 tot 14 kW Frees-toerentalbereik: ca. 10 tot 4000 omw/min Freeskop-zwenking: ca. ±45° Maximale frezen Ø: ca. 100 mm Maximale frezenlengte: ca. 240 tot 317 mm Freesverschuiving (schuifweg): ca. 170 tot 220 mm Asbewegingen: X-as verplaatsing: ca. 200 mm Y-as verplaatsing: ca. 170 mm Z-as lengteverplaatsing: ca. 250 tot 350 mm Werkspindel en tafel: Werkspindeltoerental: ca. 0 tot 1000 omw/min Tafeldiameter: ca. 160 tot 168 mm Tafeldwarsgat: ca. 65 mm Maximale opspanlengte: ca. 245 mm Hydraulische opspanning bij de meeste machines inbegrepen Proces: Natte bewerking Uitwendige vertanding (tandwielensteken) Twee-bewerkingscycli en conisch/kroonsteken mogelijk Houder: ISO 30 freesopname Optioneel automatische beladingssystemen beschikbaar Elektrisch en algemeen: Machinegewicht: 11 ton Opstellingsoppervlak: circa 3 x 3 meter met afscherming

Bouwjaar: 2008, Toestand: direct inzetbaar (gebruikt), Te koop: verticaal draaimachiningcentrum. Werkbereik zwaaidiagonaal/draaidiameter/draaihoogte max.: 1350mm/1150mm/950mm, vlakke plaatdiameter: 1000mm, spilsnelheid: tot 800 tpm, gereedschapswisselaar: 12-voudige revolverkop, gereedschapssysteem: BMT, besturing: FANUC 0i-TC, opstellingsafmetingen L/B/H: ca. 4500mm/3600mm/4600mm, machinegewicht: ca. 22.000 kg. Bezichtiging mogelijk op afspraak. Nkodpfxsyln Apj Adbou

Toestand: gereviseerd (gebruikt), Bouwjaar: 1985, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 1.200 mm, verplaatsing Y-as: 2.000 mm, verplaatsingsafstand Z-as: 700 mm, spilsnelheid (max.): 1.500 rpm, spindelsnelheid (min.): 5 rpm, aanvoer lengte X-as: 1.200 mm, voedingslengte Y-as: 2.000 mm, voedingslengte Z-as: 700 mm, aanvoersnelheid X-as: 1.000 m/min, voeringssnelheid Y-as: 1.000 m/min, voedingssnelheid Z-as: 1.000 m/min, totale breedte: 4.000 mm, San Rocco horizontaalboormachine, volledig gereviseerd, afkomstig uit een hoogwaardige luchtvaarttechnische productieomgeving. CNC-besturing Siemens SINUMERIK 840D met SIMODRIVE 611 aandrijfsysteem. De machine is uitgerust met moderne digitale aandrijvingen en is geschikt voor uiterst precieze, meerassige bewerkingen in continu bedrijf. De machine is in 2024 gereviseerd en voorzien van gloednieuwe telescoopafdekkingen op alle assen, evenals diverse andere kleine maar essentiële revisies aan hydrauliek, CNC-besturing, slangen en diverse soorten afdichtingen. Compleet uitgerust met koelsysteem, enz. Verplaatsingen X-as (lengte): 1.200 mm Y-as (dwars): 2.000 mm Z-as (verticaal / spil): 700 mm Spilgegevens Boorspildiameter: 100 mm Gereedschapopname: ISO 50 Freesspildiameter: 185 mm Axiale slag van de spil: 700 mm Voedingen en snelgangen Automatische voedingen spil en verticale as: 2 × 1.000 mm/min Snelgang spil en verticale as: 5.500 mm/min Afstanden Minimale spilhoogte boven tafel: 0 mm Maximale spilhoogte boven tafel: 1.500 mm Maximale afstand spindelneus tot tafelcentrum: 1.850 mm Toerentallen Koppelgebied: 5 tot 14 t/min Continu bedrijfsgebied: 15 tot 1.450 t/min Aantal versnellingsstappen: 4 Toerenbereiken: 6–51 / 49–160 / 140–460 / 440–1.450 t/min Tafelgegevens Draaitafelgrootte: 1.100 × 1.300 mm Lengteverplaatsing: 1.200 mm Dwarsverplaatsing: 2.000 mm Voedingen tafel Automatische voedingen X en Y: elk 1.000 mm/min Snelgang X en Y: elk 5.500 mm/min Draaitafel Continue rotatie: 30 tot 100 graden per minuut Snelrotatie: 5.000 graden per minuut Aandrijfsysteem Siemens SIMODRIVE 611 E R Module 36/47 kW LT Modules 108 A en 2 × 25 A Njdpfxsx Rhlcj Adboku Hijswerk en transport Groep 1 Stalen staaf diameter 70 mm, lengte 1.600 mm Stalen staaf diameter 70 mm, lengte 2.400 mm Vier afstandsringen voor hijsbanden Vier staalkabels diameter 22 mm Gewicht ca. 12.500 kg Groep 2 Twee staalkabels minimaal diameter 18 mm Gewicht ca. 3.500 kg Groep 3 Handmatig heffen Gewicht ca. 1.300 kg Conditie De machine verkeert in zeer goede technische staat en kan op afspraak onder stroom worden bezichtigd en getest.
