Bewerkingscentrum - Horizontaal

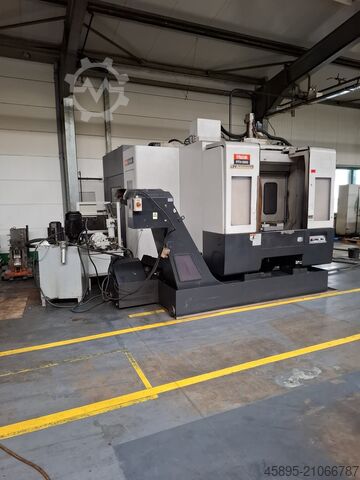

MAZAK PFH-5800

Toestand: goed (gebruikt), Bouwjaar: 2004, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 730 mm, verplaatsing Y-as: 730 mm, verplaatsingsafstand Z-as: 740 mm, controllerfabrikant: Mazatrol, controller model: Fusion 640M, werkstukhoogte (max.): 1.000 mm, totale hoogte: 3.050 mm, totale lengte: 9.850 mm, totale breedte: 10.145 mm, totaalgewicht: 11.600 kg, spindelsnelheid (min.): 35 rpm, spilsnelheid (max.): 12.000 rpm, spil-motorvermogen: 22 W, Uitrusting: documentatie / handleiding, spanenafvoer, Hierbij bieden wij deze zeer goed onderhouden Mazak PFH 5800 met Mazak Palletech systeem aan. Dit horizontaal bewerkingscentrum is een flexibel geautomatiseerd productiesysteem en geschikt voor onbemande productie. De machine heeft bouwjaar 2004 en is uitgerust met de Mazatrol 640M sturing. Technische gegevens: Afmetingen tafel: 500 x 500 mm Gbjdpfxsz Rmh Ej Aldju Aantal pallets: 10 Tafelbelasting: 700 kg Verplaatsing X-as: 730 mm Verplaatsing Y-as: 730 mm Verplaatsing Z-as: 740 mm Tafelindexering: 360 x 1° Spilopname: CAT 40 Spilsnelheid: 12.000 1/min Spilmotor: 22/15 kW Magazijncapaciteit: 80 Benodigd vloeroppervlakte: 9850 x 10145 mm Wij kunnen ons voorstellen dat u meer informatie wenst of de machine wilt bezichtigen. Neem in dat geval contact met ons op onder vermelding van uw bedrijfsgegevens, zodat wij contact met u kunnen opnemen. Over Mamach Machinehandel: Met meer dan 40 jaar ervaring in de CNC-machinebranche zijn wij vandaag de dag een van de toonaangevende leveranciers van metaalbewerkingsmachines in Europa. Ons succes is gebaseerd op hoge kwaliteit, klantgerichte service en een sterk internationaal netwerk. Ontdek ons brede aanbod aan gebruikte CNC-draaimachines en bewerkingscentra – wij adviseren u graag persoonlijk!

Toestand: uitstekend (gebruikt), Bouwjaar: 1998, Functionaliteit: volledig functioneel, Draaidiameter boven bed: 1.300 mm, boven dwarsslede: 1.000 mm, in de uitsparing: 2.100 mm. Afstand tussen centers: 1.500 mm, 2.350 mm met open bed. Spindel boring: 128 mm, 450 tpm, 50 kW. Klauwplaat: 800 mm, 4-klauwplaat: 900 mm. Fagor CNC, gewicht ca. 12.000 kg. Gbodpfxsxqp I Nj Aldju

Toestand: uitstekend (gebruikt), Bouwjaar: 2007, Functionaliteit: volledig functioneel, machine-/voertuignummer: 192746, MAZAK PFH-5800 – Technische specificaties Fabrikant: Mazak Model: PFH-5800 Bouwjaar: 2007 Type machine: Horizontaal CNC-bewerkingscentrum Godpfoz D Azaox Aldjbu CNC-besturing: MAZATROL 640M Werkbereik • X-as verplaatsing: 730 mm • Y-as verplaatsing: 730 mm • Z-as verplaatsing: 740 mm • Maximale werkstukdiameter: Ø800 mm • Maximale werkstukhoogte: 1.000 mm • Afmetingen pallet: 500 × 500 mm • Maximale belasting pallet/werkstuk: 700 kg • B-as: 360° indexering • Standaard indexering: 1° × 360 posities • Optionele NC-draaitafel: 0,001° × 360.000 posities Spindel • Spindeltap: CAT 40 • Spindelsnelheid: tot 12.000 tpm • Spindelmotor: 30 kW / 40 pk (vermogen bij 15 minuten continu gebruik) • Continu vermogen: ca. 18,5 kW • Maximaal koppel: ca. 167 Nm Gereedschapswisselaar • Gereedschapsmagazijn: 330 gereedschappen • Gereedschaphouder: CAT 40 • Maximale gereedschapsdiameter: 150 mm, waarbij de aangrenzende houder leeg is • Maximale gereedschapslengte: 400 mm • Maximaal gereedschapsgewicht: 12 kg

Toestand: gebruikt, Bouwjaar: 2006, bedrijfsturen: 45.559 h, Functionaliteit: volledig functioneel, machine-/voertuignummer: 183519, verplaatsingsafstand X-as: 730 mm, verplaatsing Y-as: 730 mm, verplaatsingsafstand Z-as: 740 mm, werkstuklengte (max.): 1.000 mm, werkstukbreedte (max.): 800 mm, totaalgewicht: 11.350 kg, - Bouwjaar: 2006 - Werktafel: palletgrootte 500 x 500 mm - Werkstukafmetingen: max. 800 x 1000 mm - Verplaatsingen: X 730 mm / Y 730 mm / Z 740 mm - Spindeldiameter: 215 mm - Besturing: Mazatrol PC Fusion CNC 640M - Voeding: 1 – 60000 mm/min - Snelle verplaatsing (X, Y, Z): max. 60 m/min - Toerentalbereik (2 trappen): 35 – 12000 min-1 - Interne koelmiddelaanvoer – 70 bar - Renishaw meetsensor - Spanentransporteur Gbedpeylh R Tsfx Aldeu - Gereedschapsmagazijn: 160 plaatsen gevuld + ca. 60 extra gereedschappen - Palletech hoogbouwsysteem: 16 pallets + 2 laadstations - Machinetijden: 45.559 uur - Machinegewicht: ca. 11.350 kg - Serienummer: 183519 Nettoprijs exclusief demontage en onverladen ter plaatse Luckenwalde (Duitsland) zonder transport

Toestand: gebruikt, Technische details: Tafellengte: 3600 mm Tafelbreedte: 3600 mm Tafelbelasting: 50 ton Tafelverplaatsing: 2000 lengte-/lengte mm Tafelhoogte boven vloer: 1350 mm Tafelsnelheid: ca. 1000 mm/min Tafelrotatie: 360 ° Totaal benodigd vermogen: 14 kW Machinegewicht ca.: 38,5 ton Machineafmetingen ca. LxBxH: 5,5x3,7x1,4 m Benodigde ruimte ca.: 6,2x3,7x1,4 m Belangrijkste toepassingsgebieden: -voor meerzijdige bewerking -aanvulling voor meelopende kolomfreesmachines of kotterbanken Uitrusting: - met digitaal wegmeetsysteem voor x-pad en rotatie - Bediening via bedieningspaneel - Klemplaat boortafel 14t gewicht (11 T-gleuven volgens DIN 650: - a=42mm; h=75mm; b=70mm; c=31mm) De boortafel/draaitafel/freestafel is mechanisch en elektrisch gereviseerd. De volgende werkzaamheden zijn uitgevoerd: - Integratie van een digitaal positiemeetsysteem voor de X-as en een roterende encoder voor de C-as - Integratie van een besturingssysteem via een bedieningspaneel - Vervanging van hydraulische leidingen/slangen, schroefverbindingen, drukmeters, debietbegrenzers en filters - Nieuwe lagers voor de tandwielkasten van de twee assen - Vernieuwing van de afdichtingen van de astandwielkast - Nieuwe schakelkast en complete machinebekabeling - Eindposities gereinigd, gecontroleerd, afgesteld en defecte eindposities vervangen door nieuwe Gbedpfxju N D Rqs Aldeu - Frequentieomvormer voor traploze snelheid achteraf gemonteerd - Gebarsten tandwielkast gerepareerd met gegoten vergrendeling - Geleidingswissers vervangen (vernieuwing van het geleidingsdeksel inclusief nieuwe wissers) - Feed gear gereinigd en opnieuw afgedicht - Nieuwe lagers voor transportmotor - Nieuw lakwerk De kottertafel/draaitafel kan worden gedemonstreerd onder stroom. Bekijk onze demofilm om te zien hoe hij te koop is! *

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2006, bedrijfsturen: 45.559 h, Functionaliteit: volledig functioneel, machine-/voertuignummer: 183519, verplaatsingsafstand X-as: 730 mm, verplaatsing Y-as: 730 mm, verplaatsingsafstand Z-as: 740 mm, werkstuklengte (max.): 1.000 mm, werkstukbreedte (max.): 800 mm, totaalgewicht: 11.350 kg, TECHNISCHE DETAILS Werktafel: palletformaat 500 x 500 mm Max. werkstukafmetingen: 800 x 1.000 mm X-as verplaatsing: 730 mm Y-as verplaatsing: 730 mm Z-as verplaatsing: 740 mm Spindeldiameter: 215 mm Voedingssnelheid: 1 – 60.000 mm/min Max. snelle verplaatsing: 60 m/min Toerentalbereik: 35 – 12.000 tpm Interne koelmiddeltoevoer: 70 bar MACHINE DETAILS Besturingsmodel: Mazatrol PC Fusion CNC 640M Gjdpjyn I Scsfx Aldebu Machine-uren: 45.559 u Machinegewicht: ca. 11.350 kg UITRUSTING Renishaw meettaster Spanentransporteur Gereedschapsmagazijn: 160 posities bezet + ca. 60 extra gereedschappen Palletech hoogbouwsysteem: 16 pallets + 2 laadstations

Toestand: goed (gebruikt), Bouwjaar: 2005, Mazak Integrex 300 - III draai-freescentrum, bouwjaar 2005, besturing CNC 640 MT, X/Y/Z verplaatsing 630/230/1.585 mm, B-as NC zwenkkop -30°/+195°, 80-voudig Capto gereedschapsmagazijn, hoofdas 26 kW, C-as 0,001°, pinool MK 5, hogedrukkoeling 70 bar met filtersysteem, Tooleye, pakket 5-assig simultaan, Mazak Monitoring Systeem, spanentransporteur, Godpfx Alsyzfr Isdjbu

Toestand: gebruikt, Bouwjaar: 2009, Spil-diameter 125 mm x-weg 1.500 mm y-weg 1.250 mm z-weg 1.000 mm w-weg 550 mm Tafeloppervlak 1.000 x 1.250 mm Gewicht van het werkstuk 6.000 kg Slag van de pinole 550 mm Gereedschapshouder ISO 50 Spiltoerental 5-3.700 omw/min max. koppel 2012 Nm Voedingssnelheid 1-6000 (x-as) mm/min Voedingssnelheid 1-6000 (y-as) mm/min Voedingssnelheid 1-6000 (z-as) mm/min Gbedpfswdta Eex Aldju Snelle verplaatsing x/y/z 15/15/15 m/min Benodigde ruimte ca. 7,51 x 5,07 x 3,33 m Totaal aangesloten vermogen 63 kVA Uitrusting/accessoires: - NC-besturing Heidenhain Siemens 840 D - 60-voudig gereedschapswisselaar - Koelvloeistofsysteem met hogedrukpomp 30 l/min, 20 bar - Documentatie

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2002, verplaatsingsafstand X-as: 500 mm, verplaatsing Y-as: 400 mm, verplaatsingsafstand Z-as: 400 mm, controllerfabrikant: HEIDENHAIN, controller model: na, Deze DECKEL MAHO DMU 50 T werd vervaardigd in 2002. Hij heeft een spindelopname van SK40 DIN69871, een tafelafmeting van 700x500 mm en een maximaal toerental van 9000. Ideaal voor veelzijdige bewerkingstaken. Neem contact met ons op voor meer informatie. Voordelen van de machine Technische voordelen van de machine Gbjdex D Dukjpfx Aldeu • Afmetingen tafel: d700x500 • Asbevestiging: sk40 din69871 Extra informatie Machine nog steeds onder stroom

Toestand: gebruikt, Bouwjaar: 2001, verplaatsingsafstand X-as: 2.300 mm, verplaatsing Y-as: 2.300 mm, verplaatsingsafstand Z-as: 1.000 mm, tafelbreedte: 1.250 mm, tafel lengte: 2.500 mm, toerental (max.): 18.000 rpm, totaalgewicht: 35.000 kg, CNC Siemens 840D universele kop, HSK63 spindel maximale spindelsnelheid 18.000 toeren wisselaar voor 100 gereedschappen tafel 2500x1250 mm verplaatsingen 2300x2300x1000 mm spaanafvoer set gereedschappen Gbedpfx Aey H Av Isldju
