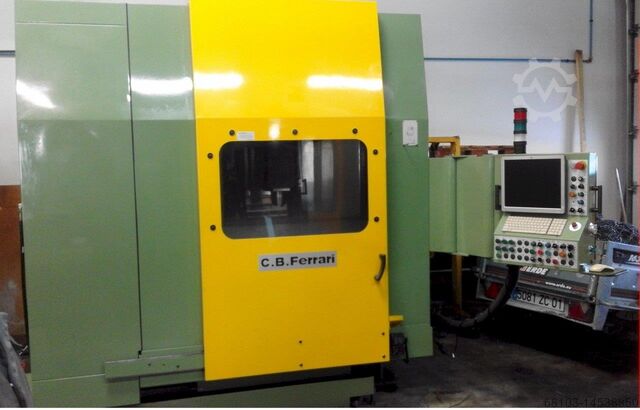

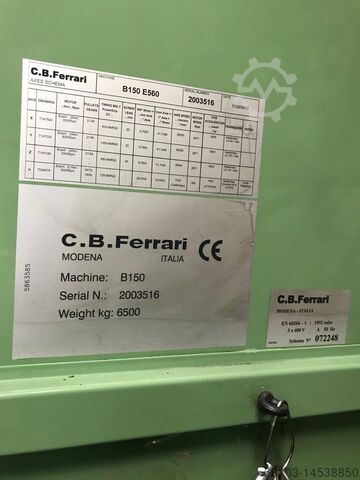

BEWERKINGSCENTRUM

C.B FERRARI B 150

Toestand: gebruikt, Bouwjaar: 2001, Functionaliteit: volledig functioneel, Japans gebouwde CNC-draaibank met 4 assen voor nabewerking, uitgerust met C-as, Y-as en aangedreven gereedschappen, geïnstalleerd in 2002 en conform CE-normering, met de volgende hoofdkenmerken: Draaibare diameter: 755 mm Bewerkbare diameter: 390 mm Bewerkbare lengte: 655 mm Ljdpfoxf Iygjx Ab Rsak 12-positieverdeelde aangedreven gereedschaprevolver Y-as +/- 60 mm C-as Spindel A2-8 Kitagawa B-210 (250 mm) Toerental: 3.500 rpm Spindelmotor: 18,5 kW Motorgereedschappen motorvermogen: 5,5 kW Toerental motorgereedschap: 4.000 rpm Staafdoorlaat: 73 mm Tegenpunt MT5 Snelle verplaatsingssnelheid van 18 en 24 m/min op respectievelijk X- en Z-as Gewicht: 5.800 kg Compleet met: - Programmeerbare hydraulische pinol - Prisma-geleidingen - Spaanafvoer - Oliekoeling voor de kop - Dubbel voetpedaal voor openen/sluiten van hoofdplaat en pinol - Set vaste gereedschapshouders - Set aangedreven gereedschapshouders - Volledige handleidingenset - CE-certificaat

Toestand: goed (gebruikt), Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 12.000 mm, verplaatsing Y-as: 1.800 mm, verplaatsingsafstand Z-as: 1.000 mm, MECOF CS 50 CNC Universele Frees SELCA S3045L, bouwjaar 1997, Twee-assige kop C-assen 360° x A-assen 3° Bedmaat 13.300 x 1.090 mm. X, Kolombeweging 12.000 mm Y, verticale verplaatsing van de kop 1.800 mm Z, frame 390 x 390 mm, slag 1.000 mm Bed 13.300 x 1.090 mm Ljdpfx Aowdm U Njb Reak Twee-assige kop C-assen 360° x A-assen 3° Spilconus ISO 50 Spiltoerental 10 - 4.500 tpm Spindelmotor 20 kW Automatische gereedschapswisselaar 41 Gereedschappen

Toestand: direct inzetbaar (gebruikt), controller model: Haas, leeggewicht: 12.000 kg, totale lengte: 5.950 mm, totale breedte: 3.048 mm, totale hoogte: 2.200 mm, draaidiameter boven de dwarsslede: 2.000 mm, Grote doorlaat toolroom draaibank Draaibank met dubbele klauwplaat Spanenafvoerband Lajdpfowu Ipijx Ab Rjk CNC holle spil schuine bed olieveld draaibank Draaidiameter boven bed: 1350 mm Draaidiameter boven dwarsslede: 400 mm Spildoorlaat diameter: 270 mm!! Spilvermogen: 55 PK Aantal toerentallen: 1 > 500 tpm

Toestand: direct inzetbaar (gebruikt), controller model: CNC, leeggewicht: 70.000 kg, totale lengte: 10.000 mm, totale breedte: 3.230 mm, totale hoogte: 1.900 mm, draaidiameter boven de dwarsslede: 6.000 mm, Geharde draaibank met 4 geharde lineaire lijnen Gewicht van het werkstuk tussen de centra: 20 ton Siemens aandrijvingen en motoren Heidenhain-linialen en encoders Lajdpfswaivhox Ab Rek Super Lathe-principe/licentie van Binns Machinery (VS). De ultieme prestaties voor zware draaibanken, bedoeld voor staalfabrieken, walsgieterijen en smederijen voor de productie van producten zoals turbinerotoren, grote assen en staafproductie. Meest opvallende verschillen met een normale draaibank: veel breder bed = zeer hoge stijfheid = geen trillingen meer zwaar en omvangrijk vervoer ook voor stabiliteitsdoeleinden zware werkstukken kunnen tussen de centra worden geplaatst het totale gewicht van de rollenbank is erg hoog Zwenkbaar over bed: 1200 mm Zwenkbereik over dwarsslede: 850 mm Vermogen op de spil: 165 kW Aantal snelheden: 3 > 320 tpm

Toestand: gebruikt, verplaatsingsafstand X-as: 6.000 mm, verplaatsing Y-as: 1.800 mm, verplaatsingsafstand Z-as: 1.000 mm, spilsnelheid (max.): 4.500 rpm, Uitrusting: toerental traploos regelbaar, X-AS SLAG 6000 MM Y-AS SLAG 1800 MM SLAG-AS 1000 MM PLATFORM VAN 7300 X 1090 X H 900 MM Laodpfxev H D Exo Ab Rjk ISO 50 SPINDELNEUSBEVESTIGING SPINDELTOERENTAL 0 - 4500 RPM AUTOMATISCHE INDEXKOP 2,5° X 2,5° CNC-SNELHEDEN 3045 PD EXTERNE EN INTERNE HOGE DRUK KOELING Gereedschapswisselaar voor 60 plaatsen NR 01 CNC-GESTUURDE VERDEELMACHINE

Toestand: uitstekend (gebruikt), Gereedschaphouders en draaistalenhouders Fabrikant: SANDVIK COROMANT VDI40-CAPTO C4-set Opname: Ø 40 mm ----- Bestaande uit: Nr.: 1405 Lajdpfovtzpbox Ab Rsk = 2x VDI40 staalhouderopname C4 Nr. C4-RC2040-51030 Gewicht/stuk: ca. 4 kg Nettoprijs per stuk: €350,- ----- Diverse staalhouders: 2x binnenste beitelhouders €90,-/stuk 2x buitenste beitelhouders €120,-/stuk 1x afsteekhouder (zwaard) €120,-/stuk _____ Draaistalenhouders, staalhouders, draaigereedschap, draaibeitelhouders, gereedschaphouders, axiale gereedschaphouders. ----- - Verschillende types: zie foto’s, meer foto’s op aanvraag - Wordt uitsluitend als compleet pakket verkocht Verzendkosten op aanvraag

Toestand: gebruikt, Technische details: Draaidiameter over bed: 1040 mm Draaidiameter over steun: 720 mm Centreerafstand: 5400 mm Centreerhoogte boven bed: 540 mm Besturing: Siemens 828D CNC met shop turn Draaidiameter in de offset: 1300 mm Lengte van de offset: 640 mm Spindelboring: 152 mm Toerental: 3,5...1000/ 4 stappen omw/min Aanzet:: x-as: 37,24 (m/min) m/min Aanzet:: z-as: 21,91 (m/min) m/min Aanvoerkracht in lengterichting: x-as: 6,44 (KN) N Aanzetkracht Z - max.: 17,2 (KN) N Klemhouder MK: MK 6 Zwenkhoek: 300 mm Totaal benodigd vermogen: ca. 30 kW Machinegewicht ongeveer: 14,1 ton Benodigde ruimte: L:7,7xB:1,7xH:2,0 m De draaibank wordt geometrisch gereviseerd. Hij wordt momenteel gemoderniseerd. Uitrusting: - Morse 6-klauwplaat; zwenkslag 300mm - Snel verwisselbare stalen houder 360° draaibaar - 3-klauw draaibankhouder Ø=630mm - Klauwplaat bescherming - 2 lynchets (1x vast + 1x vast open) - 4 punten voor losse kop - 5x verwisselbare stalen houders voor draaigereedschap - 1x boorhouder 16mm + 2x boren met MK 5 conische hulzen 68,5mm & 24,75mm - 1 partij zelfgemaakte opspanmiddelen Accessoires: - Frontplaat Ø=800mm (aanpassing noodzakelijk) CNC draaien met ShopTurn - uw voordelen in één oogopslag: - Flexibele programmering door grafisch-interactieve (zonder DIN/ISO kennis) of tekstuele programmeerinvoer met contour- en cyclusondersteuning. Lsdpfou Ix Rpjx Ab Reak - Gebruiksvriendelijke bediening dankzij praktische instel- en meetfuncties, overzichtelijk gereedschapbeheer en 3D simulatie - Verhoogde productiviteit dankzij ondersteunende pc-software voor werkvoorbereiding zonder machinegebruik . Draadsnijden mogelijk (metrische draad; inch draad; modulaire draad) *

Toestand: direct inzetbaar (gebruikt), controller model: Num 1040, draaidiameter boven de dwarsslede: 7.500 mm, Robuuste draaibank met 4 geharde lineaire lijnen Maximaal werkstukgewicht: 60 ton Hydraulisch contrapunt = automatische compensatie Dwarsslede voorzien van twee CNC gestuurde gereedschapshouders Siemens aandrijvingen en motoren Heidenhain-linialen en encoders Super Lathe-principe/licentie van Binns Machinery (VS). De ultieme prestatie voor zware draaibanken, bedoeld voor staalfabrieken, walsgieterijen en smederijen, voor de productie van producten zoals turbinerotoren, grote assen en staafproductie. Meest opvallende verschillen met een normale draaibank: veel breder bed = zeer hoge stijfheid = geen trillingen meer Lasdpfx Abowaivbs Rek zwaar en omvangrijk vervoer ook voor stabiliteitsdoeleinden zware werkstukken kunnen tussen de centra worden geplaatst het totale gewicht van de roldraaibank is erg hoog Zwenkbaar over bed: 2000 mm Zwenkbereik over dwarsslede: 1700 mm Vermogen op de spil: 110 kW Aantal snelheden: 0,7 > 70 tpm

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1985, Mazak Slant Turn 40 MC CNC-draaibank met spaantransporteur. Bouwjaar 1985, gewicht 8 ton. Mazatrol T3-besturing, met drieklauwplaat, gereedschapsrevolver en losse kop. Klaar voor gebruik en nog onder spanning, kan worden bezichtigd. Lsdpfx Aovzgyhsb Reak

Toestand: uitstekend (gebruikt), Tacchi HD/1450 X 4M Grote spindelboring (515 mm) Bouwjaar 2002 Siemens CNC-besturing Draaidiameter boven bed: 1450 mm Draaidiameter boven support: 1000 mm Doorgaande spindel: 515 mm Klauwen aan voor- en achterzijde van de hoofdas Toerentalbereik: 1,5 – 450 rpm Ljdpfxsxg Ivdj Ab Rsak Gewicht tussen centers: 15.000 kg Baruffaldi 4-weg automatische gereedschapshouder 2 x 3-punts brillensteunen
