CNC draai-freescentrum

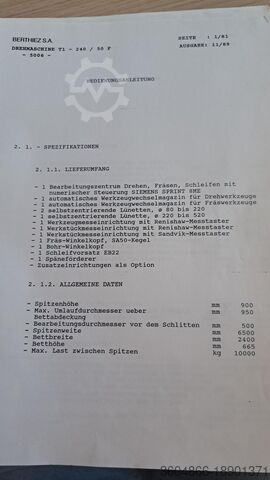

Berthiez T1-240/50F

Toestand: goed (gebruikt), Bouwjaar: 1995, 551 kW Bouwjaar 1995 incl. betonnen garage met geluiddemper en extra oliekoeler Staat van de motor: Goed (ca. 64.000h) Complete motorrevisie in 2017 bij 48.500h Turbocompressor gereviseerd bij 60.000u Fedpfx Adovcm Nfegopb Betonnen garage/container: 9x3x4m (LxBxH) Aanbieding is zonder garantie op beschikbaarheid

Toestand: gebruikt, Draaidiameter boven het bed: 2400 mm Draaidiameter boven de support: 2200 mm Draailengte: 10.000 mm Aandrijvingsvermogen: 185 kW Diameter van de vlakplaat: 1.650 mm Toerental: 1,5 - 150 omw/min Max. werkstukgewicht: 70.000 kg Spanndiameter: 1.400 mm Technische gegevens Werkbereik Maximale draaidiameter boven de support: 2.200 mm Maximale omlopende diameter boven het bed: 2.400 mm Maximale draailengte: 10.000 mm Spanndiameter in de spindelvlakplaat: 300 - 1.600 mm (met speciale klauwen tot 2.050 mm) Spanndiameter in de losse kop vlakplaat: 300 - 1.400 mm Maximaal werkstukgewicht: 70.000 kg Hoofdaandrijving, vlakplaat Diameter van de vlakplaat: 2.000 mm Traploos regelbaar toerental in 4 stappen: 1,5 - 150 omw/min Maximaal draaimoment bij referentietoerental: 220.000 Nm Aandrijvingsvermogen hoofdmotor: 185 kW Hoek van de centreerpunt (flens): 70° Supports Verstelweg van de steekslijper: 500 mm Verstelweg van de dwarsleuf: 1.400 mm Snelle verstelling in lengte: 2.000 mm/min Snelle verstelling dwars: 800 mm/min Traploze toevoer langslengte: 0,6 - 300 mm/min Traploze toevoer dwars: 0,3 - 120 mm/min Max. snijkracht op support: 20.000 kg Losse kop Diameter (afneembaar) van de vlakplaat: 1.650 mm Spanndiameter van de vlakplaat: 1.400 mm Hoek van de centreerpunt (flens): 70° Snelle verstelling: 1.250 mm/min Speciale uitrusting Fpodpoxddvnsfx Adgjb Kopieerinrichting voor de eerste support: - Kopieerlengte: 8.500 mm - Max. kopieerdiepte in één keer: 500 mm Uitboorinrichting: - Uitboorstang: 460 x 390 mm - Boordiameter: 600 - 1.000 mm - Max. boordiepte in één keer: 2.700 mm Bij Ks van 200 kp/mm² - s max. = 1,5 mm/o Max. spaandikte 30 mm² bij een uitslag van 1.000 mm Met toenemende boordiepte neemt het spaandikte af Een leidschalen voor conusdraaien, instelhoek tot 8° en maximale conuslengte (in één keer) van 2.000 mm, instelnauwkeurigheid ± 5 minuten. Een leidschalen voor conusdraaien, instelhoek tot 15° en maximale conuslengte (in één keer) van 1.000 mm, instelnauwkeurigheid ± 5 minuten. 125 kg hulskraan aan spindelkop.

Toestand: gebruikt, Bouwjaar: 2004, druk 80 ton slag 16 - 63 mm slagfrequentie 100 - 750 /min kolombreedte 970 mm Inbouwhoogte (slag + bovenste stoterverstelling) 380 mm zijstandaard doorgang 380 mm tafeloppervlak 940 x 910 mm doorlopend gat in de tafel 770 x 190 mm Tafelhoogte boven de vloer 1180 mm stoteroppervlak 940 x 510 mm klepstoterverstelling 76 mm materiaalbreedte 203 mm materiaaldikte - 6,0 mm invoerlengte 0 - 120 mm aandrijfvermogen 37,0 kW Fpsdpfxovuua Nj Adgsb gewicht 14,50 ton Ruimtebehoefte ca. 2,7 x 1,7 x 3,6 m Goedgekeurd voor automatische bediening volgens CE-norm met traploze driefasenaandrijving, pneumatische koppeling/remcombinatie, halfautomatische slagverstelling, automatische ramverstelling, vaste tafel, oliecirculatiesmering mechanische rollentoevoer Bruderer BBV 205/120 met aandrijving via hoofdas/cardanas van de pers Guethle CK cantileverbeugels Optioneel kan een geluidsdichte hut worden aangeboden - prijs op aanvraag

Toestand: goed (gebruikt), Bouwjaar: 1998, Tafeldiameter 1800 mm Draaidiameter 2060 mm Omloopdiameter 2000 mm Werkhoogte 1557 mm Aandrijfvermogen - freesspindel 30 kW Werkstukgewicht 12 t Fedjw H Dkmopfx Adgspb Tafelaandrijving 100 kW Versnellingsbak 2-traps Sluipvandrijfmotor 30 kW Freesspindel SK50 met slijpspindel

Toestand: gebruikt, Bouwjaar: 1961, beergewicht 750 kg ramslag 660 mm slagfrequentie 100 /min impactenergie 2040 kJ Afstand tussen onderste zadel en onderste rand van de berengeleider 6600 mm projectie 750 mm Staalsmeedwerk - Rechthoekig tot 240 mm Staalsmeedwerk - diameter tot 270 mm aandrijfvermogen 75,0 kW Hamergewicht 16,5 t Gewicht van de kap 15,5 t gewicht 32,0 ton Ruimtevereiste (BxDxH) 3,2 x 1,45 x 3,45 m smidshamer Werkingsmethode: pneumatisch kan alleen worden aangeboden zonder ingebruikname in ons magazijn - video beschikbaar bij de verkoper vóór demontage Fpedpfovuulljx Adgjb

Toestand: gebruikt, Bouwjaar: 1998, Draaidiameter 2000 mm Tafeldiameter 1800 mm Draaibereik in hoogte 1500 mm Besturing Siemens Sinumerik 840 C Tafelsnelheidsbereik 0-280 t/min Voedingssnelheidsbereik 0-18000 mm/min Maximaal werkstukgewicht 12000 kg Totale vermogensbehoefte 177 kVA Aandrijving voedingsassen: - Dwarsbalksupport, verticaal en horizontaal mm/min - Dwarsbalksupport, snelgang 18000 mm/min - Dwarsbalk verstellingssnelheid 425 mm/min Freesaandrijving: - Vermogen freesaandrijving 30 kW - Aantal transmissietrappen 2 trappen - Trappenverhouding 3,17 - Toerentalbereik 1e transmissie 10 - 224 - 950 1/min - Toerentalbereik 2e transmissie 32 - 72 - 1/min Gereedschapsysteem, snijkracht: - Gereedschapsysteem 250.2 - Freesspilopname volgens 69871-A SK 50 - Snijkracht op het draaigereedschap 50 kN Uitrusting/toebehoren: - Gereedschapmeetprobe - Diverse draaibeitelhouders - Diverse spanbekken - Diverse opspanklemmen Fedpfoxap Eyex Adgjpb - Diverse opnames SK 50 - Slijpspindel - Aangedreven gereedschappen - Gereedschapswisselaar/kopwisselaar - Hydraulische unit - Spanentransporteur - Technische documentatie

Toestand: goed (gebruikt), Spitsafstand: 6500 mm Spitshoogte: 665 mm Draaidiameter boven bed: 1270 mm Draaidiameter boven support: 1000 mm Hoofdspiltoerental: 3,55-710 omw/min Diameter vlakplaat: 1200 mm X-as verplaatsing: 600 mm Hoofdspilboring: 128 mm Diameter pinole van de achterbrug: 200 mm Verstelling pinole achterbrug: 350 mm Binnenconus pinole achterbrug: DIN 55028 Hoofdspilkop: DIN 55027 Fpedjw R Avbjpfx Adgob Accessoires: 3 lunetten Documentatie

Toestand: gereviseerd (gebruikt), Bouwjaar: 1989, Functionaliteit: volledig functioneel, machine-/voertuignummer: 193 34-41, verplaatsingsafstand X-as: 1.600 mm, verplaatsing Y-as: 1.250 mm, verplaatsingsafstand Z-as: 1.600 mm, tafelbelasting: 2.500 kg, spindeldiameter: 102 mm, spindelsnelheid (min.): 4 rpm, spilsnelheid (max.): 1.600 rpm, totale hoogte: 3.500 mm, totale lengte: 6.500 mm, totale breedte: 4.700 mm, tafel lengte: 1.400 mm, tafelbreedte: 1.250 mm, jaar van de laatste revisie: 2025, Uitrusting: toerental traploos regelbaar, Machine is in 2025 gereviseerd en gemoderniseerd, en direct inzetbaar! Verplaatsingen: Tafel-dwarsbeweging (X-as): 1600 mm Spilkop-hoogteverstelling (Y-as): 1250 mm Fpodpfow Rn R Rjx Adgeb Tafel-lengtebeweging (Z-as): 1475 mm (Beperking door groot tafelblad) Boorspilbeweging (W-as): 710 mm Tafeldraaiing (B-as): 360° Opspantafel: Opspanoppervlak: 1250 x 1400 mm Tafelbelasting: 2,5 t Boorspil: Diameter: 102 mm Gereedschaphouder DIN2080, 50 SK Toerental, traploos: 4 - 1600 omw/min Aandrijfvermogen: 13 kW Voeding: X-, Y-, Z-as, traploos: 1 - 4000 mm/min Snelgang: X-, Y-, Z-as: 4 m/min Aansluitwaarde: 42 kW Gewicht: 10 t Benodigde ruimte (L x B x H): 6,5 x 4,7 x 3,5 m Uitvoering: TNC 320 Heidenhain Koelmiddelinstallatie

Bouwjaar: 2008, Toestand: uitstekend (gebruikt), SMG HZPU 8000-3000/2100-S1 hydraulische tekenpers Merk SMG Type HZPU 8000-3000/2100-S1 Fjdpfx Aon Awd Redgspb Jaar 1995 Beschrijving Hydraulische tekening pers H frame hydraulische pers Perskracht 800 ton Klembereik Ca. 3.000 x 2.100 mm Opspanhoogte Max. 1.400 mm

Toestand: gebruikt, Excenter-ponsmachine met dubbele kolom BLEMA Gotha type PEZ 160-50 MHSY-ES Excenterpers met rolinvoer ALBA Machine nr. Nr. 88151005 Bouwjaar 1988 / 92 Drukkracht 160 ton. Standbreedte 970 mm Standbreedte zijdelings 560 mm Tafelmaat 900 x 900 mm Zuigeroppervlak 900 x 700 mm Montagehoogte gereedschap 560 mm, max. 700 mm Slaginstelling 8-160 mm Slagverstelling 125 mm Slagsnelheid 25 tot 70 slagen/min. Bandbreedte in rolinvoer max. 400 mm Motorvermogen ca. 15 kW Netaansluiting 380 Volt, 50 Hz - Traploze slaginstelling via frequentieregeling - Automatische slaginstelling - Nivelleercilinder voor ramgewicht met perslucht - Hydraulische overbelastingsbeveiliging in de ram - Pneumatische koppeling/remcombinatie - Gecentraliseerde oliesmering - Nauwkeurig geleide persram met oliegesmeerde geleidingen - UNIDOR persbesturing - Zwenkbaar bedieningspaneel - Schakelkasten voor pers en toevoer, samen op één aangrenzend platform Platformafmetingen 3400 x 2250 mm, hoogte zonder voeten 2950 mm Breedte van de pers zonder aanvoer 2100 mm Diepte van de pers met aandrijfmotor 2300 mm Totale hoogte van de pers 4150 mm Gewicht van de ponsmachine ca. 18 ton. Voor transport wordt de aandrijfmotor verwijderd en wordt de machine op zijn kant geplaatst. Daarnaast: NC-rolnivelleermachine ALBA type GGVHY400 Fpedpfodzqlvsx Adgjb Apparaten nr. 1405 en 1406, bestelnr. 910708 (bouwjaar 1992) - ALBA PSS 300 aanvoerbesturing - Invoerlengte traploos programmeerbaar van 0,1 tot 6500 mm per slag - Banddikte bij 400 mm breedte max. 3 mm - Banddikte bij 300 mm breedte max. 4 mm - Banddoorsnede max. 1200 mm2 - Walsaandrijving hydraulisch geregeld door de invoer - In hoogte verstelbare invoerunit op de pers voor het instellen van de materiaalinvoerhoogte - Hydraulische eenheid tegenover - Sleepleveller met hydraulisch openen en sluiten Gewicht van het complete systeem ca. 24 ton Benodigde ruimte voor transport een megatrailer met een inwendige hoogte van 3 meter en een laadlengte van 13,6 meter Goede staat
