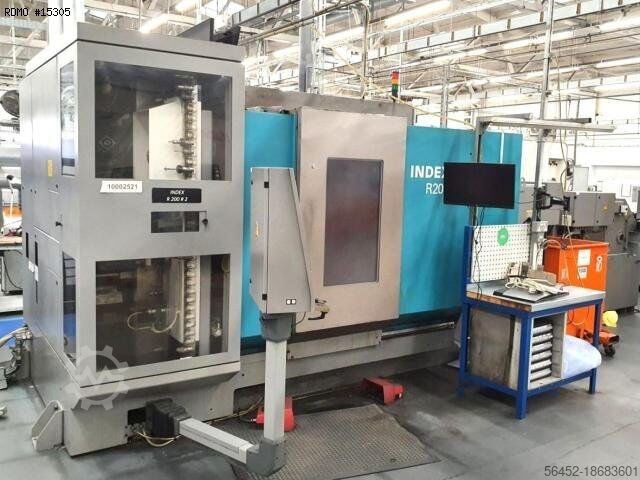

Index R200 tweedehands te koop (4)

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2009, Functionaliteit: volledig functioneel, aantal spindels: 2, controllerfabrikant: Siemens, controller model: 840D Solution-Line, Uitgebreid uitgerust draai- en freescentrum met hoofd- en tegenspindel! TECHNISCHE DETAILS Spindels Hoofdspindel: D65 Tegenspindel: D65 Gereedschapsdragers Gereedschapsdrager 1: Motorgestuurde freesspindel, gereedschapsopname HSK A40 2 × 3 vaste gereedschapsposities: VDI25 op WT1 XYB Gereedschapsdrager 2: Motorgestuurde freesspindel, gereedschapsopname HSK A40 2 × 3 vaste gereedschapsposities: VDI25 op WT2 XYB Koelsystemen Aansluiting: Koelwater voor machinekoeling Ncsdswylz Tjpfx Amtou Koelaggregaat: Koeling van de spindels en de schakelkast Koelmiddel via hoofdspindel: aanwezig Koelmiddel via tegenspindel: aanwezig Koelmiddelpomp 8 bar: op reinigingsinstallatie Middel-hogedrukpomp 20 bar: op reinigingsinstallatie Hogedrukpomp emulsie: 16 l/min Hogedrukpomp olie: 33 l/min, max. 80 bar Fijnfiltratie koelsmeermiddel: Compacte bandfilter, type KF150 Filtervlies type: PN 100/100-540 Schoonwaterreservoir: 1.500 × 1.010 × 600 mm (ca. 900 l inhoud) 5-assige machine-uitvoering: aanwezig Besturing: Siemens 840D Solution-Line UITRUSTING Gereedschapswisselaar Elektronische as voor spindels en aandrijfunits Uitbreidingsmodificaties hoofdspindel Aanslagsysteem incl. koelmiddel door HSP met magneetventiel Uitbreidingsmodificaties tegenspindel Aanslagsysteem incl. koelmiddel door GSP met magneetventiel Precisiepakket Portaaluitschepunitaan Transporteerband voor gereed werkstuk Scharnierbandtransporteur 1.250 mm met opvoerpomp Spaanafvoer rechts KSS-toevoer en fijnfiltratie Staafaanvoermagazijn INDEX LMS 3.200 SBL Uittrekrichting voor SBL Diverse gereedschaphouders (vast en aangedreven) Diverse bussen voor het staafaanvoermagazijn

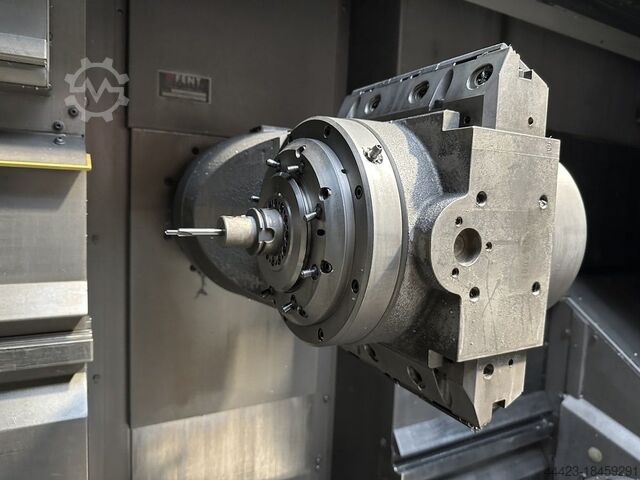

Toestand: gebruikt, TECHNISCHE GEGEVENS - Aantal assen: 10 - Aantal spindels: 2 HOOFDSPINDEL - Spindelvermogen: 24 kW - Spindelsnelheid: 5000 tpm - Max. stafdiameter: 65 mm - Minimale resolutie C-as: 0,001° TEGENSPINDEL - Spindelvermogen: 24 kW - Spindelsnelheid: 5000 tpm - Max. stafdiameter: 65 mm - Minimale resolutie C-as: 0,001° - Verplaatsingsweg: 390 / 600 mm DRAAI-FREESSPINDEL - X-as verplaatsingsweg: 350 mm - Y-as verplaatsingsweg: ±80 mm - B-as zwenkbereik: 270° - Minimale resolutie B-as: 0,001° - Gereedschapstype: HSK-T40 - Spindelsnelheid: 18.000 tpm - Spindelvermogen: 11 kW - Vaste gereedschappen op elektospindel voor frezen: 6 x VDI25 ONDERSTE DRAAI- EN FREESSPINDEL - Y-as verplaatsingsweg: ±80 mm - B-as zwenkbereik: 270° - Minimale resolutie B-as: 0,001° - Gereedschapstype: HSK-T40 - Spindelsnelheid: 18.000 tpm - Spindelvermogen: 11 kW - Vaste gereedschappen op elektospindel voor frezen: 6 x VDI25 GEREEDSCHAPSWISSELAAR - Type gereedschapswisselaar: Brazlader Ncsdpfxsv Ig Ave Amtju - Aantal gereedschappen in magazijn: 80 - Gereedschapswisseltijd: 4,5 s ELEKTRISCHE VOEDING - Voedingsspanning: 400 V - Totaal aandrijfvermogen: 68 kW GEWICHT EN AFMETINGEN - Machinehoogte: 2500 mm - Machinegewicht: 11.000 kg MACHINEUREN - Spindeluren: 19.781 u - Draai-freesspindeluren: 9.713 u TOEBEHOREN - Besturing: Siemens Sinumerik 840D SL - Koelmiddeltank * met hogedrukpomp * met papierfilter * Interne koelmiddelaanvoer (IKZ) - Spaanafvoer - Spindelkoeling - Werkstukafvoer

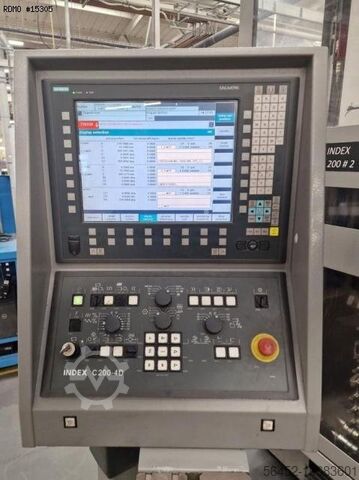

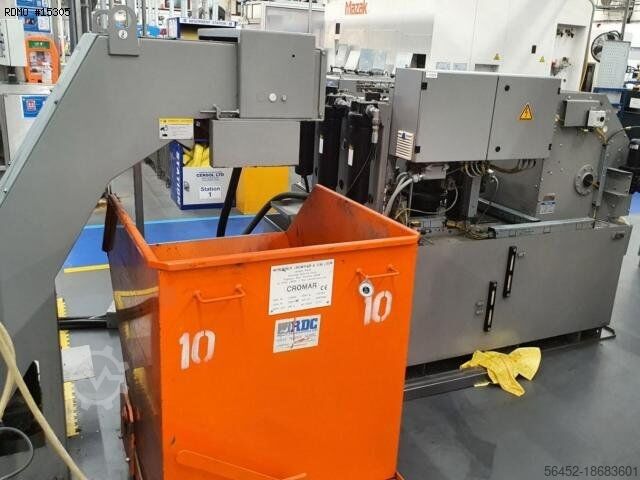

Toestand: gebruikt, Bouwjaar: 2011, controllerfabrikant: Siemens, controller model: C200-4D SL, Beschrijving: Algemeen: Ncsdpfxoy Sq T Sj Amteu Bouwjaar: 2011 Besturing: Siemens 840 Dsl (C200-4D SL) Staafdoorlaat: 65 mm Freesspindels: 18.000 tpm Hoofdspindel: Technologie: Motorspindel Toerental: 5.000 tpm Max. vermogen: 35,5 kW Max. koppel: 170 Nm C-as: 0,001° Z-as: 390 mm Staafdoorlaat: 65 mm Spancilinder: Holle spancilinder Spantang: 3-klauwplaat Tegenspindel: Technologie: Motorspindel Toerental: 5.000 tpm Max. vermogen: 35,5 kW Max. koppel: 170 Nm C-as: 0,001° X-as: 600 mm Z-as: 390 mm Staafdoorlaat: 65 mm Spantang: 3-klauwplaat Gereedschapsdrager I: Technologie: Freesspindel op kruisslede Toerental: 18.000 tpm Gereedschapopname: HSK 40 X-as: 350 mm Y-as: 160 mm (+/- 80 mm) B-as: 230° Gereedschapsdrager II: Technologie: Freesspindel op kruisslede Toerental: 18.000 tpm Gereedschapopname: HSK 40 Y-as: 160 mm (+/- 80 mm) B-as: 230° Gereedschapmagazijn: Technologie: Kettingmagazijn Aantal stations: 80 stuks Gereedschapswisselaar: Dubbele grijper Max. gereedschapslengte: 180 mm Uitrusting / Accessoires: Spanenafvoer: Spanentransporteur Koelmiddelvoorziening: IKZ-installatie met filter Werkstukuitname: Portaalontlader

Toestand: gebruikt, Bouwjaar: 2015, Technische details: Draaidiameter: 65 mm Draailengte: 120 mm Besturing: Index C200-4D SL z-as hoofdspil verplaatsingsweg: 390 mm z-as tegenhoofdspil verplaatsingsweg: 390 mm x-as tegenhoofdspil verplaatsingsweg: 600 mm Verplaatsing y1: ± 80 mm Verplaatsing y2: ± 80 mm x-as snelgangen: 45 m/min y-as snelgangen: 15 m/min z-as snelgangen: 45 m/min Spil 1 toerental: 5000 1/min Spil 1 vermogen: 35,5/27,5 kW Spil 1 koppel: 170/125 Nm Spil 2 toerental: 5000 1/min Spil 2 vermogen: 35,5/27,5 kW Spil 2 koppel: 170/125 Nm c-as resolutie: 0,00014° Staafdiameter: 65 mm Spilneus: AD 140 Spilboring: 85 mm Freesspil 1 toerental: 18.000 1/min Freesspil 1 vermogen: 11 kW Freesspil 1 koppel: 19 Nm Freesspil 2 toerental: 18.000 1/min Freesspil 2 vermogen: 11 kW Freesspil 2 koppel: 19 Nm B-as zwenkbereik: 230° B-as koppel: 440 Nm B-as hoekresolutie: 0,001° Freesspindel 1 & 2 gereedschapsmagazijn: 80 HSK A40 Freesspindel 2 magazijn voor statische gereedschappen: 6 x VDI 25 Interne koelmiddeltoevoer: Knoll 80 bar / Ecofluid Machinegewicht ca.: 16,3 t Ruimtebehoefte ca.: 3,73 x 2,92 x 2,58 m Accessoires: Spaanafvoer Spil 1 krachtklauwplaat SMW HFKN 165-46 mm Spil 2 krachtklauwplaat SMW HFKN 165-46 mm Njdpfx Aeyxpademtecu Spantanghouder hoofdspil Hainbuch Spanntop Spantanghouder tegenhoofdspil Hainbuch Spanntop Staaflader interface Unimag Korte staaflader IRCO ILS RBK 10016 Werkstukafscheider voor hoofd- en tegenhoofdspil Transportband voor werkstukafvoer Olie-nevelafscheider Büchel De Index R 200 is een zeer nauwkeurige multifunctionele draai- en freesmachine. Ze beschikt over 2 draaispindels en 2 freesspindels. Beide freesspindels zijn volledig 5-assig. De z-assen zijn geïntegreerd in de draaispindelhouders. De x2-as bevindt zich in de tegenhoofdspilhouder. Freesspindel 1 heeft in het hoofd x/y/b-assen Freesspindel 2 heeft in het hoofd y/b-assen Elke freesspindel beschikt over een volwaardige B-zwenkas van 230° De machine is uitgerust met een korte staaflader van IRCO en een werkstukgrijper. De maximale afmetingen van de af te nemen stukken zijn: Diameter 65 mm Lengte 120 mm Gewicht 5 kg Reststuklengte 200 mm Alle lineaire assen zijn uitgevoerd met glaslinialen. Koelmiddeltoevoer via hoofd- en tegenhoofdspil, evenals door de tegenhoofdspil. Gereedschapsbreukcontrole vanaf boor-diameter 1 mm Alle aanwezige gereedschapshouders worden meegeleverd. De machine verkeert in uitstekende staat!
