Pons- en knabbelmachine

TRUMPF TruPunch 3000 S20

+++ Demomachine met ca. 60 bedrijfsuren +++
+++ Dalende matrijs +++

Basismachine:

TruPunch 3000 groot formaat (S20)

Machine
 Kokerframe
 Hybride assysteem
 Lineair magazijn met 24 stations voor grijpers en gereedschappen
 Hydraulische grijpers (3x)
 Onderhoudsvrije driefasige aandrijfmotoren
 Herpositionering met programmeerbare drukvoet
 Voetschakelaar voor sluiten van grijpers
 Afvoergoot voor onderdelen rechts
 Uitnameklep voor onderdelen links
 Sensor voor uitnameklep
 SortMaster Compact, achteraf in te bouwen

Djdpfx Agsxmfc Uedowc
Ponskop
 Delta Drive
 Roterende eenpunts gereedschapshouder
 Programmeerbare stand drukvoet
 Gereedschapslengtecompensatie
 Pons smeerspray
 Slakkenafzuiging
 Vormenfunctie
 Slagenteller

Besturing
 TRUMPF-besturing op basis van Rexroth IndraMotion MTX

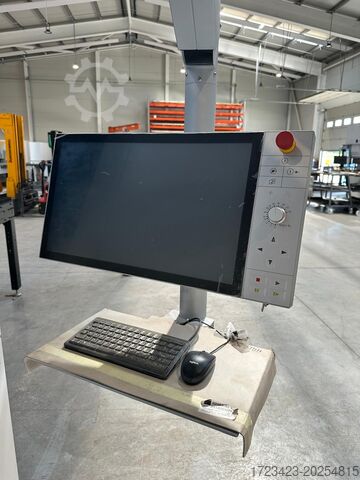

 Bedieningspaneel met 19" TFT-kleurenscherm
 Touchpoint
 Automatische uitschakeling
 Remote support interface
 Programmaker
 Productieplanning

Gegevensoverdracht
 Central Link
 Online Update Manager

Veiligheid
 CE-markering en EG-Machinerichtlijn
 Dubbelstraals veiligheidslichtscherm

Geavanceerde standaarduitrusting
 Eerste indexpen (binnen rechts)
 Kogelentafels
 Uitwerpklep naar afroepcontainer
 Spaanafvoer aan achterzijde bij verwijdering


Uitbreiding met geavanceerde machine- en ponstechniek:

MultiTool functie

MultiShear functie

MultiBend functie

Tapfunctie met draadteller
 Tapbreukcontrole door vormtap
 Smeermiddelpeilbewaking
 Onbeperkte tijdlicentie

Markeer-/snelle vervormfunctie / optioneel

Graveerfunctie

Ontbraam- en roltechniekfunctie

Adaptieve slagkalibratie

StripLine

Matrijssmeerspray met peilbewaking

Dalende matrijs

Geïntegreerde vlakkingsfunctie

Smart Punch Monitoring

Extra grijper

In hoogte verstelbare grijper

Trillingsdemping

Spaanafvoer naar voren

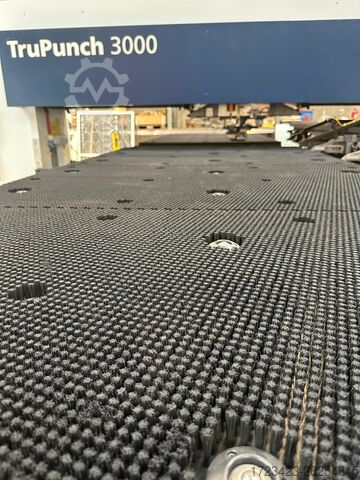

Borsteltafels met laad- en losthulp

Verwarmd plaatdetectie

Technische gegevens
TruPunch 3000 groot formaat (S20)

Afmetingen en gewichten

Breedte: 7.644 mm
Diepte: 7.666 mm
Hoogte: 2.200 mm
Gewicht met alle units: 13.800 kg

Besturing, hardware, elektronica

Type harde schijf: SSD
Aantal en grootte harde schijven: 2x 120 GB
Opslag voor klantprogramma’s: 10 GB
Scherm: touchscreen
Schermgrootte: 21,5 inch
Interface: USB
Netwerkaansluiting: RJ45
Besturingstype: Bosch CML75
Besturingssysteem: Windows 10 IoT

Assen

Aandrijving X/Y/C-as: NC-gestuurd, onderhoudsvrije driefasige servomotoren
Aandrijving ponshoofd: elektrische aandrijving
Max. as­snelheden - X-as: 90 m/min
Max. as­snelheden - Y-as: 60 m/min
Max. as­snelheden - simultaan: 108 m/min
Max. as­snelheden - C-as (ponsen): 350 tpm
Max. as­snelheden - C-as (tappen): 350 tpm
Max. ponslagfrequentie (E = 1 mm): 690 1/min
Max. markeerslagfrequentie: 1000 1/min
Nauwkeurigheid - Positioneringsafwijking Pa: +/- 0,1 mm
Nauwkeurigheid - Positioneringsbereik Ps: +/- 0,03 mm
Nauwkeurigheid - Kleinste programmeerbare stap: 0,001 mm

Werkbereik en werkstukafmeting

Max. plaatdikte: 6,4 mm
Max. werkstukgewicht: 230 kg
Werkbereik X-as: 3.000 mm
Werkbereik Y-as: 1.550 mm

Specifieke ponsgegevens

Max. ponskracht: 180 kN
Max. kracht drukvoet: 20 kN
Max. gereedschapsmaat ponsen (buitencirkel): 76,2 mm
Max. gereedschapsmaat vormen (buitencirkel): 101,6 mm
