Brootse machine

Rausch RS 4 / 1000

Fabrikant: Rausch (Haan/ Rhld)
Model: RS 4/1000 Machine nr.: 5027
Bouwjaar: 2001/2023 Gewicht: 580kg
Revisie: 3/2023 door firma Wiemers AG

Algemeen / technische gegevens:
Ongebruikte, gereviseerde mechanische verticale brochmachine Rausch RS 4 met actuele "CE" markering.
Trekvermogen: 40 kN (4.000kg)
Broachsnelheden: 3m/min en 6m/min
Terugsnelheid: 6m/min
Maximale slag: 1000mm
Maximale gereedschaplengte: 1200mm
Tafelafmeting / werkvlak: 540 x 340mm / 450 x 250mm
Tafeldoorlaat: Ø 90mm voor standaard broachdorns
Werkstukdiameter: willekeurig
Dcodow H Dgnspfx Afvsn
Afmetingen (h x b x d): 2.350mm x 900mm x 1.000mm (met spatbeschermcabine)
Motor: 4,4 kW / 5,5 kW Voeding: 400 Volt / 50 Hz

Toebehoren / speciale uitrusting:
- Aandrijving met 2 snelheden
- Veiligheidsdeur met vergrendeling en spaanafvoergoot
- Spaanafvoergoot met gereedschapsschap
- Elektrische detectie van de spantangen (gereedschapcontrole om ongewenste terugloop van de trekbrug te voorkomen)
- Geïntegreerde koelsmeermiddelinstallatie met magneetventiel (geschakeld via zwenksysteem)
- Gepatenteerd zwenksysteem voor koel- en smeermiddel
- Van buitenaf instelbare gereedschaplengte-instelling (machineoverkoepelend reproduceerbaar)
- 4 centrale smeerpunten voor de trapeziumspindelaandrijving
- Gesloten centreerplaat voor profielgereedschappen met extra beschermingsplaat voor vlakbroachgereedschappen (spiebaan-gereedschappen)

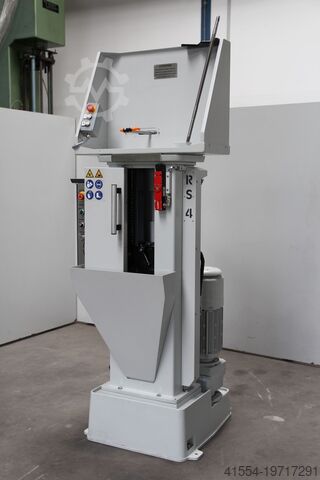

- Aan drie zijden gesloten spatbeschermkabine met gereedschapsschap (ideaal voor profielbroachen)

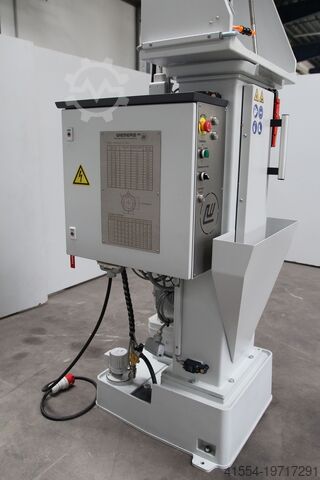

- Extern bedieningspaneel (verbonden via Harting-stekker)

Opmerking:
De machine is volledig gereviseerd, het machineframe is volledig opgeknapt. De volgende slijtdelen zijn vervangen:
- Nieuwe trapeziumspindels en spindelmoeren van slijtvaste gietbrons
- Alle lagers en afdichtingen zijn vernieuwd
- Het koelmiddelsysteem (pomp, terugslagklep en aftapkraan) incl. zwenksysteem voor koel- en smeermiddel is nieuw
- De koelmiddeltoevoer wordt geregeld via een magneetventiel dat via het zwenksysteem kan worden in- of uitgeschakeld
- De trekbrug, spantangen en tandsegmenten zijn nieuw
- Een uitschakelbare detectie voor de spantangen is toegevoegd (extra veiligheid voor de operator & gereedschapsbreuk)
- Een veiligheidsdeur met vergrendeling, signaalindicator en deurvergrendeling
- De gereedschaplengte-instelling is buiten het machinebereik geplaatst
- Extra eindschakelaars voor eindposities zijn gemonteerd
- De volledige elektrische installatie (besturingskast) is nieuw
- Er is geen PLC aanwezig, de machine is elektrisch onderhoudsvriendelijk

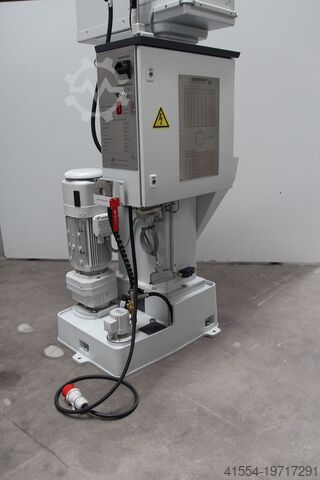

- Nieuwe aandrijfmotor (firma SEW Duitsland) met rem
- De machine is opnieuw gespoten met twee-componenten structuurverf

Algemeen
De dubbele spindelaandrijving zorgt voor een rustige en centrale trekbelasting en een constante broachsnelheid (broachsnelheid naar keuze 3m/min of 6m/min).
Dankzij het ontwerp is de machine snel en eenvoudig in te stellen voor broachen met vlakgereedschap voor het steken van spiebanen.
Door de universele constructie van de trekbrug en de machine tafel is zowel broachen met profielgereedschap als met vlakgereedschap mogelijk zonder extra trekadapters.
