CNC Draaibank

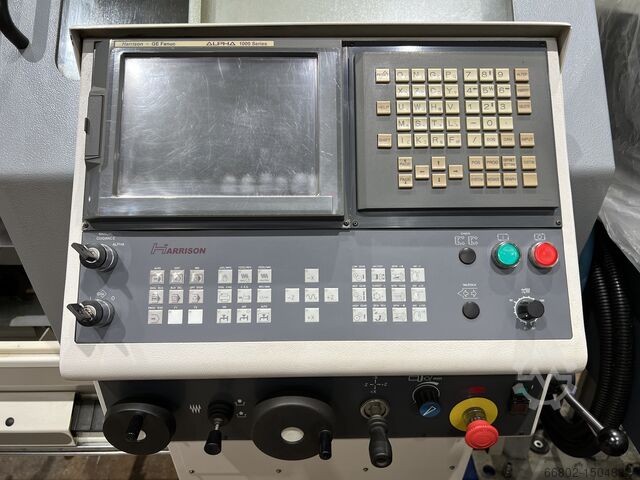

Harrison / Colchester / 600 Lathes Alpha 1400U

Toestand: uitstekend (gebruikt), Bouwjaar: 2006, FAMUP MCP 45 CNC-bewerkingscentrum TECHNISCHE GEGEVENS assen Aantal assen: 3 X-as: 450 mm Y-as: 300 mm Z-as: 400 mm Aanzet Kjdpfx Adjq U Rm Hj Sjdn Werkaanzet X, Y, Z: 10`000 mm/min Snelgang X, Y, Z: 30`000 mm/min Werkdruk X,Y: 2000 N Werkdrukkracht Z: 3300 N Pallet Afmetingen: 400 x 300 mm Aantal groeven: 2 Groefbreedte: 14 mm Afstand tussen groeven: 80 mm Max. Tafelbelasting: 100 kg Omschakeltijd: 9 sec. Spindel Vermogen spindelmotor: 5 kW Snelheid: 10.000 tpm Gereedschapwisselaar Magazijngleuven: 16 Max. Gereedschapsdiameter: 63 mm Max. Lengte gereedschap: 150 mm Max. Gewicht gereedschap: 4 kg Wisseltijd gereedschap: 1,7 sec Gewicht: ca. 3000 kg Er wordt geen verantwoordelijkheid genomen voor de juistheid, volledigheid en actualiteit van de informatie.

Toestand: gebruikt, Bouwjaar: 1996, Technische details: Draaidiameter: 500 mm Draailengte: 1500 mm Ksdpfx Adewwlvls Sjdn Draaidiameter over het dwarssupport: 290 mm Spindelboring: 71 mm Toerentalbereik: 3 - 2800 tpm Snelle traversesnelheid: 10 / 5 m/min Voeding: 1 - 2000 mm/min Totaal benodigd vermogen: 22 kW Machinegewicht ca.: 3,2 t Benodigde ruimte ca.: 3,0 x 1,6 x 2 m met cyclussturing van R&D MTC-K PARAT gereedschapshouder 1 vaste bril Ø 100 mm Aangezichtsplaat Ø 500 mm Koelinstallatie

Toestand: gebruikt, Bouwjaar: 1995, Draaidiameter 560 mm Draailengte 1250 mm Besturing Sinumerik 805 Draaidiameter boven dwarsslede 340 mm Spilboring 63 mm Toerentallen spindel 3 - 2500 tpm Voeding - langs 0,001 - 3 mm/omw. Voeding - vlak 0,001 - 3 mm/omw. Snelgang langs 7 m/min Snelgang vlak 3,5 m/min Schroefdraad - metrisch spoed 0,5 - 140 mm Schroefdraad - inch 1/4 - 56 gang/inch Schroefdraad - module mm Kdjdpfx Aoymp Suod Son Hoofdmotor 19 kW Max. opspanlengte 2250 mm Totaal benodigd vermogen 24 kW Machinegewicht ca. 4,8 t Benodigde ruimte ca. 4,0 x 1,65 x 1,75 m CNC-besturing Siemens Sinumerik 805 voor conisch draaien, schroefdraad- en afsteekcycli, Multifix snelwissel-gereedschapshouder Gr. "C", incl. drieklauwplaat en volgsteun.
