FAGIMA 5-assig CNC-bewerkingscentrumFAGIMA
Jazz L 5 AX
Machinegegevens
- Machinetype:
- FAGIMA 5-assig CNC-bewerkingscentrum
- Producent:
- FAGIMA
- Model:
- Jazz L 5 AX
- Bouwjaar:
- 2018
- Toestand:
- gereviseerd (gebruikt)
- functionaliteit:
- volledig functioneel
Prijs & locatie
- Locatie:
- Le Jasmin, 73240 Saint-Genix-les-Villages, France
Technische details
- Verplaatsingsafstand X-as:
- 2.000 mm
- Verplaatsingsafstand Z-as:
- 550 mm
- Snelle verplaatsing X-as:
- 40 m/min
- Snelle verplaatsing Y-as:
- 40 m/min
- Snelle verplaatsing Z-as:
- 40 m/min
- Aanvoer lengte X-as:
- 2.000 mm
- Voedingslengte Y-as:
- 600 mm
- Voedingslengte Z-as:
- 550 mm
- Aanvoersnelheid X-as:
- 20 m/min
- Voeringssnelheid Y-as:
- 20 m/min
- Voedingssnelheid Z-as:
- 20 m/min
- Totale hoogte:
- 3.200 mm
- Totale lengte:
- 6.350 mm
- Totale breedte:
- 3.150 mm
- Tafel lengte:
- 1.250 mm
- Draaitafeldiameter:
- 600 mm
- Totaalgewicht:
- 15.000 kg
- Spil-motorvermogen:
- 17.000 W
- Spilneus:
- ISO 40
- Gereedschapslengte:
- 300 mm
- Gereedschapsgewicht:
- 7.000 g
- Uitrusting:
- spanenafvoer
Details over het aanbod
- Advertentie-ID:
- A194-22941
- Referentienummer:
- 90102
- Laatste aanpassing:
- op 30.07.2025
Omschrijving
TECHNISCHE GEGEVENS
Jaar : 2018
Type CN : HEIDENHAIN iTNC 640
Aantal continue assen : 5
Verplaatsingsbaan X-as : 2000 [mm]
Verplaatsingsbaan Y-as : 600 [mm]
Verplaatsingsbaan Z-as : 550 [mm]
Bewegingssnelheid van de X-, Y- en Z-as : 20000 [mm/min]
ijlgangsnelheid X, Y en Z : 40000 [mm/min]
Versnelling asverplaatsing : 2.5 [mm/sec²]
Min. afstand spindel/tafel : 30 [mm]
Tafellengte : 1250 [mm]
Tafelbreedte : 800 [mm]
Max. toelaatbaar gewicht op tafel : 500 [kg]

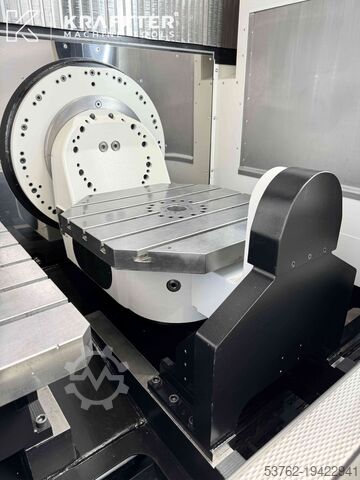

Oppervlak kanteltafel : 600 x 600 [mm]
Hoekverdraaiing C-as: Tafelverdraaiing : 360 [°]
Max. Snelheid C-as : 25 [rpm].
Hoek B-as : -110 / +110 [°]
Spindelhouder : ISO 40 : Max.

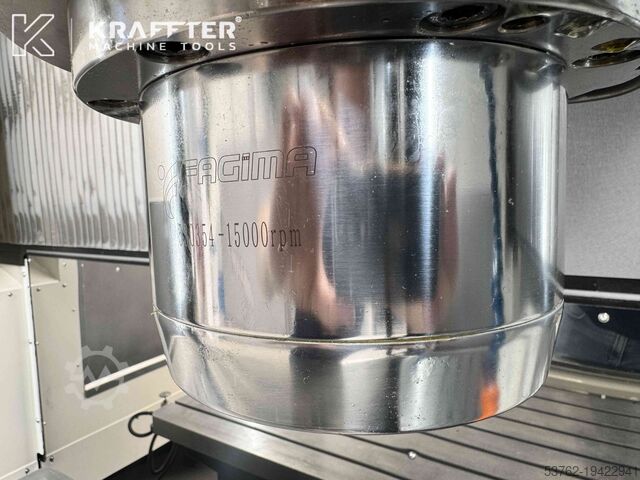

Spindelsnelheid : 15000 [rpm]
Spilvermogen : 17 [kW]

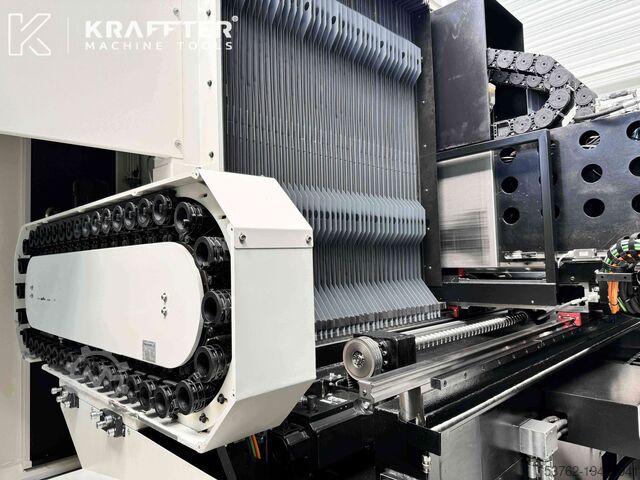

Aantal magazijnposities : 80
Max. Max. gereedschapslengte : 300 [mm]
Max. Gewicht per gereedschap : 7 [kg]
Max. toegestaan totaalgewicht gereedschapsmagazijn : 400 [kg]
Geïnstalleerd vermogen : 57 [kVA]
Voedingsspanning : 400 [V]
Aantal uren onder spanning : 17840 [h]
Gewicht : 15000 [kg]
APPARATUUR INBEGREPEN:
-HEIDENHAIN glazen weegschalen op alle 3 assen
-koelmiddel door de spindel (20 bar)

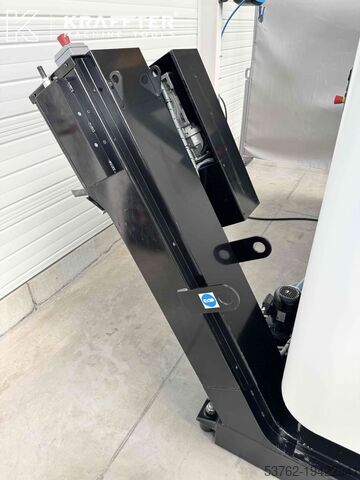

-snippertransportband
-blowers binnen + buiten de spindel
-Controle op botsingen
-Gelijktijdige 5-assige software
-koeler in schakelkast

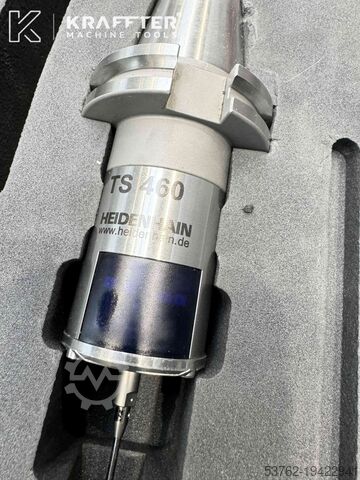

- HEIDENHAIN meettaster voor werkstukken
-HEIDENHAIN gereedschapstaster
Machine zichtbaar onder spanning voor tests bij ons, volgens RDV.
Prijs zonder BTW op aanvraag, laden op vrachtwagen inbegrepen.
Verzending mogelijk in heel Frankrijk en internationaal.
Meer foto's en details op aanvraag.
Technische beschrijving ter informatie, zonder verplichting van onze kant.
De FAGIMA Jazz L 5 AX is een pendelend bewerkingscentrum met 5 doorlopende assen, ontworpen voor maximale precisie en flexibiliteit bij complexe bewerkingen. Dankzij de 5 continue assen kunnen complexe werkstukken in één enkele configuratie bewerkt worden, wat de insteltijden verkort en de productiviteit verhoogt. Dit bewerkingscentrum is ideaal voor de luchtvaart-, medische en automobielindustrie, waar krappe toleranties en een hoge bewerkingskwaliteit essentieel zijn.
De FAGIMA Jazz L 5 AX is vergelijkbaar met bekende merken als Mikron, Hermle, DMG Mori, Mazak, Hedelius, AXA, Chiron, Matec, Reiden, Lagun, Haas en Alzmetall en kenmerkt zich door de mogelijkheid om frees-, boor- en draadsnijbewerkingen met hoge precisie te integreren. Naast zijn meerassige bewerkingsmogelijkheden kan hij perfect worden geïntegreerd in werkplaatsen die zijn uitgerust met CNC-slijpmachines, freesmachines of bewerkingscentra, waardoor een complete oplossing ontstaat voor veelzijdige bewerkingen.
