TCM

DEK Printing Machines Bofa International

Luchttoevoersysteem: Re-circulerende
Chodpfx Ajhg Rcxobwec
Temperatuurbereik: +/- 8°C van de omgeving binnen een programmeerbaar bereik van 19 - 30°C
Temperatuurregeling: +/- 0.5°C
Koelvermogen: 2000W
Temperatuursensor: gedeelde output van geïntegreerde printersensor (0 - 10V input over 0 - 50°C)
Lucht in filter: G4 (91% gemiddelde Arrestatie) EN 779: 2002
Koelgas: R134a 0,75Kg
Stroom bij volle belasting: 12,6A
Opstartstroom: 20A
Frequentie: 50 / 60Hz
Spanning: 230V +/- 10% (207V - 253V werkbereik) Enkele fase
Akoestisch geluid: > 75dB
Afmetingen: 1300mm Hoog (+ baken), 510mm, 540mm
Condensaat: Verzameld in 5 liter container voor afvoer of naar afvoer geleid
Gewicht: 100 kg
Documentatie niet inbegrepen
De TCM is een precisietemperatuurregelmodule ontworpen om het afdrukproces te verbeteren door een zeer stabiele en nauwkeurig gecontroleerde luchttemperatuur binnen het DEK-assortiment printers te bieden.
Het bedrijfsbereik van de TCM biedt een brede controle van de procestemperatuur aan weerszijden van de fabrieksomgeving. Naarmate de toepassingen gevarieerder worden, kan de vereiste om resultaten met een hoge opbrengst te produceren, worden ondersteund door de mogelijkheid om zowel te verwarmen als te koelen. Lijmdruk heeft bijvoorbeeld baat bij een temperatuur van 25-30°C, die doorgaans hoger is dan de geconditioneerde fabrieksomgeving.
Geconditioneerde lucht wordt vanuit de TCM naar het printgebied gevoerd en via leidingen onder de printer teruggevoerd. De kanalen zijn zo ontworpen dat er een minimale luchtstroom over het procesgebied ontstaat, waardoor de hechting van soldeerpasta's wordt verlengd en de levensduur van het stencil wordt verlengd.
Dankzij het geoptimaliseerde ontwerp en het hercirculatiesysteem is de TCM energiezuinig en vereist hij een minimale input van een enkelfasige netvoeding. Afvoerlucht wordt via de bovenkant van de TCM afgevoerd, zodat er geen aansluiting op fabrieksafzuigsystemen nodig is.
De TCM schakelt automatisch uit na een vooraf bepaalde vertraging als de printer wordt uitgeschakeld of als het deksel open blijft staan.
Om de procestemperatuur te controleren maakt de TCM gebruik van de output van de geïntegreerde temperatuursensor op de printwagen.
Om procesverontreiniging te voorkomen wordt geconditioneerde lucht door een filter geleid voordat deze de printer binnenkomt. De kans op procesvervuiling wordt verder verkleind doordat de TCM een hogere luchtdruk in de printer handhaaft dan de omgeving, waardoor het binnendringen van deeltjes in de lucht wordt beperkt.

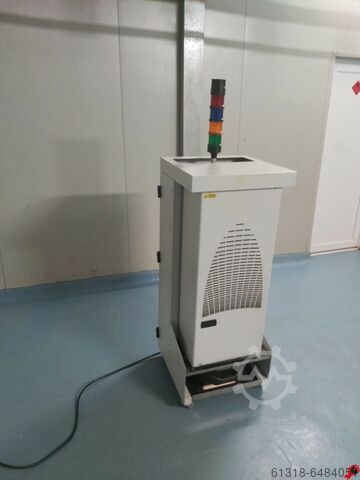

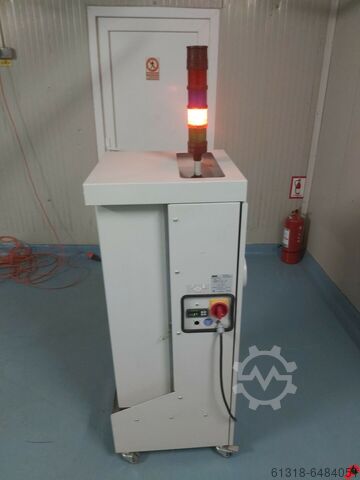

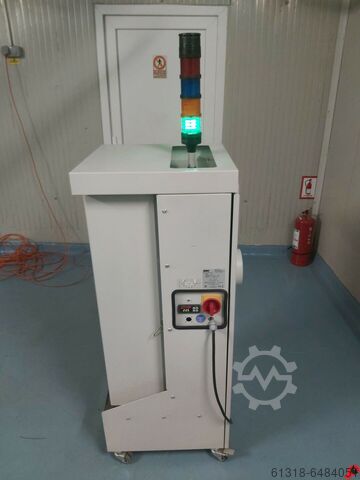

De bedrijfsstatus van de module wordt aangegeven met een vierkleurig baken dat duidelijk zichtbaar is voor de lijnoperators.
Condensaat kan via de zwaartekracht worden afgevoerd of worden opgevangen in een gemakkelijk te legen container van 5 liter. Twee sensoren bewaken het condensaatniveau en waarschuwen via het baken wanneer het reservoir geleegd moet worden. De TCM schakelt automatisch uit als het reservoir niet wordt geleegd om overlopen te voorkomen.

Verkoopprijs: 1900 Euro + BTW, bespreekbaar, FCA Oradea, Roemenië.
Irrtum, Anderungen und Zwischenverkauf vorbehalten /.

De advertentie werd automatisch vertaald. Vertaalfouten zijn mogelijk.
