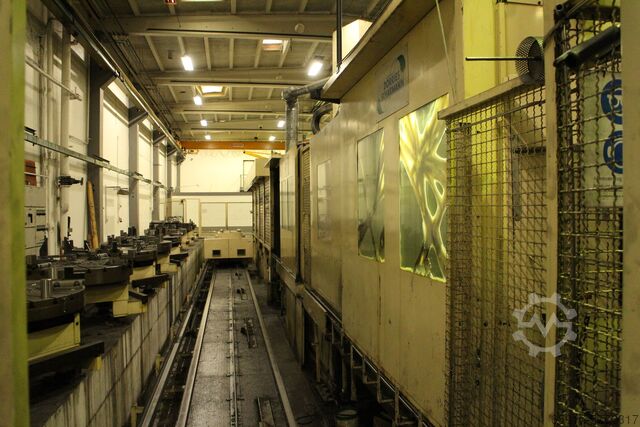

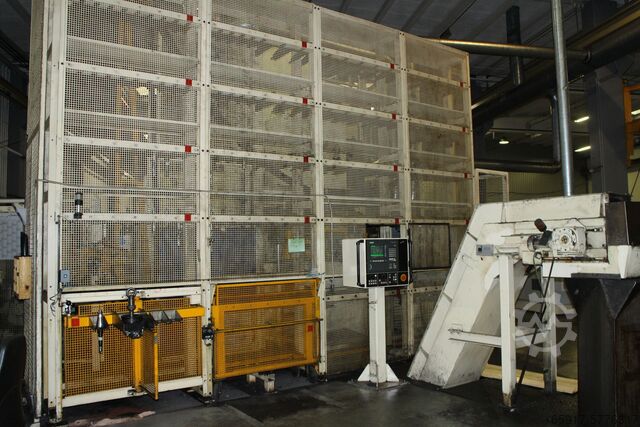

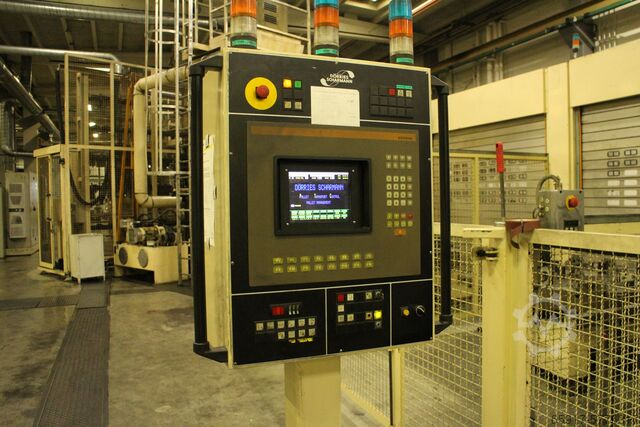

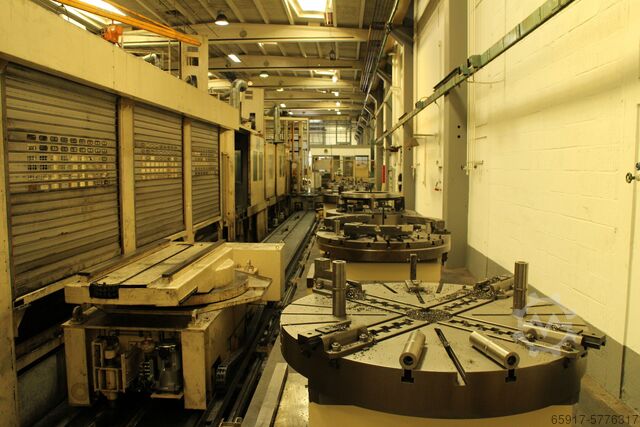

Verticaal draaibankbewerkingscentrum

DÖRRIES SCHARMANN VCE2000/160

Bouwjaar: 1993, Toestand: direct inzetbaar (gebruikt), Verticaal draaibank bewerkingscentrum Dörries Scharmann type: VCE 2000/160 Pallet grootte: 1.600 mm Pallet belasting: max. 8.000 kg Aantal pallets 13 stuks Tafelindexering C-as 0,001° Dwarsverplaatsing tafel (X) 2.300 mm Kolomverplaatsing in lengterichting (Z) 1.500 mm Dwarsliggerposities: 9 stappen van 100 mm Aanzet X/Y/Z 1 - 6.000 mm/min. Snel X/Y/Z 8 m/min. Max. roterende diameter 2.000 mm Max. werkstukhoogte 1.500 mm Hoofdspil Spindelaandrijfmotor: 69KW Spiltoerental: 2,8 - 315 omw/min ATC voor het draaien van 59 potten - systeem 240.2 Levende spindel - SK50 Spindelaandrijfmotor: 30KW Spiltoerental: 10 - 1500 omw/min ATC voor SK50 61 potten CNC besturing Siemens Sinumerik 880M Accessoires FMS 13 pallets Roterende laadstations 2 stuks Koelvloeistof unit met filtratie systeem Koelmiddel door spindel Dsdpfx Abjguk S Sjrjcc Gewicht machine Ca. 40T. Bouwjaar 1993

Toestand: goed (gebruikt), Bouwjaar: 2011, LANDIS LT-2 TWEEWIELIGE CNC SLIJPMACHINE MET SLINGER Uitgerust met: Landis 6400 CNC Besturing Siemens TOUCH HMI Arobetech steun Marposs P7 meetsysteem Zijdelingse plaatsbepaler Dubbele CBN slijpschijven Roterende Dresser Kop Achteraanslag Rittal AC-units Specificaties: Dedpsrtrxxofx Abrocc Maximale hartafstand: 680 mm

Toestand: uitstekend (gebruikt), Bouwjaar: 2017, Machine model: ALZMETALL GS 1200 Bouwjaar: 2017 Technische gegevens: 1. Machineconcept: · Gantry-constructie voor gesloten krachtopname · Alle dynamisch belaste componenten van nodulair gietijzer EN-GJS 500 (GGG50) 2. Werkbereik: · X-asverplaatsing: 1000 mm · Y-asverplaatsing: 1200 mm · Z-asverplaatsing: 800 mm · Afstand spindel-draaitafel min./max.: 167 mm / 967 mm 3. Besturing: · Baanbesturing: Heidenhain TNC 640 met digitale aandrijvingsregeling · Bedieningsconsole: draaibaar en zwenkbaar · 19" TFT-kleurenscherm met touchpad · Harde schijf, lineaire en cirkelinterpolatie, schroefdraad interpolatie, 3D-interpolatie · Look-ahead-vooruitberekening (1024 regelblokken) · Standaard boor- en freescycli, tastcyclus-systemen · Parallelbedrijf, bestandsbeheer · Programmering in Heidenhain-plaintext en DIN/ISO · Grafische ondersteuning bij vrije-contourprogrammering · Meerdere nulpointtabellen · Interfaces: 1× V.24/RS-232-C (tot 115 kbit/s), 2× Gigabit-Ethernet (1000 Base-T) 4. Smering: · Centrale vetsmering van alle geleidingen en aandrijfsystemen · Permanente vetsmering van de hoogfrequentie motorspindel · Smeerintervalregeling via PLC 5. Koelmiddel- en spanentransport: · Alleen koel- en smeermiddelen met een hoog mineraaloliegehalte toegestaan Dcsdsyag Tvopfx Abrec · Geen synthetische of gedeeltelijk synthetische middelen toegestaan · Koelmiddelreiniging geschikt voor watergebaseerde middelen · Bij emulsies: vlampunt > 140°C · Brandveiligheidsvereisten voor oliegebaseerde middelen en brandbare materialen (bv. magnesium) 6. Hydrauliek/Pneumatiek: · Hydrauliek: max. 140 bar, max. 6,8 l/min · Pneumatiek: 2 kanalen, max. 8 bar, max. 4,8 l/min 7. Accessoires/Opties (selectie): · Elektronisch handwiel HR 510 (draagbaar) · 3D tastsysteem met infraroodoverdracht (M&H Inprocess, type IPR 40.01) · Veiligheidsvoetschakelaar voor instelmodus · Continue persluchtvoorziening zonder smeerinterval (druk max. 10 bar) · Spoelslang met sproeipistool incl. pomp · Voorbereiding voor vaste afzuiginstallatie (2 apparaten, merk Reven) · Productiepakket C: spanentransporteur met koelmiddelreservoirs, bandfilter, pompen · Veiligheidssamengesteld glas, automatische dakafdekking 8. Machine-omkasting: · Rondom beschermende omkasting van staalplaat 9. Tafelgegevens: · Tafelbelasting max.: 2500 kg (uitgebalanceerd) · Draai-cirkel om C op middelpunt A-as: Ø 1220 mm · Zwenkcirkels om A op middelpunt X-as: Ø 1240 mm · Draaitafel C-as onder middelpunt A-as: max. 100 mm 10. Gereedschapswisselaar: · Gereedschapsgewicht per ketting max.: 250 kg · Span-to-span tijd: ca. 7 s Referentiegereedschap Ø 2/1. DS6, opname HSK T100

Bouwjaar: 2000, Toestand: direct inzetbaar (gebruikt), Een CNC-gereedschapsslijpmachine van Saacke, inclusief gereedschapsbelader van Felsomat, is beschikbaar. Centerhoogte: 170 mm, X-as verplaatsing: 580 mm, X-as voeding: 20 m/min, tafelafmetingen X/Y: 980 mm/185 mm, Z-as verplaatsing: 250 mm, Z-as voeding: 20 m/min, Y-as verplaatsing: 250 mm, Y-as voeding: 10 m/min. B-as horizontale zwenking: 240°, zwenksnelheid: 120°/s, motorspil diameter: 170 mm, toerental: 10.000 rpm, draaimoment: 10,7 Nm. Gereedschapsplaatsen: 24, opname: HSK-C50, A-as indexeer nauwkeurigheid: +/-15°, afwijking bij Ø 100 mm: 8 µm, werkstukopname: ISO 50, toerental: 50 rpm. Besturingssysteem: NUMROTOplus V.3.8.3m, resolutie X/Y/Z: 0,0001 mm, resolutie A/B: 0,0001°. Inclusief Felsomat Robotal RE 01 laadunit met rondtafel, kleine blusinstallatie FB703 en schroefspindelpomp Brinkmann FBS-238/50. Documentatie is aanwezig. Bezichtiging ter plaatse is mogelijk. Dsdpsxdm Ugofx Abrscc

Toestand: goed (gebruikt), Bouwjaar: 2004, DGT Plus-besturingssysteem (Siemens basis) Schuurlengte 2400 mm Schuurbreedte 1290 mm Dedjvg Sifopfx Abrscc Schuurhoogte 700 mm Magnetische tafel 2000 x 1100 mm Max. Draagvermogen tafel 5000 kg Breedte schuurschijf 150 mm Schuurspindelsnelheid 960 tpm Machinegewicht ca. 30 ton

Bouwjaar: 2006, Toestand: direct inzetbaar (gebruikt), FASTEMS Type: MLS-XHD Max. belasting pr. pallet 6.000 kg Djdpfxjguk E Te Abrocc Machine capaciteit 5 stuks Pallet capaciteit 25 stuks Beschikbare pallets 19 stuks Laadstations 2 stuks X 2650 mm max Y 2300 mm max Robot met slijpfunctie 1 stuks Afmetingen legbord 15 x 54 meter Bouwjaar 2006

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1996, Functionaliteit: volledig functioneel, draaitafeldiameter: 1.000 mm, slijthoogte: 500 mm, tafel diameter: 1.000 mm, CNC rondtafel-slijpmachine met 1000 mm magneetplaat, revolverhouder met 3 slijpspindels (voor buiten-, vlak- en binnenslijpen). CNC-besturing Sinumerik 840C, Simodrive 611 aandrijvingen, koelvloeistoftank, momenteel nog in bedrijf, wordt nu gedemonteerd. Levering ook mogelijk als gereviseerd en met nieuwe elektra, in overleg. Totaalgewicht 20.000 kg. Dedpewv Sc Aofx Abrjcc

Toestand: uitstekend (gebruikt), Bouwjaar: 2007, Functionaliteit: volledig functioneel, machine-/voertuignummer: 22049, CNC horizontaal bewerkingscentrum MAZAK HC NEXUS 5000-II + PALLETECH (6 pallets) Productiejaar 2007 Besturing Mazatrol Matrix verplaatsingen: X-as: 730 mm Y-as: 730 mm Z-as: 740 mm Afstand spilneus tot midden pallet 70-810 mm Afstand hartlijn spindel tot palletoppervlak 100-830 mm Palletafmetingen 500 x 500 mm Max. werkstukafmetingen Ø800 x 1000 mm Pallet belastbaar tot 700 kg Hoofdspil 30 kW Max. spindelsnelheid spindelsnelheid 18.000 tpm Spindelkegel BT-40 Gereedschapsmagazijn met 120 gereedschapsplaatsen Dcjdpfx Abepm Igzsrsc NC-indexeertafel, 1° resolutie Lengtemeetsysteem gereedschap - Laser Renishaw NC4 Spanentransporteur, Tecnoforme Koeling door de spindel Koelvloeistoftank met 300 micron rotofilter 18 bar hogedrukpomp Afneembaar handwiel Palletech-palletsysteem met 6 pallets en een opzetstation CE-keurmerk

Toestand: gebruikt, KELLENBERGER KEL-VARIA R175 x 1500 is een CNC rondslijpmachine, ontworpen voor hoge precisie, maximale nauwkeurigheid en betrouwbare werking. Capaciteiten: centerhoogte 175 mm, tussen de centers 1500 mm, Z-as 1650 mm, maximaal werkstukgewicht 150 kg; slijpschijven Ø500×80 mm (boring 203 mm) of Ø400×63 mm (boring 127 mm); maximale slijpspindelslag 320 mm. Technische gegevens: traploos instelbaar toerental slijpschijf 1000–2150 t/min (omtreksnelheid 45 m/s); voedingssnelheid 7500 mm/min; werkstukspindel draaibaar van -10 tot +100° met 8–800 t/min; toegestane belasting 160 Nm; slijpspindelmotor 7,5 kW, werkstukspindelmotor 2 kW; aansluiting 3×400 V 50 Hz; snelgang 15 m/min; gewicht ca. 6000 kg; afmetingen 4700×2300×2000 mm; perslucht 6 bar. Uitrusting: koelinrichting, papierfilterinstallatie, MARPOSS taster, set slijpschijven, meedraaiende center, set centers, set spanmiddelen, set bekkenmaten, verlichting, 2 gereedschapkasten, losse kop met fijne instelling, koelsmeermiddel-/nevelafzuiging, spantangopname. Bereikt nauwe toleranties. Dcjdpsxx U S Asfx Abrjc

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2023, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 1.760 mm, verplaatsing Y-as: 600 mm, verplaatsingsafstand Z-as: 850 mm, Verplaatsingslopen X-as: 1760 mm Y-as: 600 mm Z-as: 850 mm Verticale afstand tafel – spindelneus: 0 – 820 mm Horizontale afstand tafel – spindelneus: 180 – 1030 mm Spindel & Aandrijvingen Spindelsnelheidsbereik: 30–12000 min⁻¹ Zwenkkop B-as: interpoleerbaar B-as beweegbereik: -100 tot 100 Max. koppel bij 40% ED: 191,0 Nm Max. koppel bij 100% ED: 127,0 Nm Max. vermogen bij 40% ED: 40,0 kW Max. vermogen bij 100% ED: 26,6 kW Draaitafel RTA 4-TF-630 Tafeldiameter bij verticale draaias: 630 ⌀ Gewicht: 595 kg Dcedpsydmprjfx Abrjc Gereedschapswisselaar Gereedschapopname: HSK A 63 Aantal gereedschapsplaatsen: 42 Machineafmetingen Lengte / breedte / hoogte: 6850 / 3450 / 3100 mm Gewicht: 19 t Accessoires: -Documentatie -Meettaster
