Apparatuur voor montage van koppelingen FAA S3

berchtold Equipment for fitting assembly FAA S3

Uitrusting voor beslagmontage 1
FAA S3 voor het vouwen, openen en
sluiten van draai- en vouwbeslag voor
houten en PVC-raamvleugels in
automatische uitvoering,
werkvolgorde van links naar rechts
- Automatisch klemmen en positioneren van de
vleugel
- Automatisch rijdende schroefmachine met automatische
schroefaanvoer, servogestuurd, werkend
in X- en Y-as
- Voorbereidende montagetafel met geleiderails,
afmetingen 1.300 x 3.000 mm, inclusief tien automatisch verzonken vleugelstops,
servogestuurde stopslede voor hardwarereclame met PC-besturing
- Fittingsrek met 33 vakken, inclusief PC-vak
- PC-besturing, floppy drive, Windows NT

Vleugeltransportsysteem 1
voor automatische toevoer van vleugels
voor de tweede schroefcyclus

Apparaat 1
voor automatische hoogteverstelling
van de rijdende schroefmachine via PC

Apparaat voor hanteren van schaarbeslag 1
voor sluiten, inhaken en openen van scharen

Handbediende uitleesapparaat 1

Automatisch overdrachtsapparaat/
overdracht van de geassembleerde vleugel
naar het volgende station 1

ETHERNET-netwerkkaart 1

Nummer Machinebenaming Aantal

Automatisch vouw- en toevoertafel 1
voor het verwijderen van de verzinkte vleugel
in horizontale positie voor verdere
transport en opslag in verticale
positie in het daarvoor bestemde stellingrek,
voor vleugelmaten met een breedte van 350–1.650 mm en een hoogte van 350–2.500 mm,
inclusief schakelkast en SPS-besturing

Servomotor en servo-controller voor aandrijving
en verplaatsing van de kanteltafel, sorteerwagen,
inclusief aandrijfeenheid, maximale snelheid 65 m/min

Rails 7 m
Fsdpfsw Tcu Nsx Aacjgh
van dikwandige U-profielen voor
wielstellen met vertande
as voor het rijden van kanteltafels en sorteerwagen

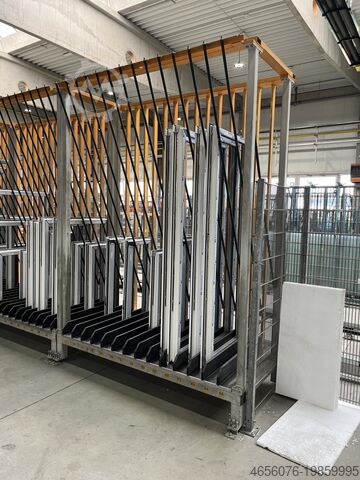

Vakverdelingsrek (15 vakken) 3
met automatische vleugelinvoer,
vakbreedte 110 mm, vakhoogte
ladehoogte 2.600 mm, schapdiepte 1.100 mm,
totale breedte van het rek 2.130 mm

Display-indicator 1
voor het tonen van het relevante vak,
inclusief software voor het sorteren van de vleugels in
de juiste vakken

Beschermingshek 1

Toegangsdeur voor hekwerk 1
met eindschakelaar
